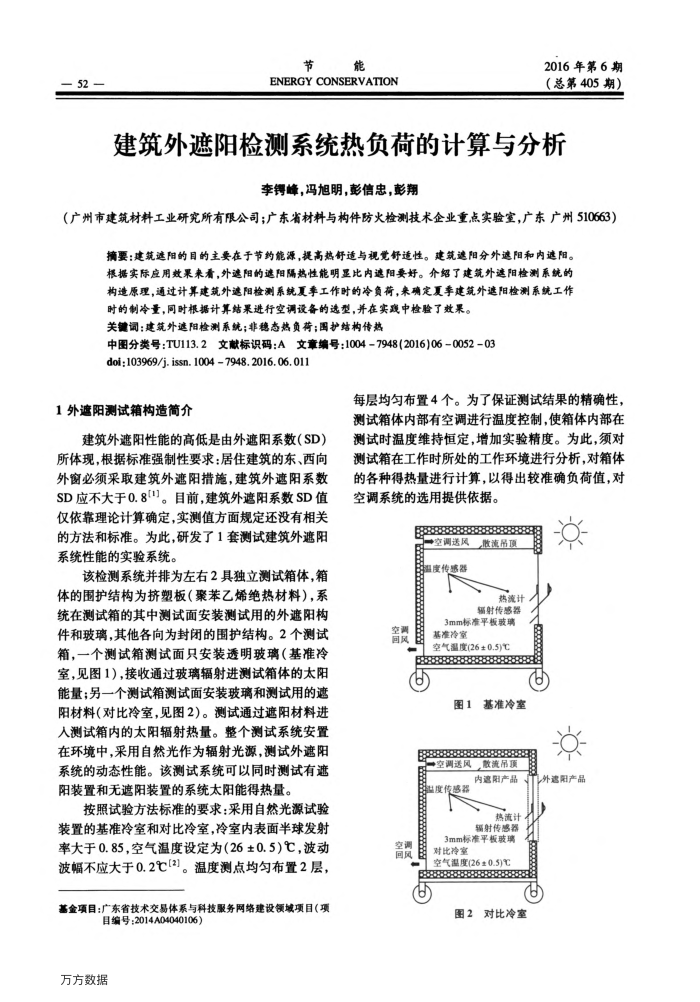

2016年第6期（总第405期）
建筑外遮阳检测系统热负荷的计算与分析
李聘峰.冯旭明.彭信忠，彭翔
（广州市建筑材料工业研究所有限公司；广东省材料与构件防火检测技术企业重点实验室，广东广州510663）
摘要：建筑阳的目的主要在于节约能源，提高热舒适与视觉舒适性。建筑速阳分外速阳和内这阳。根据实际应用效果来看，外这阳的这阳隔热性能明显比内这阳要好。介绍了建筑外这阳检测系统的构造原理，通过计算建筑外这阳检测系统率工作时的冷负荷，来确定夏季建筑外遮阳检测系统工作
时的制冷量，同时根据计算结果进行空调设备的选型，并在实戏中检验了效果。关键词：建筑外遮阳检测系统；非稳态热负荷；围护结构传热
中图分类号：TU113.2文献标识码：A文章编号：1004-7948(2016)06-0052-03 doi;103969/j. issn.1004 7948.2016.06.011
1外遮阳测试箱构造简介
建筑外遮阳性能的高低是由外遮阳系数（SD）所体现，根据标准强制性要求：居住建筑的东、西向外窗必须采取建筑外遮阳措施，建筑外遮阳系数 SD应不大于0.8)。目前，建筑外遮阳系数SD值仅依靠理论计算确定，实测值方面规定还没有相关的方法和标准。为此，研发了1套测试建筑外遮阳系统性能的实验系统。
该检测系统并排为左右2具独立测试箱体，箱体的围护结构为挤塑板（聚苯乙烯绝热材料），系统在测试箱的其中测试面安装测试用的外遮阳构件和玻璃，其他各向为封闭的围护结构。2个测试箱，一个测试箱测试面只安装透明玻璃（基准冷室，见图1），接收通过玻璃辐射进测试箱体的太阳能量；另一个测试箱测试面安装玻璃和测试用的遮阳材料（对比冷室，见图2）。测试通过遮阳材料进人测试箱内的太阳辐射热量。整个测试系统安置在环境中，采用自然光作为辐射光源，测试外遮阳系统的动态性能。该测试系统可以同时测试有湾阳装置和无遮阳装置的系统太阳能得热量。
按照试验方法标准的要求：采用自然光源试验装置的基准冷室和对比冷室，冷室内表面半球发射率大于0.85，空气温度设定为（26±0.5）℃，波动波幅不应大于0.2℃[2]。温度测点均匀布置2层，
基金项目：广东省技术交易体系与科技服务网络建设领域项目（项
目编号：2014A04040106）
万方数据
每层均匀布置4个。为了保证测试结果的精确性，测试箱体内部有空调进行温度控制，使箱体内部在测试时温度维持恒定，增加实验精度。为此，须对测试箱在工作时所处的工作环境进行分析，对箱体的各种得热量进行计算，以得出较准确负荷值，对空调系统的选用提供依据。
B:88888 空调送风散速吊顶
温度传感器
热流计/ 辐射传感器
3mm标准平板玻璃
空调固风
基准冷室
空气温度(26±0.5)℃
E88888888888888
@
图1基准冷室
88888888888888888
空调送风，散流吊顶
内遮阳产品
度传够器
热流计
辐射传感器
3mm标准平板玻璃
空调同风朗
对比冷室
空气温度(26±0.5)%
88888888888
@
外遗阳产品
@
图2对比冷室
