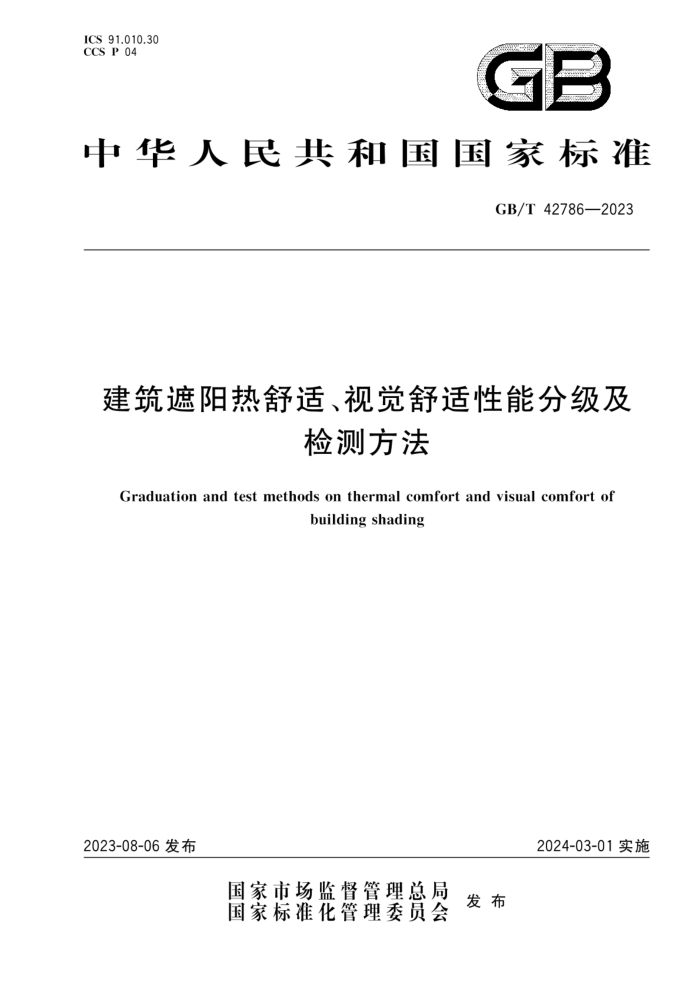

ICS91.010.30 CCS P 04
GB
中华人民共和国国家标准
GB/T42786—2023
建筑遮阳热舒适、视觉舒适性能分级及
检测方法
Graduation and test methods on thermal comfort and visual comfort of
building shading
2024-03-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42786—2023
目 次
前言
范围 2 规范性引用文件 3 术语和定义、符号· 4 分级
1
遮阳材料光学参数试验与计算热舒适、视觉舒适性能试验与计算
5 6 7 试验报告附录A（规范性） 双光束分光光度计光谱及准确度
15
20
21
附录B（资料性) 遮阳产品与玻璃窗组合体的太阳能总透射比计算实例. 附录C（资料性） 组合体的太阳能总透射比gtot分级推荐附录D（资料性） 斜伸式外遮阳产品与透光围护结构组合体的太阳能总透射比简化计算法....·30 附录E（规范性） 基准玻璃
.25 .26
39 42
附录F（资料性） 透光围护结构内表面温度推荐附录G（规范性） 不透光度性能测试仪附录H（资料性） 可调节叶片角度的遮阳产品相关光学性能计算参考文献
43 45 55 GB/T 42786—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中华人民共和国住房和城乡建设部提出并归口。 本文件起草单位：北京中建建筑科学研究院有限公司、中国建筑一局（集团)有限公司、广州市建筑
材料工业研究所有限公司、浙江大学建筑设计研究院有限公司、上海建科检验有限公司、广东省建筑科学研究院集团股份有限公司、中国建筑科学研究院有限公司、雄安绿研检验认证有限公司、北京建筑大学、湖南大学、中建科技集团有限公司、天津建科建筑节能环境检测有限公司、常州市建筑科学研究院集团股份有限公司、中建一局集团建设发展有限公司、天津市贰拾壹站检测技术有限公司、北京科尔建筑节能技术有限公司、广西壮族自治区建筑科学研究设计院、广东创明遮阳科技有限公司、天津津贝尔建筑工程试验检测技术有限公司、中建二局第三建筑工程有限公司、江苏恒尚节能科技股份有限公司、苏州苏明装饰股份有限公司、惟森（厦门)建材工业有限公司、苏州市建设工程质量检测中心有限公司、沈阳紫微恒检测设备有限公司、岛津企业管理（中国)有限公司、中国合格评定国家认可中心、珀金埃尔默企业管理（上海）有限公司、北京市建设工程质量第六检测所有限公司。
本文件主要起草人：任静、张金花、薛刚、王宪章、段恺、王长军、岳鹏、马扬、罗涛、任俊、王随林、熊亚选、 冯旭明、彭晋卿、白启安、齐贺、李胜英、万成龙、许鸣、张军、詹必雄、王哲、吴亚洲、卢凌寰、连建华、尚静媛、 李军、王欣博、王志勇、朱燕明、计苓、位占杭、李振全、陈显华、张滨、覃冰、王国华、穆连波、娄晏强、李华涛、 汪磊磊、高艳荣、许丹丹、苟新舟。
I GB/T42786—2023
建筑遮阳热舒适、视觉舒适性能分级及
检测方法
1范围
本文件规定了建筑遮阳热舒适与视觉舒适性能的分级、遮阳材料光学参数试验与计算、热舒适、视
觉舒适性能试验与计算及试验报告，
本文件适用于建筑遮阳产品的热舒适与视觉舒适性能的分级及检测。本文件不适用于具有荧光或逆反射特性的材料制成的遮阳产品。
L
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适应于本文件。
GB/T2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T11976 建筑外窗采光性能分级及检测方法 GB/T 30592 透光围护结构太阳得热系数检测方法 JGJ/T 151 建筑门窗玻璃幕墙热工计算规程 JG/T 274 建筑遮阳通用技术要求 JG/T 281 建筑遮阳产品隔热性能试验方法 JG/T 440 建筑门窗遮阳性能检测方法 ISO19467 门窗的热性能 用太阳模拟器测定太阳能得热系数（Thermalperformanceof
windows and doorsDetermination of solar heat gain coefficient using solar simulator)
3 术语和定义、符号
3.1术语和定义
JGJ/T151、JG/T274界定的以及下列术语和定义适用于本文件。 3.1.1
热舒适性能 thermalcomfort 建筑遮阳热舒适性能主要表现为太阳得热控制性能、二次得热控制性能和直射透射防护性能
3.1.2
太阳得热控制性能 controlofsolargains 遮阳产品在完全伸展且关闭时，通过减少室内太阳得热，降低建筑物夏季冷负荷的能力，评价参数
为太阳能总透射比。 3.1.3
太阳能总透射比 total solarenergytransmittance 通过透光围护结构进人到室内的太阳辐射得热量与入射太阳辐射量的比值
1 GB/T42786—2023
注：也可称为太阳得热系数，其中进人到室内的太阳辐射得热量包括太阳辐射室内直接得热量和太阳辑射室内二
次传热得热量。透光围护结构（或基准玻璃)的太阳能总透射比，用g表示；遮阳产品和透光围护结构（或基准玻璃)组合体的太阳能总透射比，用gto表示。
3.1.4
基准玻璃referenceglazing 应用于遮阳产品热舒适性能比较而定义的具有特定光热参数的玻璃。
3.1.5
向室内侧的二次传热比secondaryinternalheattransferfactor 通过透光围护结构吸收的太阳辐射释放到室内的部分与人射太阳辐射量的比值。 注：透光围护结构（或基准玻璃）的向室内侧的二次传热比，用Q：表示；遮阳产品和透光围护结构（或基准玻璃)组
合体的向室内侧的二次传热比，用qi.表示。
3.1.6
太阳光法向-法向透射比 tnormal-normal solartransmittance 人射与透射光线均为法线方向时的太阳光直射-直射透射比，用te.-表示。
3.1.7
视觉舒适性能visualcomfort 建筑遮阳视觉舒适性能主要表现为不透光度性能、眩光调节性能、夜间私密性能、透视外界性能、日
光利用性能和颜色透射性能。 3.1.8
不透光度性能 darkeningperformance 建筑遮阳产品完全伸展且关闭时阻挡光线透射的性能，
3.1.9
眩光调节性能 glarecontrolperformance 通过调节遮阳产品，改变视野中的亮度、对比度或分布范围，以降低视觉不舒适感，提高观察细部和
目标的能力。 3.1.10
夜间私密性能nightprivacyperformance 遮阳产品在完全伸展且关闭时，正常照明状态下阻隔外部观察，避免被外界透视的性能，注：正常照明状态通常是指人或物体所在位置的照度值不大于3001x。外部观察是指外界观察者在距遮阳产品
5m远的地方辨别室内距该避阳产品1m的人或物体的能力。
3.1.11
透视外界性能 theperformance of visual contact with the outside 当遮阳产品完全伸展时在室内对外界透视的能力。 注：通常是指在有光的条件下，当遮阳产品完全伸展时，观察者站在室内距离其1m处，识别室外距该产品5m处
的人或物的能力。该能力受室外不同光照条件的影响
3.1.12
日光利用性能 daylight utilization performance 在室内需要照明时，调节遮阳产品以减少照明，提高日光利用率的能力。 注：遮阳产品日光利用的能力与其本身构造及内表面反射比、房间的尺寸和形状、窗户的尺寸和类型、建筑立面朝
向等环境条件有关，
2
