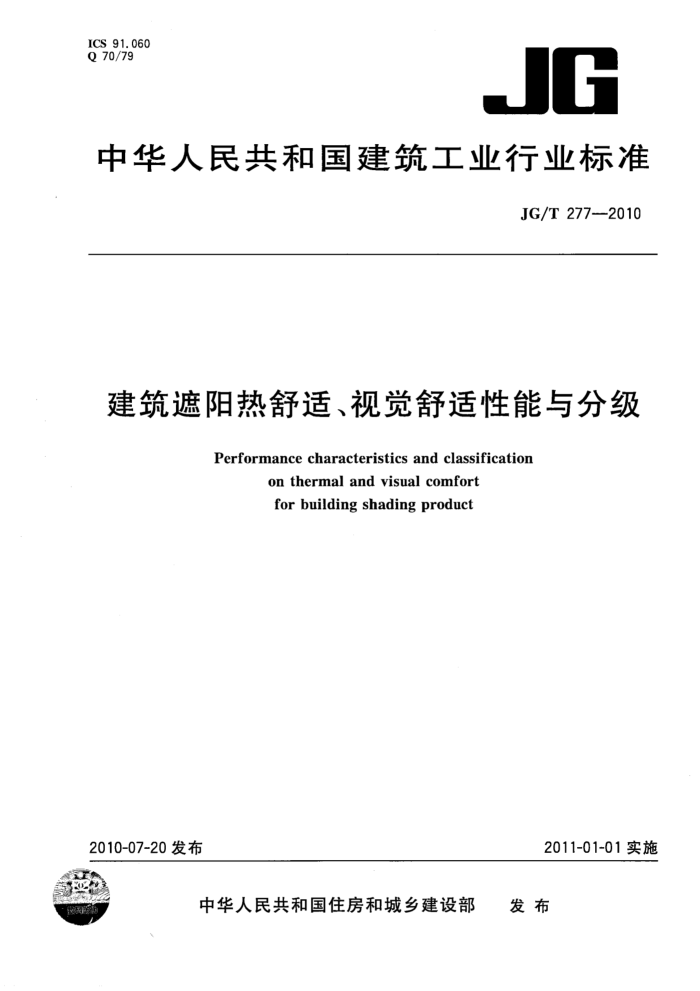

ICS 91.060 Q 70/79
JG
中华人民共和国建筑工业行业标准
JG/T 277-2010
建筑遮阳热舒适、视觉舒适性能与分级
Performance characteristics and classification
on thermal and visual comfort forbuildingshadingproduct
2011-01-01实施
2010-07-20发布
发布
中华人民共和国住房和城乡建设部 JG/T 277—2010
前言
本标准与EN14501：2005《遮阳帘、遮阳板、遮阳篷与遮阳百叶-热舒适与视觉舒适-性能与分级》 (英文版）的一致性程度为非等效。
本标准附录A、附录B、附录C、附录D为资料性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：北京中建建筑科学研究院有限公司、中国建筑一局（集团)有限公司。 本标准参加起草单位：广东省建筑科学研究院、中国建筑科学研究院、广西建筑科学研究设计院、四
川省建筑科学研究院、中国建筑标准设计研究院、南京金星宇电控门业有限公司、天津市建筑工程质量检测中心、广州市建筑科学研究院、福建省建筑科学研究院、广州市建筑材料工业研究所有限公司、江苏省建筑科学研究院、天津建科建筑节能环境检测有限公司、沈阳紫微机电设备有限公司、五合国际建筑设计集团、北京市建设工程质量第六检测所有限公司、中国建筑业协会建筑节能分会建筑节能检测工作部、华南理工大学、哈尔滨工业大学。
本标准主要起草人：涂逢祥、吴月华、任静、杨仕超、朱惠英、许锦峰、刘月莉、任俊、张树君、赵士怀、 卢求、刘晖、薛刚、刘强、段恺、梁世格、虞晓童、杨展、李胜英、李攀、王济宁、赵立华、方修睦、郭秋生、 赵文海、白胜芳、叶锦亭、韩占宏、丁楠、张浩、张雪茜。 JG/T277—2010
建筑遮阳热舒适、视觉舒适性能与分级
1范围
本标准规定了建筑遮阳产品热舒适、视觉舒适的术语、定义和符号、热舒适和视觉舒适的性能与分级。
本标准适用于遮蔽建筑外围护结构透明部分的、除与玻璃窗不平行之外（如：曲臂遮阳篷）的各种建筑遮阳产品。
本标准不适用于使用萤光材料的遮阳产品。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JG/T274建筑遮阳通用要求 JGJ/T151建筑门窗玻璃幕墙热工计算规程
3术语、定义和符号
JG/T274和JGJ/T151确定的以及下列术语、定义和符号适用于本标准。 3.1术语和定义 3.1.1
透射比 transmittance 透过的辐射能与入射的辐射能的比值（见图1）。
1入射辐射（E）； 2——逮阳装置； 3 -透射辐射(t·E)； 4— 吸收辐射(α·E)； 5-——反射辐射(p·E)。
图1光学因子示意图
3. 1.2
反射比 reflectance 反射的辐射能与入射的辐射能的比值（见图1）。
1 JG/T277—2010
3. 1.3
吸收比absorptance 吸收的辐射能与人射的辐射能的比值（见图1）。
3.1.4
入射角angleofincidence 人射光线与入射表面法线之间的夹角（见图2）。
3.1.5
高度角altitudeangle 人射光线与人射水平面之间的夹角（见图2）。
3.1.6
方位角 azimuthangle 人射光线在水平面上投影与人射表面法线之间的夹角（见图2）。
入射光方向；与遮阳装置和水平面垂直的法线面；遮阳装置；法线；方位角；人射角；高度角。
1
2
3
4- 5 6-
2
图2角的定义示意图
3.1.7
孔洞面积率 opennesscoefficient 织物或遮阳百叶上的孔洞面积与其总面积的比值。
3.1.8
太阳能总透射比totalsolarenergytransmittance 通过窗户传入室内的太阳辐射与人射太阳辐射的比值。
3.1.9
遮阳系数shadingcoefficient 玻璃窗和遮阳装置综合的太阳能总透射比gto与相同条件、相同面积下的玻璃窗太阳能总透射比g
的比值。 3. 1. 10
向室内侧的二次热传递系数 secondary internal heat transfer factor 通过玻璃窗和遮阳装置综合吸收的太阳辐射释放到室内的部分与入射太阳辐射的比值。
2 JG/T277—2010
3.1.11
直射透射防护Protectionfromdirecttransmission 通过遮阳产品遮蔽，避免室内的人和环境直接遭受太阳辐射。用遮阳产品与玻璃窗综合的直射一
直射太阳能透射比。 3. 1. 12
室内作业温度operativetemperature 通过辐射和对流等方式使室内达到的相对均匀温度。室内作业温度取决于室内温度、空气流动速
度以及周围环境的表面温度。 3.1.13
眩光调节glarecontrol 通过遮阳装置调节视野中的亮度分布、范围或对比，以降低视觉不舒适感，提高观察细部和目标的
能力。 3.1.14
夜间私密性nightprivacy 遮阳产品装置在完全伸展且关闭时，正常照明状态下阻隔外部观察避免被外界透视的能力。用法
向-散射可见光透射比（t，n-）和法向-法向可见光透射比（t，n-n）两个参数组合表示。
正常照明状态通常是指人或物体所在位置的照度值不大于300Ix。外部观察是指外界观察者在距遮阳装置（伸展且关闭）5m远的地方辨别室内距该遮阳装置1m的人或物体的能力。 3. 1.15
透视外界能力visualcontactwiththeoutside 当遮阳装置完全伸展且关闭时在室内对外界透视的能力。通常是指在有光的条件下，当遮阳装置
完全伸展时，观察者站在室内距离其1m处，识别室外距该装置5m处的人或物的能力。该能力受室外不同光照条件的影响。 3. 1.16
日光利用daylightutilization 甘光利用是指在室内需要照明时，调节遮阳装置以减少照明，提高光利用率的能力。 遮阳装置日光利用的能力与其本身构造及内表面反射比、房间的尺寸和形状、窗户的尺寸和类型、
建筑立面朝向等环境条件有关。 3.2符号 3.2.1光性能参数用如下符号表示：
e—太阳光特性，指全部太阳光谱（波长入范围为300nm2500nm）条件下的特性； v可见光特性，指人眼敏感的标准光源D65（波长入范围为380nm～780nm）条件下的特性；透射比； β—反射比；
吸收比。
X
3.2.2光辐射的几何分析用如下角标符号表示
dir—-直射方向（人射角θ可以是任一方向的固定值）； n 法向，或在反射辐射条件下接近法向，入射角6=0或8° h一—半球形集中于试件平面后半空间）； dif——散射。
3
