42
节能
ENERGYCONSERVATION

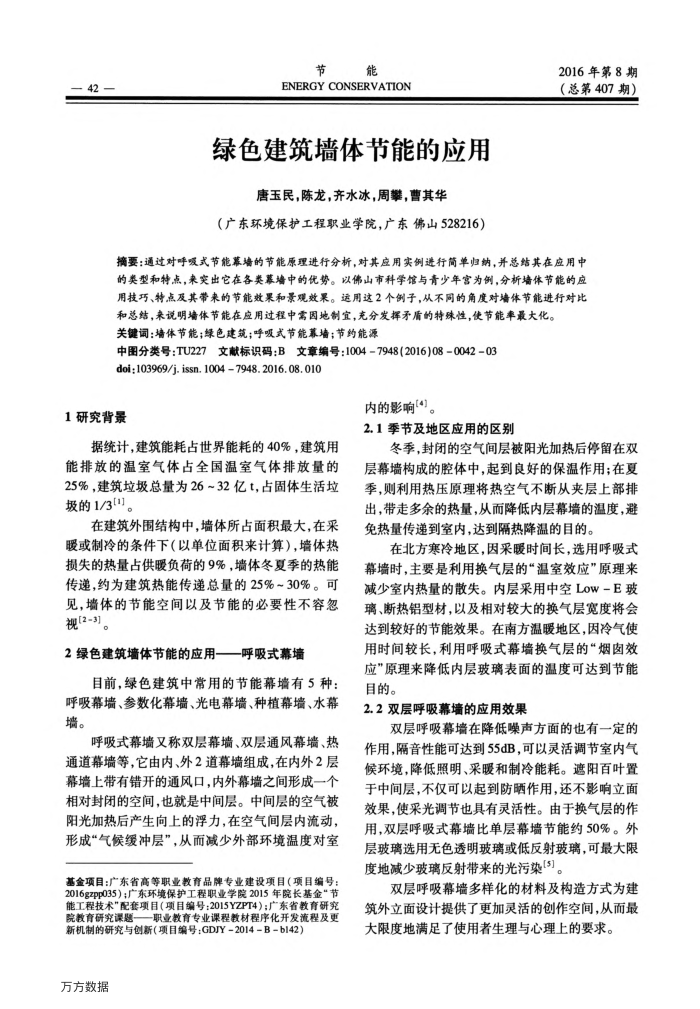

绿色建筑墙体节能的应用
唐玉民，陈龙，齐水冰，周攀，曹其华
（广东环境保护工程职业学院，广东佛山528216）
2016年第8期（总第407期）
摘要：通过对呼吸式节能靠增的节能原理进行分析，对其应用实例进行简单归纳，并总结其在应用中的类型和特点，来突出它在各类幕塔中的优势。以佛山市科学馆与青少年宫为例，分析墙体节能的应用技巧、特点及其带来的节能效果和景观效果。运用这2个例子，从不同的角度对增体节能进行对比
和总结，来说明增体节能在应用过程中需因地制宜，充分发挥矛盾的特殊性，使节能率最大化。关键词：境体节能：绿色建筑：呼吸式节能幕墙：节约能源
中图分类号：TU227文献标识码：B文章编号：1004-7948（2016)08-0042-03 doi:103969/j. issn.1004 7948.2016.08.010
1研究背景
据统计，建筑能耗占世界能耗的40%，建筑用能排放的温室气体占全国温室气体排放量的 25%，建筑垃圾总量为26~32亿t，占固体生活垃圾的1/3["]。
在建筑外围结构中，墙体所占面积最大，在采暖或制冷的条件下（以单位面积来计算），墙体热损失的热量占供暖负荷的9%，墙体冬夏季的热能传递，约为建筑热能传递总量的25%~30%。可见，墙体的节能空间以及节能的必要性不容忽视[2-3] 。
2绿色建筑墙体节能的应用——呼吸式幕墙
目前，绿色建筑中常用的节能幕墙有5种：呼吸幕墙、参数化幕墙、光电幕墙、种植幕墙、水幕墙。
呼吸式幕墙又称双层幕墙、双层通风幕墙、热通道幕墙等，它由内、外2道幕墙组成，在内外2层幕墙上带有错开的通风口，内外幕墙之间形成一个相对封闭的空间，也就是中间层。中间层的空气被阳光加热后产生向上的浮力，在空气间层内流动，形成“气候缓冲层”，从而减少外部环境温度对室
基金项目：广东省高等职业教育品牌专业建设项目（项目编号： 2016gzpp035）；广东环境保护工程职业学院2015年院长基金“节能工程技术"配套项目（项目编号：2015YZPT4）；广东省教育研究院教育研究课题—职业教育专业课程教材程序化开发流程及更
新机制的研究与创新（项目编号：GDJY-2014-B-b142）万方数据
内的影响[4]。
2.1季节及地区应用的区别
冬季，封闭的空气闻层被阳光加热后停留在双层幕墙构成的腔体中，起到良好的保温作用；在夏季，则利用热压原理将热空气不断从夹层上部排出，带走多余的热量，从而降低内层幕墙的温度，避免热量传递到室内，达到隔热降温的目的。
在北方寒冷地区，因采暖时间长，选用呼吸式幕墙时，主要是利用换气层的“温室效应”原理来减少室内热量的散失。内层采用中空LoW-E玻璃、断热铝型材，以及相对较大的换气层宽度将会达到较好的节能效果。在南方温暖地区，因冷气使用时间较长，利用呼吸式幕墙换气层的“烟窗效应”原理来降低内层玻璃表面的温度可达到节能目的。
2.2双层呼吸幕墙的应用效果
双层呼吸幕墙在降低噪声方面的也有一定的
作用，隔音性能可达到55dB，可以灵活调节室内气候环境，降低照明、采暖和制冷能耗。遮阳百叶置于中间层，不仅可以起到防晒作用，还不影响立面效果，便采光调节也具有灵活性。由于换气层的作用，双层呼吸式幕墙比单层幕墙节能约50%。外层玻璃选用无色透明玻璃或低反射玻璃，可最大限度地减少玻璃反射带来的光污染[5]。
双层呼吸幕墙多样化的材料及构造方式为建筑外立面设计提供了更加灵活的创作空间，从而最大限度地满足了使用者生理与心理上的要求。
