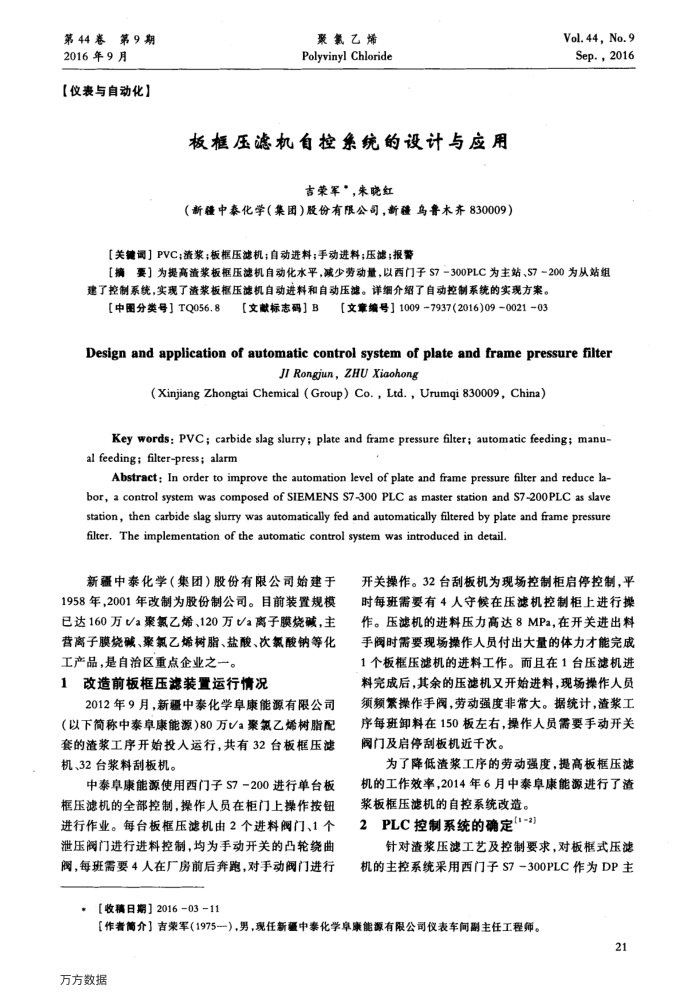

第44春第9期 2016年9月
【仪表与自动化】
聚氢乙烯 Polyvinyl Chloride
板框压滤机自控系统的设计与应用
吉荣军，朱晓红
（新疆中泰化学（集团）股份有限公司，新疆岛鲁木齐830009）
【关键调】PVC；渣浆；板框压泄机；自动进料；手动进料；压滤；报警
Vol.44,No.9 Sep,2016
【搞要】为提高渣浆板框压滤机自动化水平，减少劳动量，以西门子S7-300PLC为主站、S7-200为从站组建了控制系统，实现了资浆板框压滤机自动进料和自动压滤。详细介绍了自动控制系统的实现方案。
【中图分类号】TQ056.8
【文献标志码】B
[文章编号】1009-7937(2016)09002103
Design and application of automatic control systemof plateandframepressurefilter
JI Rongjun，ZHU Xiaohong
(XinjiangZhongtai Chemical（Group）Co.，Ltd.，Urumqi 830009，China）
Key words: PVC; carbide slag slurry; plate and frame pressure filter; automatic feeding; manu-al feeding; filter-press; alarm
Abstract: In order to improve the automation level of plate and frame pressure filter and reduce la-bor, a control system was composed of SIEMENS S7-300 PLC as master station and S7-200PLC as slave station, then carbide slag slurry was automatically fed and automatically filtered by plate and frame pressure filter. The implementation of the automatic control system was introduced in detail.
新疆中泰化学（集团）股份有限公司始建于 1958年，2001年改制为股份制公司。目前装置规模已达160万Va聚氯乙烯、120万Va离子膜烧碱，主营离子膜烧碱、聚氯乙烯树脂、盐酸、次氯酸钠等化工产品，是自治区重点企业之一。
改造前板框压滤装置运行情况
2012年9月，新疆中泰化学阜康能源有限公司(以下简称中泰阜康能源）80万Va聚氯乙烯树脂配套的渣浆工序开始投入运行，共有32台板框压滤机、32台浆料刮板机。
中泰阜康能源使用西门子S7-200进行单台板框压滤机的全部控制，操作人员在柜门上操作按钮进行作业。每台板框压滤机由2个进料阀门、1个泄压阀门进行进料控制，均为手动开关的凸轮绕曲阀，每班需要4人在厂房前后奔跑，对手动阀门进行
*【收稿日期】2016-03-11
开关操作。32台刮板机为现场控制柜启停控制，平时每班需要有4人守候在压滤机控制柜上进行操作。压滤机的进料压力高达8MPa，在开关进出料手阀时需要现场操作人员付出大量的体力才能完成 1个板椎压滤机的进料工作。而且在1台压滤机进料完成后，其余的压滤机又开始进料，现场操作人员须频繁操作手阀，劳动强度非常大。据统计，渣浆工序每班卸料在150板左右，操作人员需要手动开关阅门及启停刮板机近千次。
为了降低渣浆工序的劳动强度，提高板框压滤机的工作效率，2014年6月中泰阜康能源进行了渣
浆板框压滤机的自控系统改造。 2PLC控制系统的确定(1-2)
针对渣浆压滤工艺及控制要求，对板框式压滤机的主控系统采用西门子S7-300PLC作为DP主
【作者简介】吉荣军（1975--），男，现任新疆中泰化学阜康能源有限公司仪表车间副主任工程师。
21
