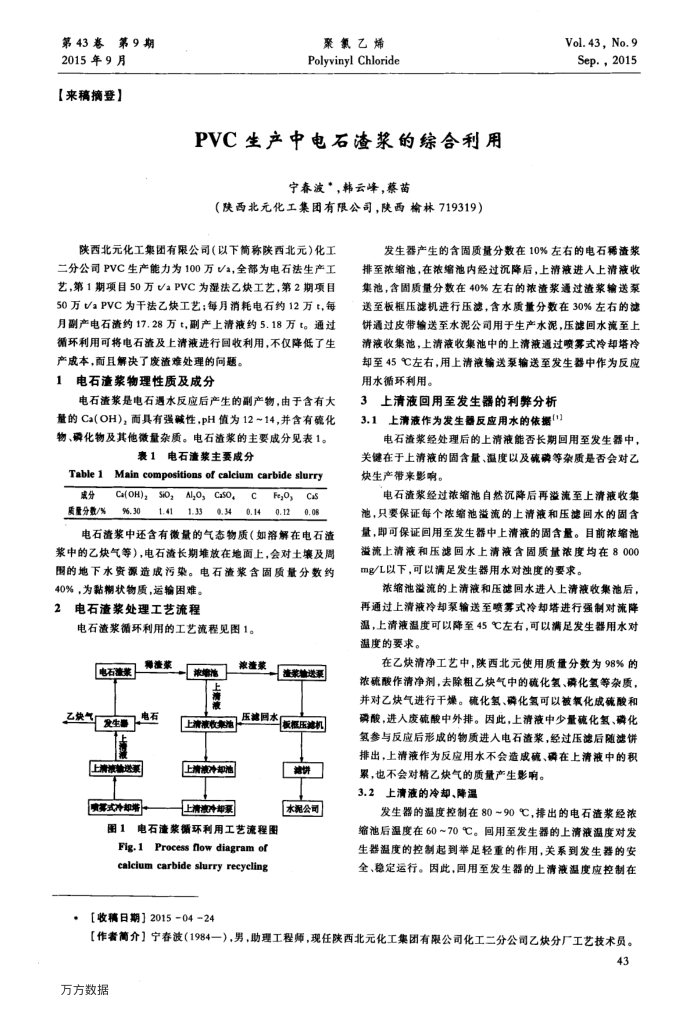

第43券第9期
2015年9月【来稿摘登】
聚氯乙烯 Polyvinyl Chloride
PVC生产中电石渣浆的综合利用
宁春波，韩云峰，蔡苗
（陕西北元化工集团有限公司，陕西榆林719319）
陕西北元化工集团有限公司（以下简称陕西北元）化工二分公司PVC生产能力为100万Va，全部为电石法生产工艺，第1期项目50万VaPVC为湿法乙炔工艺，第2期项目 50万VaPVC为干法乙炔工艺；每月消耗电石约12万t，每月副产电石渣约17.28万t，副产上清液约5.18万t。通过循环利用可将电石渣及上清液进行收利用，不仅降低了生
产成本，而且解决了度渣难处理的问题。 1
电石渣浆物理性质及成分
电石渣浆是电石遇水反应后产生的副产物，由于含有大量的Ca(OH)，而具有强碱性，pH值为12~14,并含有硫化物、磷化物及其他微量杂质。电石渣浆的主要成分见表1。
表1电石渣浆主要成分
Table1 成分质量分数/%
Main compositions of calcium carbide slurry
Ca(OH),siO,Al,O,Cas0,
96.30
1.41
1.33
0.34
0.14
Fe,O,Cas
0.12
0.08
电石渣浆中还含有微量的气态物质（如溶解在电石渣浆中的乙炔气等），电石渣长期堆放在地面上，会对土壤及周围的地下水资源造成污染。电石渣浆含固质量分数约
40%，为黏糊状物质，运输图难。电石渣浆处理工艺流程
2
电石渣浆循环利用的工艺流程见图1。
电石蓬装
弹潼浆
乙然气发生电石
上请赖上清波糖进票
新解大区
浓增施
浓潼浆
渔蒙验送泵
上# 压滤回水
上清液收策池
板框压滤机
上清激冲却池上清激冷都泵
图1电石渣浆循环利用工艺流程图 Fig.1 Process flow diagram of calcium carbide slurry recyeling
［收稿日期】2015=04=24
滤饼水泥公司
Vol.43,No.9 Sep.，2015
发生器产生的含固质量分数在10%左右的电石蒂渣浆排至浓缩池，在浓缩池内经过沉降后，上清液进人上清液收集池，含固质量分数在40%左右的浓查浆通过查浆输送泵送至板框压滤机进行压滤，含水质量分数在30%左右的滤饼通过皮带输送至水泥公司用于生产水泥，压滤回水流至上清液收集池，上清液收集池中的上清液通过喷雾式冷却塔冷却至45℃左右，用上清液输送泵输送至发生器中作为反应用水循环利用。
3上清液回用至发生器的利弊分析 3.1上清液作为发生器反应用水的依据(1】
电石渣浆经处理后的上清液能否长期回用至发生器中，关健在于上清液的固含量、温度以及硫磷等杂质是否会对乙炔生产带来影响。
电石渣浆经过浓缩池自然沉降后再溢流至上清液收集池，只要保证每个浓缩池溢流的上清液和压滤回水的固含量，即可保证回用至发生器中上清液的固含量。目前浓缩池溢流上清液和压滤回水上清液含固质量浓度均在8000 mg/L以下，可以满足发生器用水对浊度的要求。
浓缩池溢流的上清液和压滤回水进人上清液收集池后，再通过上清液冷却泵输送至喷雾式冷却塔进行强制对流降温，上清液温度可以降至45℃左右，可以满足发生器用水对温度的要求。
在乙炔清净工艺中，陕西北元使用质量分数为98%的浓硫酸作清净剂，去除粗乙快气中的殖化氢、避化氢等杂质，并对乙炔气进行干燥。硫化氢、磷化氢可以被氧化成硫酸和碍酸，进人度硫酸中外排。因此，上清液中少量硫化氢、磷化氢参与反应后形成的物质进人电石渣浆，经过压滤后随滤饼排出，上清液作为反应用水不会造成硫、磷在上清液中的积
累，也不会对精乙炔气的质量产生影响。 3.2上清液的冷却、降温
发生器的温度控制在80~90℃，排出的电石渣浆经浓缩池后温度在60~70℃。回用至发生器的上清液温度对发生器温度的控制起到举足轻重的作用，关系到发生器的安全、稳定运行。因此，回用至发生器的上清液温度应控制在
【作者简介】宁春波（1984一），男，助理工程师，现任陕西北元化工集团有限公司化工二分公司乙炔分厂工艺技术员。
43
万方数据
