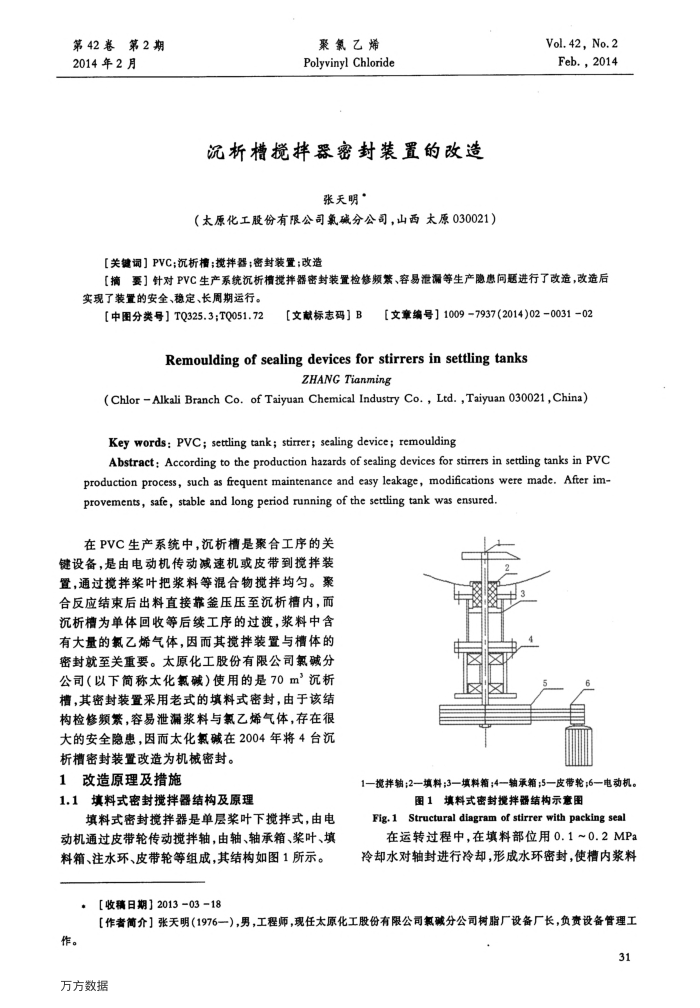

第42卷第2期 2014年2月
聚氯乙烯 Polyvinyl Chloride
沉析槽搅拌器密封装置的改造
张天明·
（太原化工股份有限公司氯碱分公司，山西太原030021）
【关键调】PVC：沉析槽；揽拌器；密封装置：改造
Vol.42,No.2 Feb.，2014
【摘要】针对PVC生产系统沉析措规拌器密封装置检修频紧、容易范漏等生产隐患间题进行了改造，改造后
实现了装置的安全、稳定、长周期运行。
【中图分类号】TQ325.3;TQ051.72
【文献标志码】B
【文章编号】10097937(2014)020031-02
Remoulding of sealing devices for stirrers in settling tanks
ZHANG Tianming
(Chlor Alkali Branch Co. of Taiyuan Chemical Industry Co., Ltd.,Taiyuan 030021,China) Key words:PVC; settling tank; stirrer; sealing device; remoulding
Abstract: According to the production hazards of sealing devices for stirrers in settling tanks in PVC production process, such as frequent maintenance and easy leakage, modifications were made. After im-provements，safe，stable and long period running ofthesettlingtank wasensured.
在PVC生产系统中，沉析槽是聚合工序的关键设备，是由电动机传动减速机或皮带到搅拌装置，通过搅拌浆叶把浆料等混合物搅拌均匀。聚合反应结束后出料直接靠釜压压至沉析槽内，而沉析槽为单体回收等后续工序的过渡，浆料中含有大量的氯乙烯气体，因而其搅拌装置与槽体的密封就至关重要。太原化工股份有限公司氯碱分公司（以下简称太化氧碱）使用的是70m"沉析槽，其密封装置采用老式的填料式密封，由于该结构检修频紫，容易泄漏浆料与氟乙烯气体，存在很大的安全隐患，因而太化氯碱在2004年将4台沉析槽密封装置改造为机械密封。
1改造原理及措施
1.1填料式密封搅拌器结构及原理
填料式密封揽拌器是单层浆叶下搅拌式，由电动机通过皮带轮传动搅拌轴，由轴、轴承箱、浆叶、填料箱、注水环、皮带轮等组成，其结构如图1所示。
【收稿日期】2013-0318
1—搅拌轴；2—填料;3—填料箱：4—轴承箱5—皮带轮;6电动机。
图1填料式密封搅拌器结构示意图
Fig.1 Structural diagram of stirrer with packing seal 在运转过程中，在填料部位用0.1~0.2MPa
冷却水对轴封进行冷却，形成水环密封，使槽内浆料
【作者简介】张天明（1976一），男，工程师，现任太原化工股份有限公司氯碱分公司树脂厂设备厂长，负责设备管理工
作。
