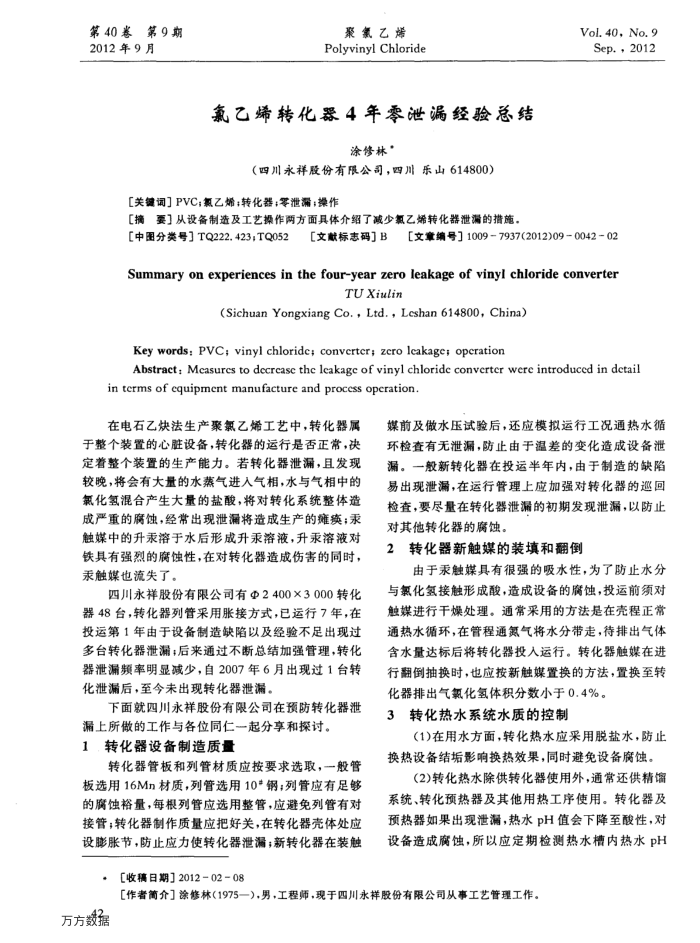

第40第9期 2012年9月
聚氯乙烯
Polyvinyl Chloride
氟乙烯转化器4年零泄漏经验总结
涂修林·
（四川永祥股份有限公司，四川乐山614800）
［关键词］PVC；氯乙烯；转化器；零泄漏；操作
[摘要］从设备制造及工艺操作两方面具体介绍了减少氯乙烯转化器泄漏的措施。
［中图分类号］TQ222.423，TQ052
Vol.40,No.9 Sep.,2012
［文献标志码］B［文章编号］1009-7937(2012)09-0042-02
Summary on experiences in the four-year zero leakage of vinyl chloride converter
TUXiulin
(Sichuan Yongxiang Co.,Ltd.,Leshan 614800,China)
Key words:PVC; vinyl chloridc; convertcr; zero lcakagc; opcration
Abstract; Mcasurcs to decrcasc the leakage of vinyl chloride convertcr were introduced in dctail in terms of cquipment manufacture and proccss opcration.
在电石乙炔法生产聚氯乙烯工艺中，转化器属于整个装置的心胜设备，转化器的运行是否正常，决定着整个装置的生产能力。若转化器泄漏，且发现较晚，将会有大量的水蒸气进人气相，水与气相中的氧氯化氢混合产生大量的盐酸，将对转化系统整体造成严重的腐蚀，经常出现泄漏将造成生产的摊痪；汞触媒中的升汞溶于水后形成升汞溶液，升汞溶液对铁具有强烈的腐蚀性，在对转化器造成伤害的同时，汞触媒也流失了。
四川永祥股份有限公司有Φ2400×3000转化
器48台，转化器列管采用胀接方式，已运行7年，在投运第1年由于设备制造缺陷以及经验不足出现过多台转化器泄蒲后来通过不断总结加强管理，转化器泄漏频率明显减少，自2007年6月出现过1台转化泄漏后，至今未出现转化器泄漏。
下面就四川永祥股份有限公司在预防转化器池
漏上所做的工作与各位同仁一起分享和探讨。 1，转化器设备制造质量
转化器管板和列管材质应按要求选取，一般管板选用16Mn材质，列管选用10*钢；列管应有足够的腐蚀裕量，每根列管应选用整管，应避免列管有对接管；转化器制作质量应把好关，在转化器壳体处应设膨胀节，防止应力使转化器泄漏；新转化器在装触
，［收稿日期］2012-02-08
媒前及做水压试验后，还应模拟运行工况通热水循环检查有无泄漏，防止由于温差的变化造成设备泄漏。一般新转化器在投运半年内，由于制造的缺陷易出现泄漏，在运行管理上应加强对转化器的巡回检查，要尽量在转化器泄漏的初期发现泄漏，以防止对其他转化器的腐蚀。
2转化器新触媒的装填和翻倒
由于汞触媒具有很强的吸水性，为了防止水分与氯化氢接触形成酸，造成设备的腐蚀，投运前须对触媒进行干燥处理。通常采用的方法是在壳程正常通热水循环，在管程通氮气将水分带走，待排出气体含水量达标后将转化器投入运行。转化器触媒在进行翻倒抽换时，也应按新触媒置换的方法，置换至转化器排出气氟化氢体积分数小于0.4%。
转化热水系统水质的控制
3
(1)在用水方面，转化热水应采用脱盐水，防止换热设备结垢影响换热效果，同时避免设备腐蚀，
(2)转化热水除供转化器使用外，通常还供精馏系统、转化预热器及其他用热工序使用。转化器及预热器如果出现泄漏，热水pH值会下降至酸性，对设备造成腐蚀，所以应定期检测热水槽内热水PH
[作者简介］涂修林（1975一），男，工程师，现于四川永样股份有限公司从事工艺管理工作。
万方数据
