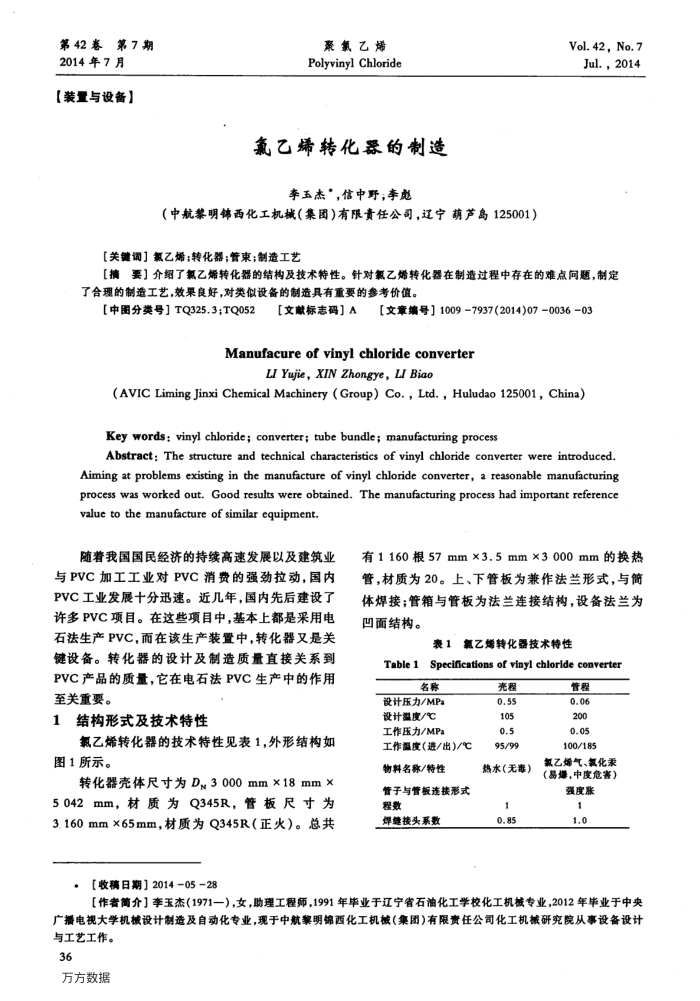

第42卷第7期
2014年7月【装置与设备】
聚氯乙烯 Polyvinyl Chloride
氟乙烯转化器的制造
李五杰“，信中野；李彪
（中航黎明锦西化工机械（集团）有限责任公司，辽宁葫芦岛125001）
【关键调］氧乙烯；转化器；管束；制造工艺
Vol.42,No.7 Jul.，2014
【摘要】介绍了氯乙烯转化器的结构及技术特性。针对氯乙烯转化器在制造过程中存在的难点同题，制定了合理的制造工艺，效果良好，对类似设备的制造具有重要的参考价值。
[中图分类号】TQ325.3;TQ052
【文献标志码］A
[文章编号】10097937(2014)07003603
Manufacure of vinyl chlorideconverter
LI Yujie，XINZhongye,LIBiao
(AVIC Liming Jinxi Chemical Machinery (Group) Co., Ltd., Huludao 125001, China) Key words: vinyl chloride; converter; tube bundle; manufacturing process
Abstract:The structure and technical characteristics of vinyl chloride converter were introduced. Aiming at problems existing in themanufacture of vinyl chloride converter，a reasonablemanufacturing process was worked out.Good results were obtained.The manufacturing process had important reference value to the manufacture of similar equipment.
随着我国国民经济的持续高速发展以及建筑业与PVC加工工业对PVC消费的强劲拉动，国内 PVC工业发展十分迅速。近几年，国内先后建设了许多PVC项目。在这些项目中，基本上都是采用电石法生产PVC，而在该生产装置中，转化器又是关键设备。转化器的设计及制造质量直接关系到 PVC产品的质量，它在电石法PVC生产中的作用至关重要。
1结构形式及技术特性
氯乙烯转化器的技术特性见表1，外形结构如图1所示。
转化器壳体尺寸为Dz3000mm×18mm× 5042mm，材质为Q345R，管板尺寸为 3160mm×65mm，材质为Q345R（正火）。总共
【收稿日期】20140528
有1160根57mm×3.5mm×3000mm的换热管，材质为20。上、下管板为兼作法兰形式，与简体焊接；管箱与管板为法兰连接结构，设备法兰为凹面结构。
表1氯乙转化器技术特性
Table1
Specifications of vinyl chloride converter
名称
设计压力/MPa 设计温度/℃ 工作压力/MPa
工作温度(进/出)/℃ 物料名称/特性
管子与管板连形式程数
焊缝接头系数
壳程 0.55 105 0.5 95/99
热水(无毒)
1 0.85
管程 0.06 200 0.05 100/185
氢乙爆气、氢化汞（易课，中度危害）
强度胀 1.0
[作者简介】李玉杰（1971一），女，助理工程师，1991年毕业于辽宁省石油化工学校化工机核专业，2012年毕业于中央
广播电视大学机械设计制造及自动化专业，现于中航翼明锦西化工机械（集固）有限责任公司化工机械研究院从事设备设计
与工艺工作。 36
