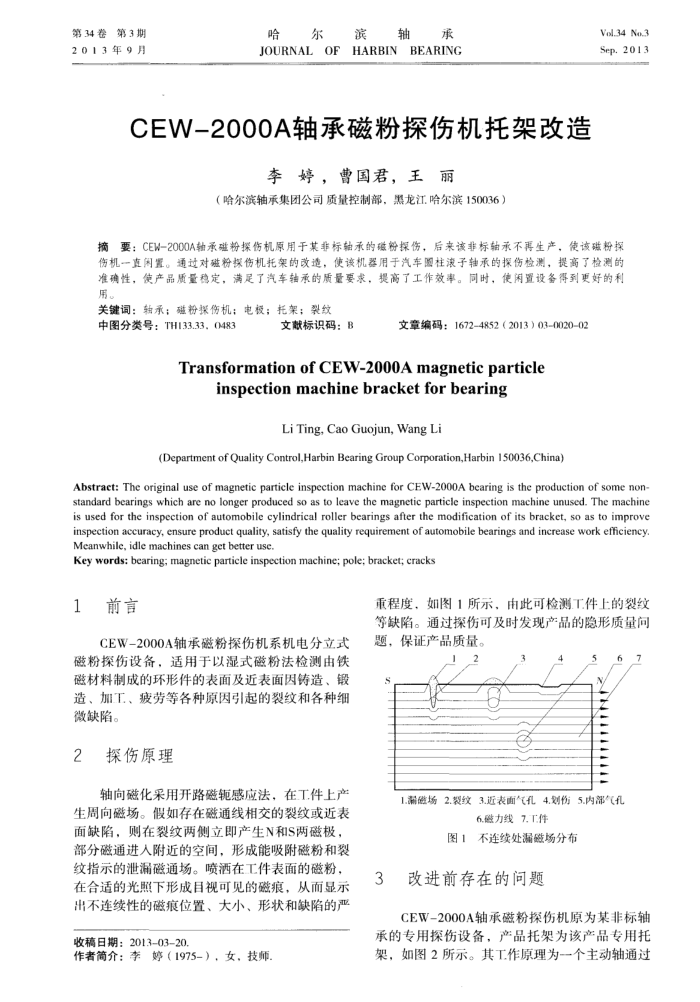

CEW-2000A轴承磁粉探伤机托架改造
李婷，曹国君，王丽
（哈尔滨轴承集团公司质量控制部，黑龙江哈尔滨150036）
Vol.34 No.3 Sep.2013
摘要：CEW-2000A轴承碰粉探伤机原用于某非标轴承的磁粉探伤，后来该非标轴承不再生产，使该磁粉探伤机一直闲置。通过对磁粉探伤机托架的改造，使该机器用于汽车圈柱滚子轴承的探伤检测，提高了检测的准确性，使产品质量稳定，满足了汽车轴承的质量要求，提高了工作效率。同时，使闲置设备得到更好的利用
关键词：轴承；磁粉探伤机；电极；托架；裂纹
中图分类号：TH133.33，0483
文献标识码：B
文章编码：16724852（2013）03002002
TransformationofCEW-2oooAmagneticparticle
inspection machine bracket for bearing
Li Ting, Cao Guojun, Wang Li
(Department of Quality Control,Harbin Bearing Group Corporation,Harbin 150036,China)
Abstraet: The original use of magnetic particle inspection machine for CEW-2000A bearing is the production of some non-standard bearings which are no longer produced so as to leave the magnetic particle inspection machine unused. The machine is used for the inspection of automobile cylindrical roller bearings after the modification of its bracket, so as to improve inspection accuracy, ensure product quality, satisfy the quality requirement of automobile bearings and increase work efficiency Meanwhile, idle machines can get better use.
Key words: bearing; magnetic particle inspection machine; pole; bracket; cracks
1
前言
CEW-2000A轴承磁粉探伤机系机电分立式
磁粉探伤设备，适用于以湿式磁粉法检测由铁磁材料制成的环形件的表面及近表面因铸造、锻造、加工、疲劳等各种原因引起的裂纹和各种细微缺陷。
2
探伤原理
轴向磁化采用开路磁轭感应法，在工件上产
生周向磁场。假如存在磁通线相交的裂纹或近表面缺陷，则在裂纹两侧立即产生N和S两磁极部分磁通进人附近的空间，形成能吸附磁粉和裂纹指示的泄涌磁通场。喷洒在工件表面的磁粉在合适的光照下形成目视可见的磁痕，从而显示出不连续性的磁痕位置、大小，形状和缺陷的严
收稿日期：2013-03-20
作者简介：李婷（1975-），女，技师
重程度，如图1所示，由此可检测工件上的裂纹等缺陷。通过探伤可及时发现产品的隐形质量间题，保证产品质量。
1.蒲磁场2.裂纹3.近表面气孔4.划伤5.内部气孔
6.磁力线7.T件
图1不连续处漏磁场分布
3
改进前存在的问题
CEW-2000A轴承磁粉探伤机原为某非标轴
承的专用探伤设备，产品托架为该产品专用托架，如图2所示。其工作原理为--个主动轴通过
