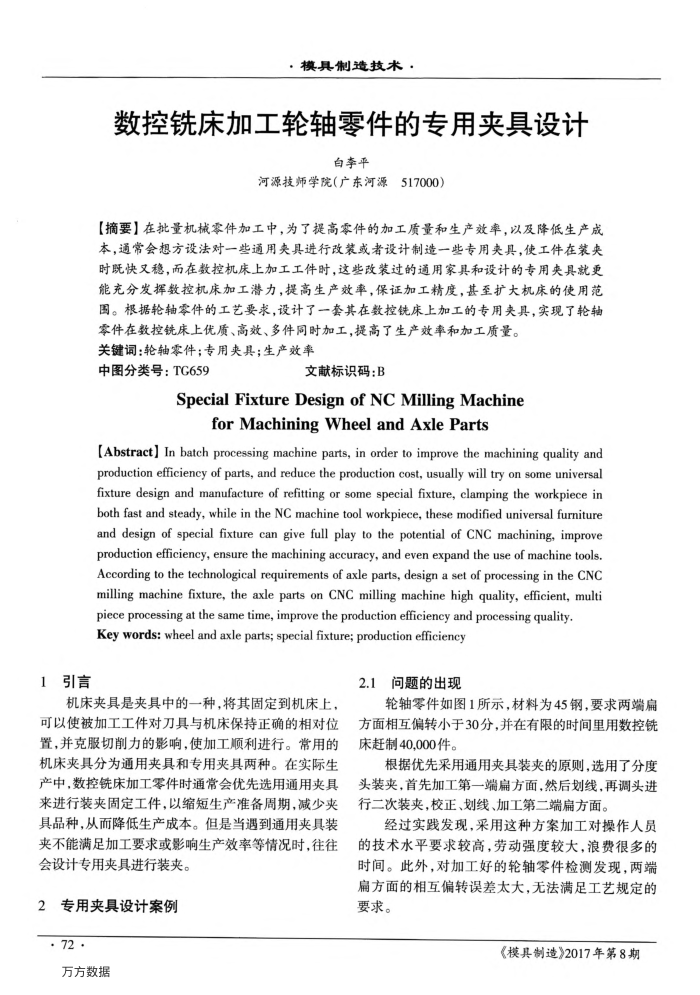

1引言
·模具制造技术·
数控铣床加工轮轴零件的专用夹具设计
白李平
河源技师学院（广东河源517000）
【摘要】在批量机械零件加工中，为了提高零件的加工质量和生产效率，以及降低生产成本，通常会想方设法对一些通用夹具进行改装或者设计制造一些专用夹具，使工件在装夹时既快又稳，而在数控机床上加工工件时，这些改装过的通用家具和设计的专用夹具就更能充分发挥数控机床加工潜力，提高生产效率，保证加工精度，基至扩大机床的使用范。根据轮轴零件的工艺要求，设计了一套其在数控铣床上加工的专用夹具，实现了轮轴
零件在数控铣床上优质、高效、多件同时加工，提高了生产效率和加工质量。关键词：轮轴零件；专用夹具；生产效率
中图分类号：TG659
文献标识码：B
Special Fixture Design of NC Milling Machine
forMachiningWheel andAxleParts
[Abstract] In batch processing machine parts, in order to improve the machining quality and production efficiency of parts, and reduce the production cost, usually will try on some universal fixture design and manufacture of refitting or some special fixture, clamping the workpiece in both fast and steady, while in the NC machine tool workpiece, these modified universal furniture and design of special fixture can give full play to the potential of CNC machining, improve production efficiency, ensure the machining accuracy, and even expand the use of machine tools. According to the technological requirements of axle parts, design a set of processing in the CNC milling machine fixture, the axle parts on CNC milling machine high quality, efficient, multi
piece processing at the same time, improve the production efficiency and processing quality Key words: wheel and axle parts; special fixture; production efficiency
2.1问题的出现
机床夹具是夹具中的一种，将其固定到机床上，可以使被加工工件对刀具与机床保持正确的相对位置，并克服切削力的影响，使加工顺利进行。常用的机床夹具分为通用夹具和专用夹具两种。在实际生产中，数控铣床加工零件时通常会优先选用通用夹具来进行装夹固定工件，以缩短生产准备周期，减少夹具品种，从而降低生产成本。但是当遇到通用夹具装夹不能满足加工要求或影响生产效率等情况时，往往
会设计专用夹具进行装夹。 2专用夹具设计案例· 72,
万方数据
轮轴零件如图1所示，材料为45钢，要求两端扁方面相互偏转小于30分，并在有限的时间里用数控铣床赶制40.000件。
根据优先采用通用夹具装夹的原则，选用了分度头装夹，首先加工第一端扁方面，然后划线，再调头进行二次装夹，校正、划线、加工第二端扁方面。
经过实践发现，采用这种方案加工对操作人员的技术水平要求较高，劳动强度较大，浪费很多的时间。此外，对加工好的轮轴零件检测发现，两端扁方面的相互偏转误差太大，无法满足工艺规定的要求。
《模具制造》2017年第8期
