塑料注射模技术：
圆形连接器塑封电缆模具设计和注射过程控制
刘志良，张集，唐育广，欧梦雪
贵州航天电器股份有限公司（责州责阳550009）
【摘要】总结了近些年来涉及的一些塑封电缆模其的设计要点以及注射前后一些影响固素的处置方式，为塑封电缆模基的设计以及注射过程控制提供相应的技术支持，确保塑对电缆的快速交付。
关键调：塑封电缆：定位：防护：模具设计
中图分类号：TQ320.66
文献标识码：B
MoldDesignandInjectionProcessControl
of Circular ConnectorPlastic Encapsulation Cable
[Abstract] This paper summarizes the design points of some plastic cable molds and the ways to deal with some influencing factors before and after injection in recent years. Provide technical support for plastic cable mold design and injection process control, Ensure the rapid delivery of plastic cable.
Key words : plastic encapsulation cable ; fixed position : protection ; mold design
引言
所谓塑封电缆指的是采用注射成型的方式将线缆与连接器连接的部分用塑封材料包裹起来，并保证塑封部分后端具有一定的柔韧性，避免在使用过程中其塑封部分导线材料发生撕裂现象，确保连接部分及整个电缆的安全使用。圆形连接器塑封电缆由圆形连接器、尾罩、线缆以及塑封材料组成，尾罩的作用是
为了保护导线与连接器接触件的焊线部分，其外在部分是塑封材料的附着面，塑封电缆注射模结构如图1 所示，注射分型采用上下对半分型方式。
塑封电缆模具内腔设计原则模具内腔设计原则
2.1
内腔设计总体原则是满足塑封材料能够包裹住
o

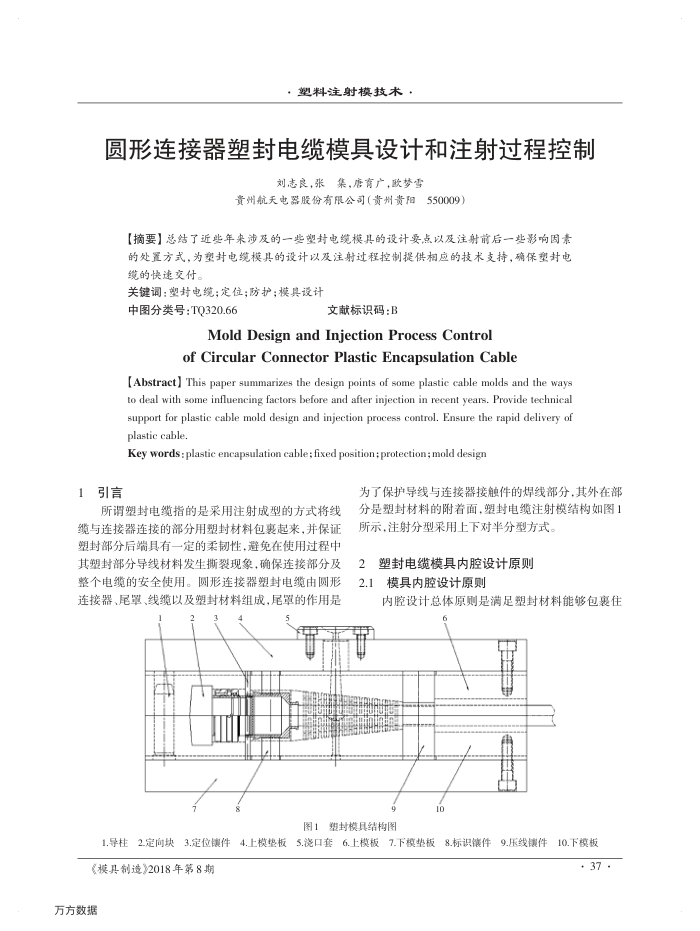

图1塑封模具结构图
10
6.上模板7.下模垫板
5.浇口套
8.标识镶件
9.压线镶件
10.下模板
1.导柱2.定向块3.定位镶件4.上模垫板
《模具制造2018年第8期
万方数据
· 37.
