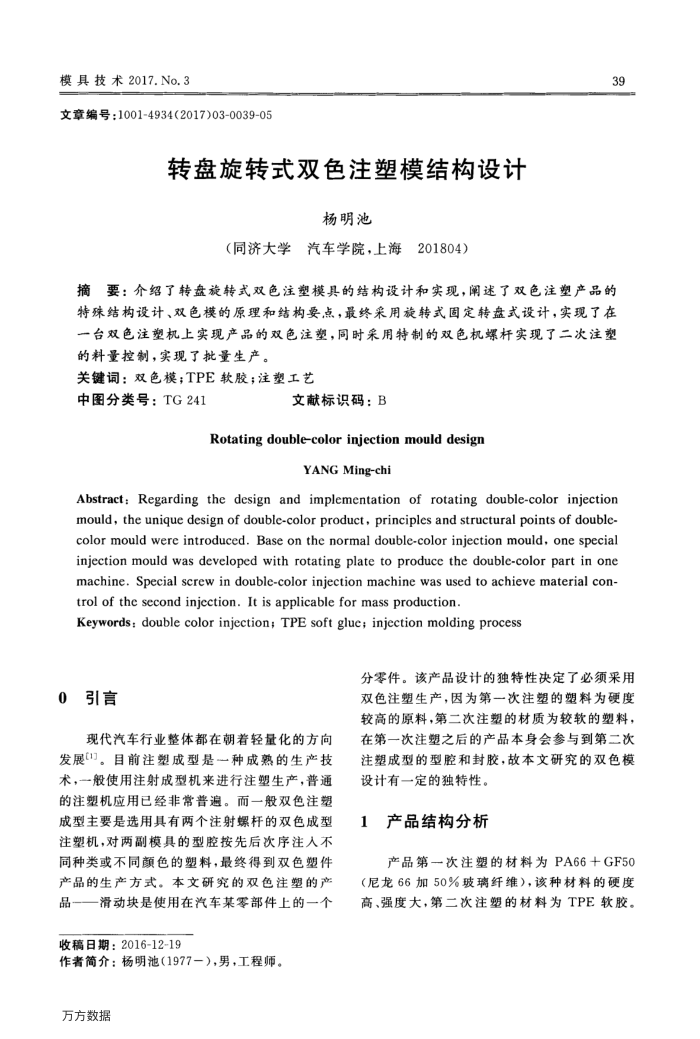

模具技术2017.No.3
文章编号：1001-4934(2017)03-0039-05
转盘旋转式双色注塑模结构设计
杨明池
（同济大学汽车学院，上海201804）
39
摘要：介绍了转盘旋转式双色注塑模具的结构设计和实现，阐述了双色注塑产品的特殊结构设计、双色模的原理和结构要点，最终采用旋转式固定转盘式设计，实现了在一台双色注塑机上实现产品的双色注塑，同时采用特制的双色机螺杆实现了二次注塑的料量控制，实现了批量生产。
关键词：双色模；TPE软胶；注塑工艺
中图分类号：TG241
文献标识码：B
Rotating double-color injection mould design
YANG Ming-chi
Abstract:Regarding the design and implementation of rotating double-color injection mould, the unique design of double-color product, principles and structural points of double-color mould were introduced. Base on the normal double-color injection mould, one special injection mould was developed with rotating plate to produce the double-color part in one machine. Special screw in double-color injection machine was used to achieve material con-trol of the second injcction.It is applicableformass production.
Keywords:double color injection;TPE soft glue;injection molding process
分零件。该产品设计的独特性决定了必须采用
0引言
现代汽车行业整体都在朝着轻量化的方向发展。目前注塑成型是一种成熟的生产技术，一般使用注射成型机来进行注塑生产，普通的注塑机应用已经非常普遍。而一般双色注塑成型主要是选用具有两个注射螺杆的双色成型注塑机，对两副模具的型腔按先后次序注人不同种类或不同颜色的塑料，最终得到双色塑件产品的生产方式。本文研究的双色注塑的产品一一滑动块是使用在汽车某零部件上的一个
收稿日期：2016-12-19
作者简介：杨明池（1977一），男，工程师。万方数据
双色注塑生产，因为第一次注塑的塑料为硬度较高的原料，第二次注塑的材质为较软的塑料，在第一次注塑之后的产品本身会参与到第二次注塑成型的型腔和封胶，故本文研究的双色模设计有一定的独特性。
产品结构分析
1
产品第次注塑的材料为PA66十GF50（尼龙66加50%玻璃纤维），该种材料的硬度高、强度大，第二次注塑的材料为TPE软胶。
