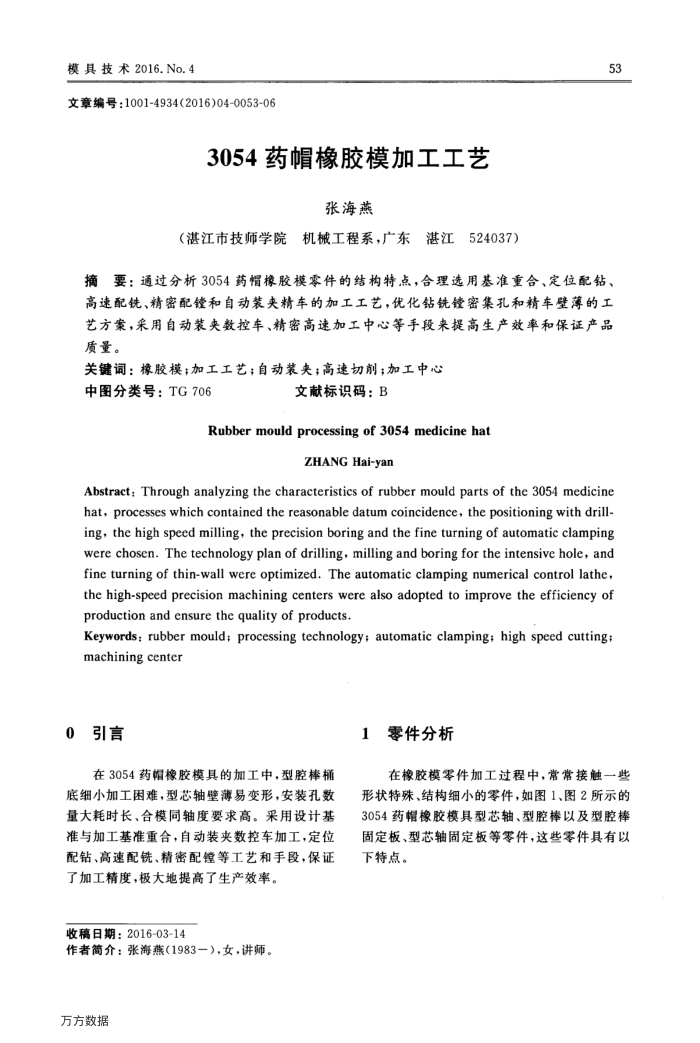

模具技术2016.No.4
文章编号：1001-4934(2016)04-0053-06
3054药帽橡胶模加工工艺
张海燕
（湛江市技师学院机械工程系，广东湛江524037）
53
摘要：通过分析3054药帽橡胶模零件的结构特点，合理选用基准重合、定位配钻、高速配铣、精密配锤和自动装夹精车的加工工艺，优化钻铣密集孔和精车壁薄的工艺方案，采用自动装夹数控车、精密高速加工中心等手段来提高生产效率和保证产品质量。
关键词：橡胶模；加工工艺；自动装夹；高速切削；加工中心
中图分类号：TG706
文献标识码：B
Rubber mould processing of 3054 medicine hat
ZHANG Hai-yan
Abstract: Through analyzing the characteristics of rubber mould parts of the 3054 medicine hat, processes which contained the reasonable datum coincidence, the positioning with drill-ing, the high speed milling, the precision boring and the fine turning of automatic clamping were chosen. The technology plan of drilling, milling and boring for the intensive hole, and fine turning of thin-wall were optimized.The automatic clamping numerical control lathe, the high-speed precision machining centers were also adopted to improve the efficiency of production and ensure the quality of products.
Keywords:rubbermould;processing technology;automatic clamping;high speed cutting; machiningcenter
0引言
在3054药帽橡胶模具的加工中，型腔棒桶底细小加工困难，型芯轴壁薄易变形，安装孔数量大耗时长、合模同轴度要求高。采用设计基准与加工基准重合，自动装夹数控车加工，定位配钻、高速配铣、精密配镗等工艺和手段，保证
了加工精度，极大地提高了生产效率。收稿日期：2016-03-14
作者简介：张海燕（1983一），女，讲师。万方数据
1零件分析
在橡胶模零件加工过程中，常常接触一些形状特殊、结构细小的零件，如图1、图2所示的 3054药帽橡胶模具型芯轴、型腔棒以及型腔棒固定板、型芯轴固定板等零件，这些零件具有以下特点。
