一种液压转盘输出扭矩测量装置的设计
文海鹏
（中石化石油工程机械有限公司第四机械厂材料工艺所，湖北荆州434024）
摘要：不压并修并机上的液压转盘需要测量其输出担短和在相应担短下卡瓦牙的负持性能，市场上没有专门的测量设备，如果要设备厂家专门设计价格太高，鉴于这个固素，我们自已设计一套测量担短的工装，很好的测量出转盘
的担短和卖持机构的夹持性能，一是节约了成本，二是为新产品的开发提供了有利支持。关键词：液压转盘测量扭矩夹持性能担矩工装
中图分类号：TH137.9
文献标识码：B
文章编号：1002~6886(2016)04007402
Design of the output torque measuring device for the hydraulic rotary table
WEN Haipeng
Abstract : It is necessary to measure the output torque of the hydraulic rotary table and the corresponding performance of the holder of the pressure balanced workover rig, However, there is no specific measuring device on the market, and it will be too costly to have the device made to order. Therefore, we designed a torque measuring device which could effectively meas ure the torque of the hydraulie rotary table and the performance of the holder, thus saved the eost, and supported the devel opment of new products.
Keywords : hydraulic rotary table,torque measurement, holder performance, torque measuring device
开发的新产品不压并修并机上所用的液压转盘需要进行测量其输出扭矩及在相应扭矩下夹持机构的承受扭矩的能力，来检测转盘输出扭矩是否符合设计要求以及夹持机构在相应扭矩下的夹持性能，而市场上没有专门的测量扭矩装置，让设备广家专门设计价格太高，为了节约成本，为了新产品开发顺利，专门设计一套测量扭矩工装来检测其输出扭矩和夹持机构的夹持性能是否达到设计要求，是否满足产品的使用性能，为新产品开发提供技术支持。
设计目的和工装结构 1
1.1设计目的
液压转盘是不压并修井机上的一个重要部件，通过它带动夹持机构夹住钻杆进行旋转作业，如果扭矩达不到设计要求，就会影响产品的使用功能，其次如果转盘扭矩达到设计要求，在这种情况下夹持机构抓不住钻杆也无法实现旋转作业功能，所以我们要设计一套既能测量出转盘的输出扭矩，又能检
· 74 ·
测出在相应扭矩下夹持机构夹持钻杆性能的测量工装。
1.2扭矩工装结构
扭矩工装
24
结构（图1)分为三大部分。
第一部分为底座总成（件1），底座总成落在转盘（件15）底板上面，用螺栓紧固牢靠；在夹持机构（件14）和液压转盘上的芯管之间装人加高管（件
15 13
所蒙光
12

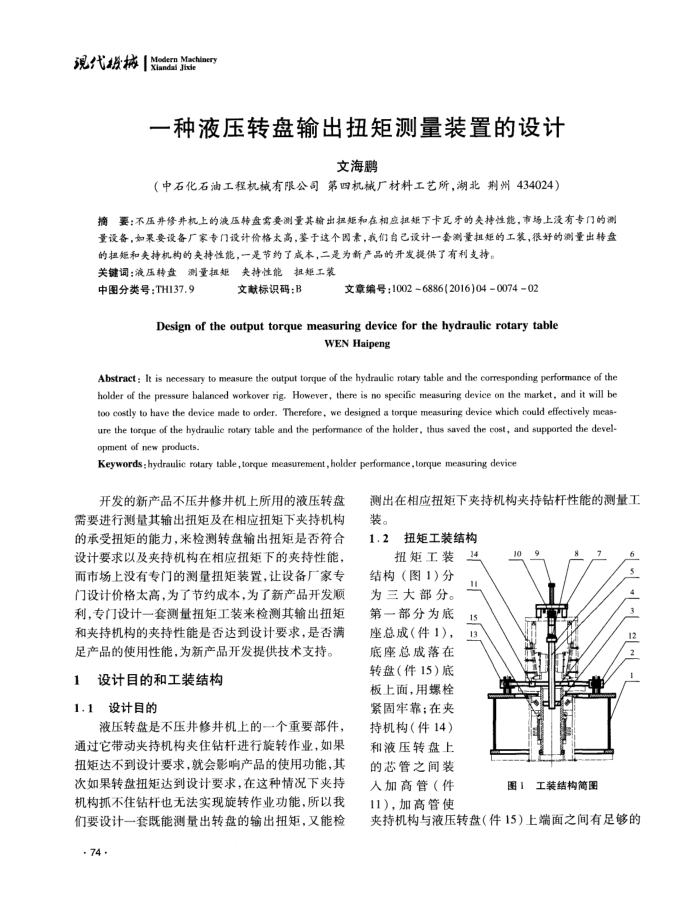

图1工装结构筒图
11），加高管使
夹持机构与液压转盘（件15）上端面之间有足够的
