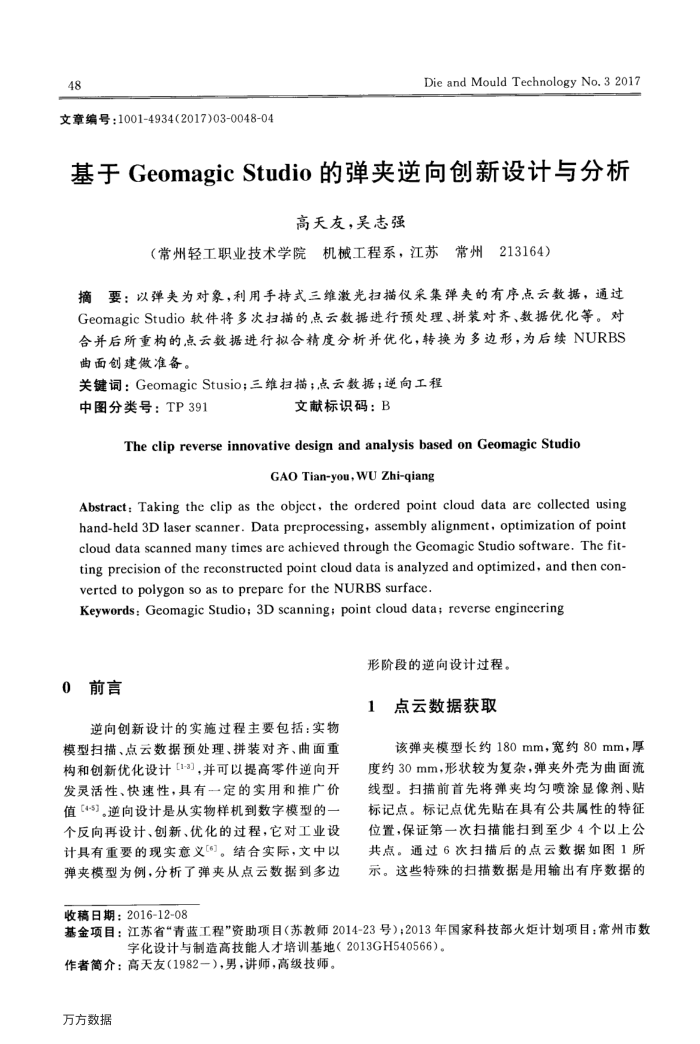

基于GeomagicStudio的弹夹逆向创新设计与分析
高天友，吴志强
（常州轻工职业技术学院机械工程系，江苏常州213164）
摘要：以弹夹为对象，利用手持式三维激光扫描仪采集弹夹的有序点云数据，通过 GeomagicStudio软件将多次扫描的点云数据进行预处理、拼装对齐、数据优化等。对合并后所重构的点云数据进行拟合精度分析并优化，转换为多边形，为后续NURBS 曲面创建做准备。
关键词：GeomagicStusio；三维扫描；点云数据；逆向工程
中图分类号：TP391
文献标识码：B
The clip reverse innovativedesign and analysis based on Geomagic Studio
GAO Tian-you, WU Zhi-qiang
Abstract: Taking the clip as the objcct, the ordered point cloud data are collected using hand-held3D laser scanner.Data preprocessing,assemblyalignmentoptimization of point cloud data scanned many times are achieved through the Geomagic Studio software. The fit-ting precision of the reconstructed point cloud data is analyzed and optimized, and then con-verted to polygon so as to prepare for the NURBS surface.
Keywords: Geomagic Studio; 3D scanning; point cloud data; reverse engincering
形阶段的逆向设计过程。
0前言
点云数据获取 1
逆向创新设计的实施过程主要包括：实物
模型扫描、点云数据预处理、拼装对齐、曲面重构和创新优化设计[1-3]，并可以提高零件逆向开发灵活性、快速性，具有一定的实用和推广价值（4-5]。逆向设计是从实物样机到数字模型的一个反向再设计、创新、优化的过程，它对工业设计具有重要的现实意义"。结合实际，文中以弹夹模型为例，分析了弹夹从点云数据到多边
该弹夹模型长约180mm，宽约80mm，厚度约30mm，形状较为复杂，弹夹外壳为曲面流线型。扫描前首先将弹夹均匀喷涂显像剂、贴标记点。标记点优先贴在具有公共属性的特征位置，保证第一次扫描能扫到至少4个以上公共点。通过6次扫描后的点云数据如图1所示。这些特殊的扫描数据是用输出有序数据的
