引言
·冲模技术·

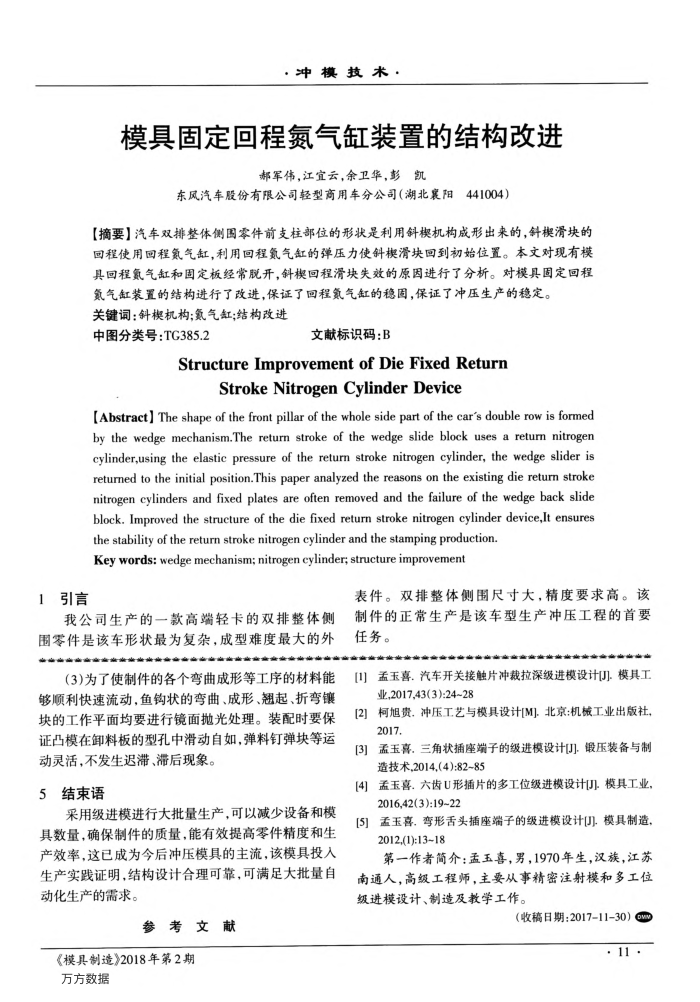

模具固定回程氮气缸装置的结构改进
郝军伟，江宜云，余卫华，彭凯
东风汽车股份有限公司轻型商用车分公司（湖北襄阳441004）
【摘要】汽车双排整体侧图零件前支柱部位的形状是利用斜模机构成形出来的，斜模滑块的回程使用回程氮气缸，利用回程氮气缸的弹压力使斜模滑块回到初始位置。本文对现有模具回程氨气缸和固定板经常脱开，斜模回程滑块失效的原因进行了分析。对模具固定回程
氮气缸装置的结构进行了改进，保证了回程氮气缸的稳固，保证了冲压生产的稳定。关键词：斜模机构：氮气缸；结构改进
中图分类号：TG385.2
文献标识码：B
Structure Improvement of Die FixedReturn
StrokeNitrogenCylinderDevice
[Abstract] The shape of the front pillar of the whole side part of the car's double row is formed by the wedge mechanism.The return stroke of the wedge slide block uses a retum nitrogen cylinder,using the elastic pressure of the return stroke nitrogen cylinder, the wedge slider is returmed to the initial position.This paper analyzed the reasons on the existing die return stroke nitrogen cylinders and fixed plates are often removed and the failure of the wedge back slide block. Improved the structure of the die fixed return stroke nitrogen cylinder device,It ensures
the stability of the return stroke nitrogen cylinder and the stamping production. Key words: wedge mechanism; nitrogen cylinder; structure improvement
表件。双排整体侧围尺寸大，精度要求高。该
我公司生产的一款高端轻卡的双排整体侧围零件是该车形状最为复杂，成型难度最大的外
（3)为了使制件的各个弯曲成形等工序的材料能够顺利快速流动.鱼钩状的弯曲、成形、翘起、折弯镶块的工作平面均要进行镜面抛光处理。装配时要保证凸模在卸料板的型孔中滑动自如，弹料钉弹块等运
动灵活，不发生迟滞、滞后现象。 5结束语
采用级进模进行大批量生产，可以减少设备和模具数量，确保制件的质量，能有效提高零件精度和生产效率，这已成为今后冲压模具的主流，该模具投入生产实践证明，结构设计合理可靠，可满足大批量自动化生产的需求。
参考文献
《模具制造》2018年第2期万方数据
制件的正常生产是该车型生产冲压工程的首要任务。
[1]孟玉喜.汽车开关接触片冲裁拉深级进模设计(]模具工
业,2017,43(3):24~28
[2】柯旭责.冲压工艺与模具设计[M].北京：机械工业出版社， 2017.
[3]孟玉高.三角状插座端子的级进模设计(1]锻压装备与制造技术,2014,(4):82~85
[4】孟玉喜.六齿U形插片的多工位级进模设计[]模具工业， 2016,42(3):19~22
[5]孟玉喜.弯形舌头插座端子的级进模设计(]模具制造，
2012,(1):13~18
第一作者简介：孟玉喜，男，1970年生，汉族，江苏南通人，高级工程师，主要从事精密注射模和多工位级进模设计、制造及教学工作。
（收稿日期：2017-1130）ow
.11.
