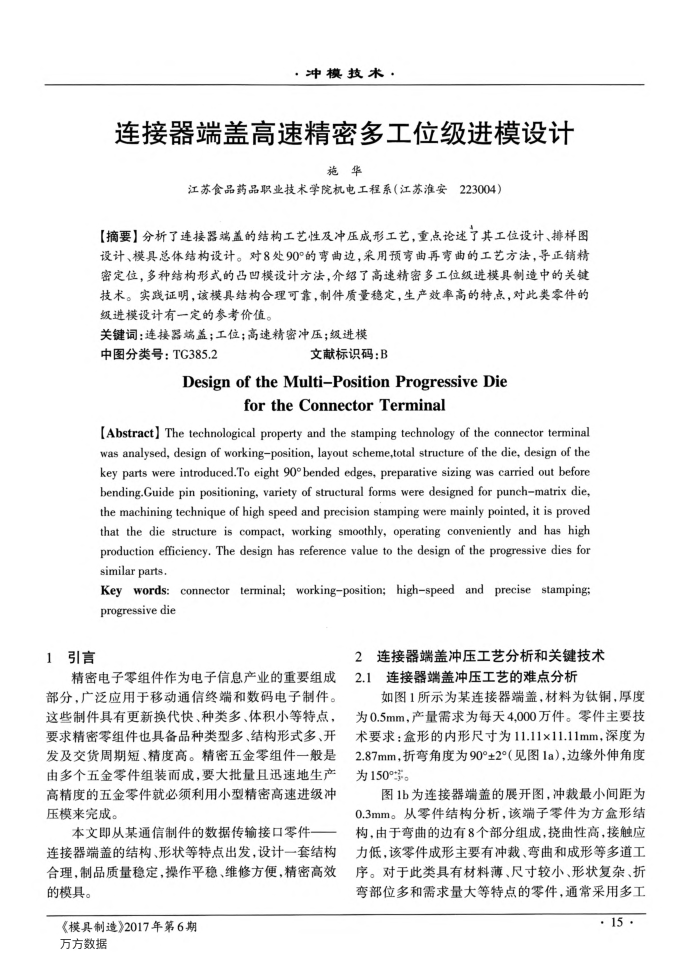

1引言
·冲模技术
连接器端盖高速精密多工位级进模设计
施华
江苏食品药品职业技术学院机电工程系（江苏淮安223004)
【摘要】分析了连接器端盖的结构工艺性及冲压成形工艺，重点论述了其工位设计、排样图设计、模具总体结构设计。对8处90°的弯曲边，采用预弯曲再弯曲的工艺方法，导正销精密定位，多种结构形式的凸凹模设计方法，介绍了高速精密多工位级进模具制造中的关键技术。实践证明，该模具结构合理可靠，制件质量稳定，生产效率高的特点，对此类零件的级进模设计有一定的参考价值。
关键词：连接器端盖；工位；高速精密冲压；级进模
中图分类号：TG385.2
文献标识码：B
DesignoftheMulti-PositionProgressiveDie
fortheConnectorTerminal
[Abstract] The technological property and the stamping technology of the connector terminal was analysed, design of workingposition, layout scheme,total structure of the die, design of the key parts were introduced.To eight 90°bended edges, preparative sizing was carried out before bending.Guide pin positioning, variety of structural forms were designed for punch-matrix die, the machining technique of high speed and precision stamping were mainly pointed, it is proved that the die structure is compact, working smoothly, operating conveniently and has high production efficiency. The design has reference value to the design of the progressive dies for similarparts.
Key words:connector terminal; working-position; highspeed and precise stamping: progressive die
连接器端盖冲压工艺分析和关键技术 2
精密电子零组件作为电子信息产业的重要组成部分，广泛应用于移动通信终端和数码电子制件。这些制件具有更新换代快、种类多、体积小等特点，要求精密零组件也具备品种类型多、结构形式多、开发及交货周期短、精度高。精密五金零组件一般是由多个五金零件组装而成，要大批量且迅速地生产高精度的五金零件就必须利用小型精密高速进级冲压模来完成。
本文即从某通信制件的数据传输接口零件
连接器端盖的结构、形状等特点出发，设计一套结构合理，制品质量稳定，操作平稳、维修方便，精密高效的模具。
《模具制造》2017年第6期万方数据
2.1连接器端盖冲压工艺的难点分析
如图1所示为某连接器端盖，材料为钛铜，厚度为0.5mm，产量需求为每天4.000万件。零件主要技术要求：盒形的内形尺寸为11.11x11.11mm，深度为 2.87mm，折弯角度为90°±2°（见图1a），边缘外伸角度为150°。
图1b为连接器端盖的展开图，冲裁最小间距为 0.3mm。从零件结构分析.该端子零件为方盒形结构，由于弯曲的边有8个部分组成，挠曲性高，接触应力低，该零件成形主要有冲裁、弯曲和成形等多道工序。对于此类具有材料薄、尺寸较小、形状复杂、折弯部位多和需求量大等特点的零件，通常采用多工
