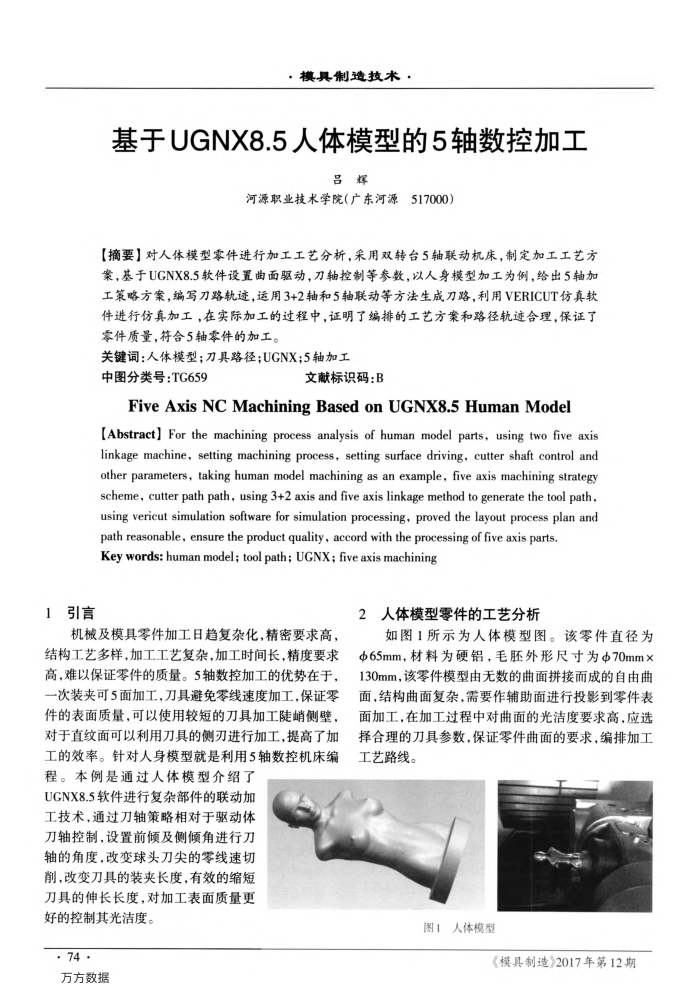

1引言
·模具制造技术·
基于UGNX8.5人体模型的5轴数控加工
吕辉
河源职业技术学院（广东河源517000）
【摘要】对人体模型零件进行加工工艺分析，采用双转台5轴联动机床，制定加工工艺方案，基于UCNX8.5软件设置曲面驱动，刀轴控制等参数，以人身模型加工为例，给出5轴加工策略方案，编写刀路轨迹，运用3+2轴和5轴联动等方法生成刀路，利用VERICUT仿真软件进行仿真加工，在实际加工的过程中，证明了编排的工艺方案和路径轨迹合理，保证了零件质量，符合5轴零件的加工。
关键词：人体模型；刀具路径；UGNX；5轴加工
中图分类号：TG659
文献标识码：B
FiveAxisNCMachiningBasedonUGNX8.5HumanModel
[Abstract] For the machining process analysis of human model parts, using two five axis linkage machine, setting machining process, setting surface driving, cutter shaft control and other parameters, taking human model machining as an example, five axis machining strategy scheme, cutter path path, using 3+2 axis and five axis linkage method to generate the tool path, using vericut simulation software for simulation processing, proved the layout process plan and
path reasonable, ensure the product quality, accord with the processing of five axis parts. Key words: human model; tool path; UCNX; five axis machining
2人体模型零件的工艺分析
机械及模具零件加工日趋复杂化，精密要求高，结构工艺多样，加工工艺复杂，加工时间长，精度要求高，难以保证零件的质量。5轴数控加工的优势在于，一次装夹可5面加工，刀具避免零线速度加工，保证零件的表面质量，可以使用较短的刀具加工陡峭侧壁，对于直纹面可以利用刀具的侧刃进行加工，提高了加工的效率。针对人身模型就是利用5轴数控机床编
程。本例是通过人体模型介绍了 UGNX8.5软件进行复杂部件的联动加工技术，通过刀轴策略相对于驱动体刀轴控制，设置前倾及侧倾角进行刀轴的角度，改变球头刀尖的零线速切削，改变刀具的装夹长度，有效的缩短刀具的伸长长度，对加工表面质量更好的控制其光洁度。
. 74 · 万方数据
如图1所示为人体模型图。该零件直径为中65mm，材料为硬铝，毛胚外形尺寸为Φ70mmx 130mm，该零件模型由无数的曲面拼接而成的自由曲面，结构曲面复杂，需要作辅助面进行投影到零件表面加工，在加工过程中对曲面的光洁度要求高，应选择合理的刀具参数，保证零件曲面的要求，编排加工工艺路线。
图1人体模型
《模具制造》2017年第12期
