1引言
·模具制造技术·

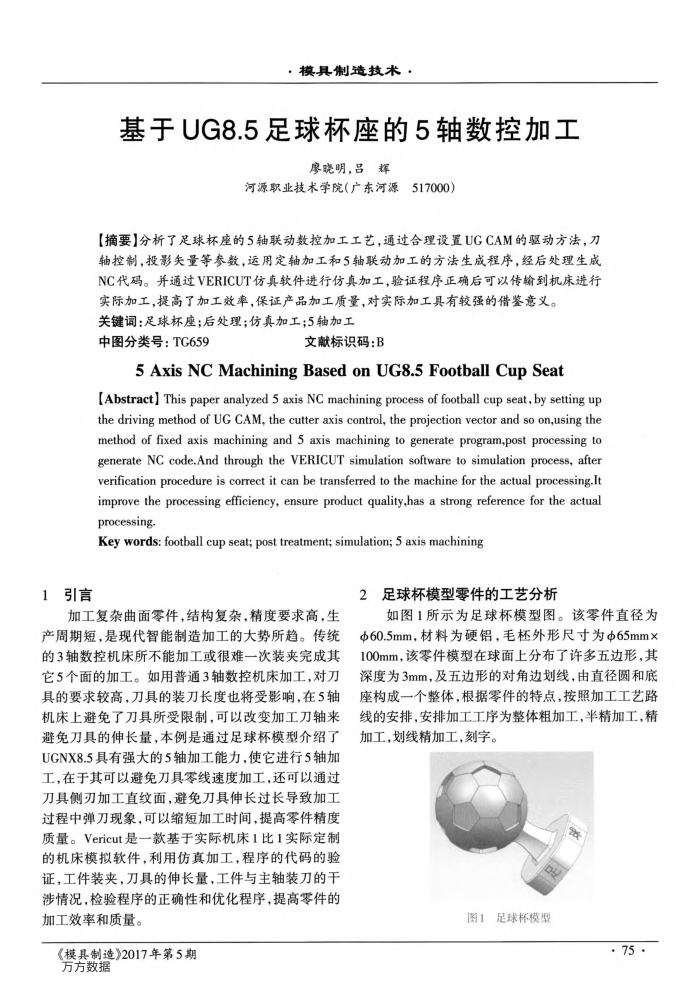

基于UG8.5足球杯座的5轴数控加工
廖晓明，吕辉
河源职业技术学院（广东河源517000）
【摘要】分析了足球杯座的5轴联动数控加工工艺，通过合理设置UGCAM的驱动方法，刀轴控制，投影失量等参数，运用定轴加工和5轴联动加工的方法生成程序，经后处理生成 NC代码。并通过VERICUT仿真软件进行仿真加工，验证程序正确后可以传输到机床进行
实际加工，提高了加工效率，保证产品加工质量，对实际加工具有较强的借鉴意义。关键词：足球杯座；后处理；仿真加工；5轴加工
中图分类号：TG659
文献标识码：B
5AxisNCMachiningBasedonUG8.5FootballCupSeat
[Abstract] This paper analyzed 5 axis NC machining process of football cup seat,by setting up the driving method of UG CAM, the cutter axis control, the projection vector and so on,using the method of fixed axis machining and 5 axis machining to generate program,post processing to generate NC code.And through the VERICUT simulation software to simulation process, after verification procedure is correct it can be transferred to the machine for the actual processing.It improve the processing efficiency, ensure product quality,has a strong reference for the actual processing.
Key words:football cup seat; posttreatment; simulation; 5 axis machining
2足球杯模型零件的工艺分析
加工复杂曲面零件，结构复杂，精度要求高，生产周期短，是现代智能制造加工的大势所趋。传统的3轴数控机床所不能加工或很难一次装夹完成其它5个面的加工。如用普通3轴数控机床加工，对刀具的要求较高，刀具的装刀长度也将受影响，在5轴机床上避免了刀具所受限制，可以改变加工刀轴来避免刀具的伸长量，本例是通过足球杯模型介绍了 UGNX8.5具有强大的5轴加工能力，使它进行5轴加工，在于其可以避免刀具零线速度加工，还可以通过刀具侧刃加工直纹面，避免刀具伸长过长导致加工过程中弹刀现象，可以缩短加工时间，提高零件精度质量。Vericut是一款基于实际机床1比1实际定制的机床模拟软件，利用仿真加工，程序的代码的验证，工件装夹，刀具的伸长量，工件与主轴装刀的干涉情况，检验程序的正确性和优化程序，提高零件的加工效率和质量。
《模具制造》2017年第5期万方数据
如图1所示为足球杯模型图。该零件直径为 Φ60.5mm，材料为硬铝，毛杯外形尺寸为Φ65mmx 100mm，该零件模型在球面上分布了许多五边形，其深度为3mm，及五边形的对角边划线，由直径圆和底座构成一个整体，根据零件的特点，按照加工工艺路线的安排，安排加工工序为整体粗加工，半精加工，精加工，划线精加工，刻字。
图1足球杯模型
· 75·
