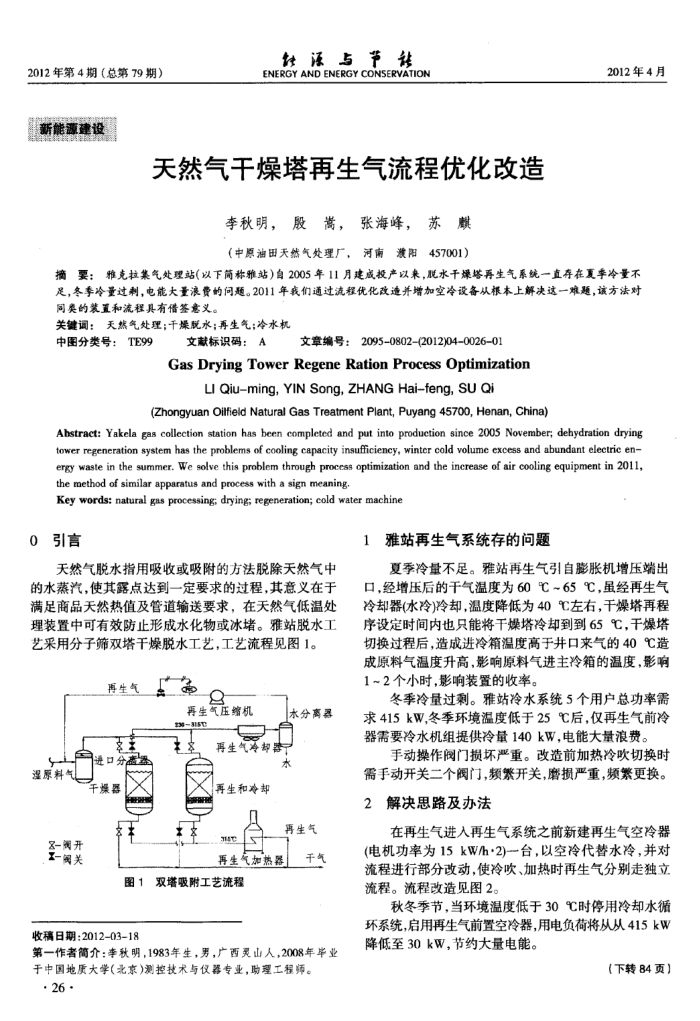

天然气干燥塔再生气流程优化改造
李秋明，股嵩，张海峰，苏麒（中原油田天然气处理厂，河南濮阳457001）
2012年4月
摘要：雅克拉集气处理站（以下简称雅站）自2005年11月建成投产以来，股水干燥塔再生气系统一直存在夏率冷量不足，冬季冷量过刺，电能大量浪费的问题。2011年我们通过流程优化改造并增加空冷设备从根本上解决这一难题，该方法对司类的装置和流程具有借签意义。
关键调：天然气处理；干燥脱水：再生气；冷水机
中图分类号：TE99
文献标识码：A
文章编号：2095-0802-(2012)04-0026-01
GasDryingTowerRegeneRationProcessOptimization
LI Qiu-ming, YIN Song, ZHANG Hai-feng, SU Qi
(Zhongyuan Oifield Natural Gas Treatment Plant, Puyang 4570o, Henan, China)
Abstract: Yakela gas collection station has been completed and put into production since 2005 November; dehydration drying tower regeneration system has the problems of cooling capacity insufficiency, winter cold volume excess and abundant electric en-ergy waste in the summer. We solve this problem through process optimization and the increase of air cooling equipment in 2011, the method of similar apparatus and process with a sign meaning.
Key words: natural gas processing; drying; regeneration; cold water machine
引言 o
天然气脱水指用吸收或吸附的方法脱除天然气中的水蒸汽，使其露点达到一定要求的过程，其意义在于满足商品天然热值及管道输送要求，在天然气低温处理装置中可有效防止形成水化物或冰堵。雅站脱水工艺采用分子筛双塔干燥脱水工艺，工艺流程见图1。
再生气进口分高源
湿原料。
干燥器**
-阀开至国关
Q
再生气压缩机
水分离器
再生气冷都费
水
再生和冷却 R
贝
再生气
再生气加热器
图1双塔吸附工艺流程
收稿日期：2012-03-18
千气
第一作者简介：李秋明，1983年生，男，广西灵山人，2008年毕业
于中国地质大学(北京)测控技术与仅器专业，助理工程师。·26·
雅站再生气系统存的问题 1
夏季冷量不足。雅站再生气引自膨胀机增压端出口，经增压后的干气温度为60℃~65℃，虽经再生气冷却器(水冷)冷却，温度降低为40C左右，于燥塔再程序设定时间内也只能将干燥塔冷却到到65℃，干爆燥塔切换过程后，造成进冷箱温度高于井口来气的40℃造成原料气温度升高，影响原料气进主冷箱的温度，影响 1~2个小时，影响装置的收率。
冬季冷量过剩。雅站冷水系统5个用户总功率需
求415kW冬季环境温度低于25C后，仅再生气前冷器需要冷水机组提供冷量140kW，电能大量浪费。
手动操作阅门损坏严重。改造前加热冷吹切换时需手动开关二个阀门，频寒开关，磨损严重，频繁更换。 2解决思路及办法
在再生气进入再生气系统之前新建再生气空冷器(电机功率为15kW/h·2)-台，以空冷代替水冷，并对流程进行部分改动，使冷吹、加热时再生气分别走独立流程。流程改造见图2。
秋冬季节，当环境温度低于30℃时停用冷却水循环系统，启用再生气前置空冷器，用电负荷将从从415kW 降低至30kW，节约大量电能。
（下转84页）
