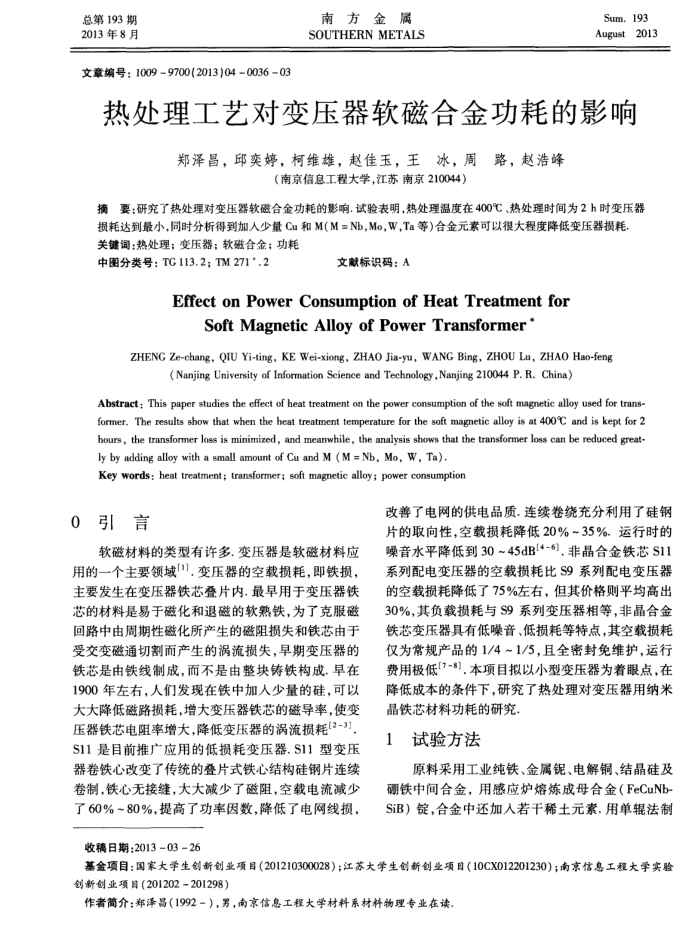

热处理工艺对变压器软磁合金功耗的影响
郑泽昌，邱奕婷，柯维雄，赵佳玉，王冰，周路，赵浩峰
（南京信息工程大学，江苏南京210044）
摘要：研究了热处理对变压器软磁合金功耗的影响.试验表明，热处理温度在400℃、热处理时间为2h时变压器损耗达到最小，同时分析得到加入少量Cu和M(M=Nb，Mo，W，Ta等）合金元素可以很大程度降低变压器损耗关键调：热处理；变压器：软磁合金；功耗
中图分类号：TG113.2；TM271*.2
文献标识码：A
EffectonPowerConsumptionofHeatTreatmentfor
Soft Magnetic Alloy of Power Transformer*
ZHENG Ze-chang, QIU Yi-ting,KE Wei-xiong,ZHAO Jia-yu,WANG Bing,ZHOU Lu, ZHAO Hao-feng
(Nanjing University of Information Science and Technology,Nanjing 210044 P. R. China)
Abstract : This paper studies the effect of heat treatment on the power consumption of the soft magnetic alloy used for trans-former. The results show that when the heat treatment temperature for the soft magnetic alloy is at 400°C and is kept for 2 hours, the transformer loss is minimized, and meanwhile, the analysis shows that the transformer loss can be reduced great-ly by adding alloy with a small amount of Cu and M (M = Nb, Mo, W, Ta),
Key words: heat treatment; transformer; soft magnetic alloy; power consumption
0引言
软磁材料的类型有许多.变压器是软磁材料应用的一个主要领域"，变压器的空载损耗，即铁损，主要发生在变压器铁芯叠片内.最早用于变压器铁芯的材料是易于磁化和退磁的软熟铁，为了克服磁回路中由周期性磁化所产生的磁阻损失和铁芯由于受交变磁通切割而产生的涡流损失，早期变压器的铁芯是由铁线制成，而不是由整块铸铁构成.早在 1900年左右，人们发现在铁中加人少量的硅，可以大大降低磁路损耗，增大变压器铁芯的磁导率，使变压器铁芯电阻率增大，降低变压器的涡流损耗(2-3] S11是目前推广应用的低损耗变压器.S11型变压器卷铁心改变了传统的叠片式铁心结构硅钢片连续卷制，铁心无接缝，大大减少了磁阻，空载电流减少了60%~80%，提高了功率因数，降低了电网线损，
收稿日期：2013-03-26
改善了电网的供电品质.连续卷绕充分利用了硅钢片的取向性，空载损耗降低20%~35%.运行时的噪音水平降低到30~45dB[4-6].非晶合金铁芯S11 系列配电变压器的空载损耗比S9系列配电变压器的空载损耗降低了75%左右，但其价格则平均高出 30%，其负载损耗与S9系列变压器相等，非晶合金铁芯变压器具有低噪音、低损耗等特点，其空载损耗仅为常规产品的1/4~1/5，且全密封免维护，运行费用极低[7-8].本项目拟以小型变压器为着眼点，在降低成本的条件下，研究了热处理对变压器用纳米
晶铁芯材料功耗的研究 1试验方法
原料采用工业纯铁、金属锯、电解铜、结晶硅及硼铁中间合金，用感应炉熔炼成母合金（FeCuNb-SiB）锭，合金中还加人若干稀土元素.用单辊法制
基金项目：国家大学生创新创业项目（201210300028）；江苏大学生创新创业项目（10CX012201230）；南京信息工程大学实验创新创业项目（201202201298）
作者简介：郑泽昌（1992-），男，南京信息工程大学材料系材料物理专业在读
