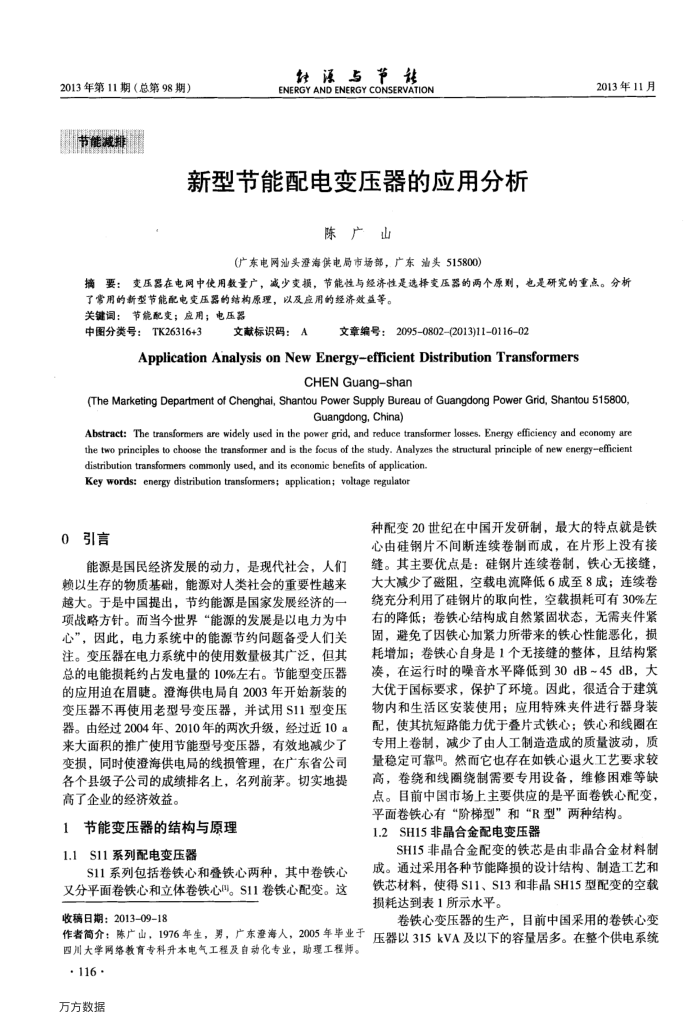

新型节能配电变压器的应用分析
陈广山
(广东电网汕头澄海供电局市场部，广东油头515800)
2013年11月
摘要：变压器在电网中使用数量广，减少变损，节能性与经济性是选择变压器的两个原则，电是研究的重点。分析了需用的新型节能配电变压器的结构原理，以及应用的经济效益等。
关键词：节能配变；应用；电压器
中图分类号：TK26316+3
文献标识码：A
文章编号：2095-0802(2013)11011602
ApplicationAnalysisonNewEnergy-efficientDistributionTransformers
CHEN Guang-shan
oonsooeneoeeoee
Guangdong, China)
Abstract: The transformers are widely used in the power grid, and reduce transformer losses, Energy efficiency and economy are the two principles to choose the transformer and is the focus of the study. Analyzes the structural principle of new energyefficient
distribution transfomers commonly used, and its economic benefits of application. Key words: energy distribution transfomers; application; voltage regulator
0引言
能源是国民经济发展的动力，是现代社会，人们赖以生存的物质基础，能源对人类社会的重要性越来越大。于是中国提出，节约能源是国家发展经济的一项战略方针。面当今世界“能源的发展是以电力为中心”，因此，电力系统中的能源节约问题备受人们关注。变压器在电力系统中的使用数量极其广泛，但其总的电能损耗约占发电量的10%左右。节能型变压器的应用迫在眉睫。澄海供电局自2003年开始新装的变压器不再使用老型号变压器，并试用S11型变压器。由经过2004年、2010年的两次升级，经过近10a 来大面积的推广使用节能型号变压器，有效地减少了变损，同时使澄海供电局的线损管理，在广东省公司各个县级子公司的成绩排名上，名列前茅。切实地提高了企业的经济效益。
1节能变压器的结构与原理 1.1S11系列配电变压器
S11系列包括卷铁心和叠铁心两种，其中卷铁心又分平面卷铁心和立体卷铁心。S11卷铁心配变。这
种配变20世纪在中国开发研制，最大的特点就是铁心由硅钢片不间断连续卷制而成，在片形上没有接缝。其主要优点是：硅钢片连续卷制，铁心无接缝，大大减少了磁阻，空载电流降低6成至8成；连续卷绕充分利用了硅钢片的取向性，空载损耗可有30%左右的降低；卷铁心结构成自然紧固状态，无需夹件紧固，避免了因铁心加紧力所带来的铁心性能恶化，损耗增加；卷铁心自身是1个无接缝的整体，且结构紧凑，在运行时的噪音水平降低到30dB~45dB，大大优于国标要求，保护了环境。因此，很适合于建筑物内和生活区安装使用；应用特殊夹件进行器身装配，使其抗短路能力优于叠片式铁心；铁心和线圈在专用上卷制，减少了由人工制造造成的质量波动，质量稳定可靠。然而它也存在如铁心退火工艺要求较高，卷绕和线圈绕制需要专用设备，维修困难等缺点。目前中国市场上主要供应的是平面卷铁心配变，
平面卷铁心有“阶梯型”和“R型”两种结构。 1.2SH15非晶合金配电变压器
SH15非晶合金配变的铁芯是由非晶合金材料制成。通过采用各种节能降损的设计结构、制造工艺和铁芯材料，便得S11、S13和非晶SH15型配变的空载损耗达到表1所示水平。
收稿日期：2013-09-18
卷铁心变压器的生产，目前中国采用的卷铁心变
作者简介：陈广山。1976年生，男，广东潼海人，2005年毕业于压器以315kVA及以下的容量居多。在整个供电系统四川大学网络教育专科升本电气工程及自动化专业，助理工程师。
