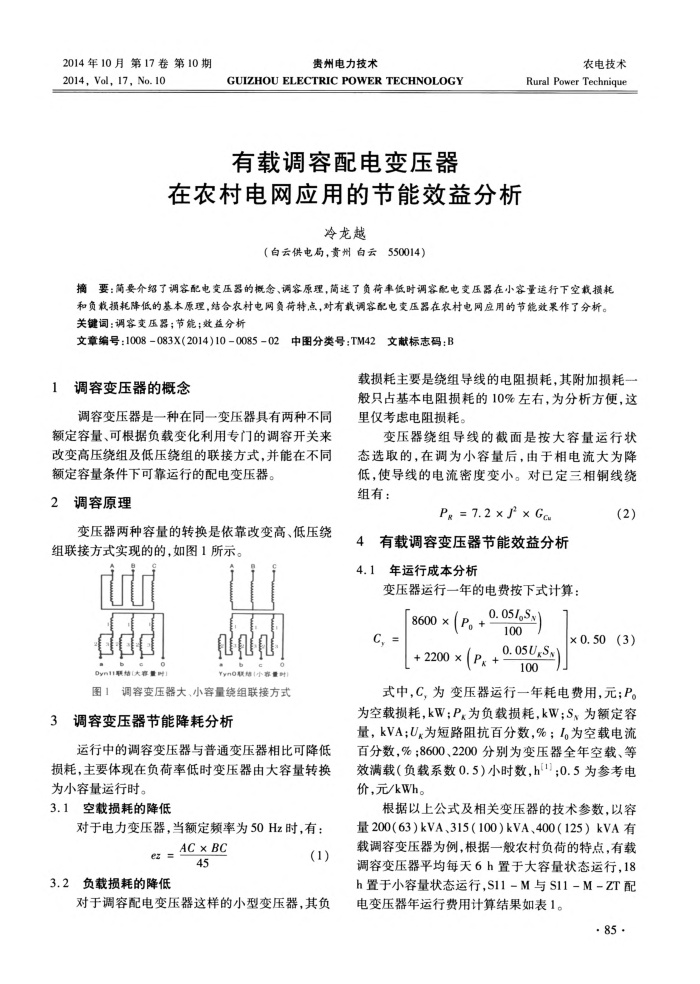

2014年10月第17卷第10期 2014,Vol,17,No.10
贵州电力技术
GUIZHOU ELECTRIC POWER TECHNOLOGY 有载调容配电变压器
在农村电网应用的节能效益分析
冷龙越
（白云供电局，责州白云550014）
农电技术
Rural Power Technique
摘要：简要介绍了调客配电变压器的概念、满容原理，简了负荷率低时调容配电变压器在小容量运行下空载损耗和负载损耗降低的基本原理，结合农村电网负荷特点，对有载调容配电变压器在农村电网应用的节能效果作了分析。关键词：调容变压器；节能；效益分析
文章编号：1008-083X(2014)10-0085-02中图分类号：TM42文献标志码：B
调容变压器的概念 1
调容变压器是一种在同一变压器具有两种不同额定容量、可根据负载变化利用专门的调容开关来改变高压绕组及低压绕组的联接方式，并能在不同
额定容量条件下可靠运行的配电变压器。 2调容原理
变压器两种容量的转换是依靠改变高、低压绕组联接方式实现的的，如图1所示。
Dyn11职结(大客量)
Yynou然（小容量s
图1调容变压器大、小容量绕组联接方式
3调容变压器节能降耗分析
运行中的调容变压器与普通变压器相比可降低损耗，主要体现在负荷率低时变压器由大容量转换为小容量运行时。
3.1空载损耗的降低
对于电力变压器，当额定频率为50Hz时，有：
e = AC × BC
(1)
45
3.2负载损耗的降低
对于调容配电变压器这样的小型变压器，其负
载损耗主要是绕组导线的电阻损耗，其附加损耗一般只占基本电阻损耗的10%左右，为分析方便，这里仅考虑电阻损耗。
变压器绕组导线的截面是按大容量运行状态选取的，在调为小容量后，由于相电流大为降低，使导线的电流密度变小。对已定三相铜线绕组有：
Px = 7. 2 × J × Gc
4有载调容变压器节能效益分析 4.1年运行成本分析
变压器运行一年的电费按下式计算：
8600X
C
+2200 ×
0.05/S）
100
0.05U,S
100
(2)
×0.50(3)
式中，C，为变压器运行一年耗电费用，元；P。为空载损耗，kW；Pk为负载损耗，kW；S为额定容量，kVA；U.为短路阻抗百分数，%；I。为空载电流百分数，%；8600、2200分别为变压器全年空载、等效满载（负载系数0.5）小时数，h(1)；0.5为参考电价，元/kWh。
根据以上公式及相关变压器的技术参数，以容量200(63)kVA、315(100)kVA、400(125）kVA有载调容变压器为例，根据一般农村负荷的特点，有载调容变压器平均每天6h置于大容量状态运行，18 h置于小容量状态运行,S11-M与S11-M-ZT配电变压器年运行费用计算结果如表1。
·85.
