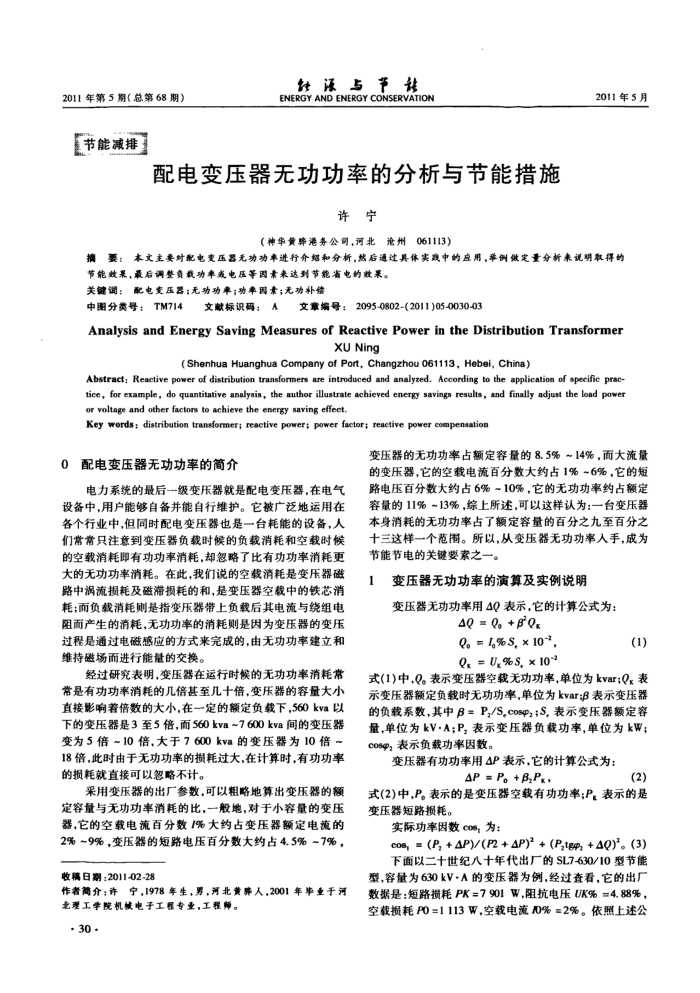

配电变压器无功功率的分析与节能措施
许宁
（神华黄韩港务公司，河北沧州061113）
2011年5月
描要：本文主要对配电变压器无功功率进行介绍和分析，然后通过具体实践中的应用，举例做定量分新来说明取得的
节能效采，最后调整负载功率或电压等因素来达到节能省电的效果。关键调：配电变压器：无功功率；功率因素；无功补偿
中图分类号：TM714
文献标识码：A
文章编号：2095-0802-(2011)05-0030-03
Analysis and Energy Saving Measures of ReactivePower in theDistribution Transformer
xU Ning
(Shenhua Huanghua Company of Port, Changzhou 061113, Hebei, China)
Abstract: Reactive power of distribution transformers are introduced and analyzed. Aecording to the application of specific prac-tice, for example, do quantitative analysis, the author illustrate achieved energy savings results, and finally adjust the load power or voltage and other factors to achieve the energy saving effect.
Key words: distribution transformer; reactive power; power factor; reactive power compensation
0
配电变压器无功功率的简介
电力系统的最后一级变压器就是配电变压器，在电气
设备中，用户能够自备并能自行维护。它被广泛地运用在各个行业中，但同时配电变压器也是一台耗能的设备，人们常常只注意到变压器负载时候的负载消耗和空载时候的空载消耗即有功功率消耗，却忽略了比有功功率消耗更大的无功功率消耗。在此，我们说的空载消耗是变压器磁路中涡流损耗及磁滞损耗的和，是变压器空载中的铁芯消耗；而负载消耗则是指变压器带上负载后其电流与绕组电阻面产生的消耗，无功功率的消耗则是因为变压器的变压过程是通过电磁感应的方式来完成的，由无功功率建立和维持磁场而进行能量的交换。
经过研究表明，变压器在运行时候的无功功率消耗常常是有功功率消耗的几倍甚至几十倍，变压器的容量大小直接影响着倍数的大小，在一定的额定负载下，560kva以下的变压器是3至5倍，而560kva~7600kva间的变压器变为5倍~10倍，大于7600kva的变压器为10倍 18倍，此时由于无功功率的损耗过大，在计算时，有功功率的损耗就直接可以忽略不计。
采用变压器的出厂参数，可以粗略地算出变压器的额定容量与无功功率消耗的比，一般地，对于小容量的变压器，它的空载电流百分数1%大约占变压器额定电流的 2%~9%，变压器的短路电压百分数大约占4.5%~7%，
收稿日期：2011-02-28
作者简介：许宁，1978年生，男，河北黄募人，2001年毕业于河
北理工学院机城电子工程专业，工程师。·30 .
变压器的无功功率占额定容量的8.5%~14%，面大流量的变压器，它的空载电流百分数大约占1%~6%，它的短路电压百分数大约占6%~10%，它的无功功率约占额定容量的11%~13%，综上所述，可以这样认为：一台变压器本身消耗的无功功率占了额定容量的百分之九至百分之十三这样一个范围。所以，从变压器无功功率人手，成为节能节电的关键要素之一。
变压器无功功率的演算及实例说明
变压器无功功率用AQ表示，它的计算公式为：
Q=Q。+βQk
Q。=I,%S, × 102, Q = U,%S, × 10-2
(1)
式(1)中，Q。表示变压器空载无功功率，单位为kvar;Q表示变压器额定负载时无功功率，单位为kvar;β表示变压器的负载系数，其中β=P,/S,cosP2;S，表示变压器额定容量，单位为kV·A;P，表示变压器负载功率，单位为kW； c0；表示负载功率因数。
变压器有功功率用4P表示，它的计算公式为：
△P = P。+β,Px,
(2)
式(2)中,P。表示的是变压器空载有功功率;P，表示的是变压器短路损耗。
实际功率因数cos；为：
cos, = (P, +P)/(P2 + AP)* + (P,teP: +Q)。 (3) 下面以二十世纪八十年代出厂的SL7-630/10型节能
型，容量为630kV-A的变压器为例，经过查看，它的出厂数据是：短路损耗PK=7901W，阻抗电压UK%=4.88%，空载损耗P0=1113W，空载电流10%=2%。依照上述公
