上海节能

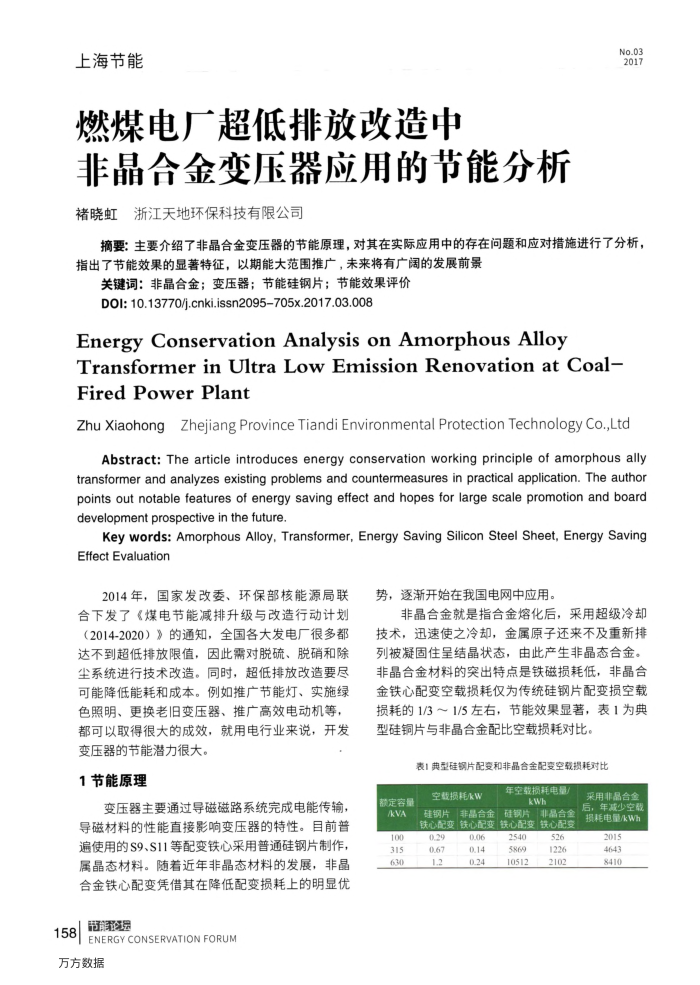

燃煤电厂超低排放改造中
非晶合金变压器应用的节能分析褚晓虹浙江天地环保科技有限公司
No0
摘要：主要介绍了非晶合金变压器的节能原理，对其在实际应用中的存在问题和应对措施进行了分析，指出了节能效果的显著特征，以期能大范围推广，未来将有广阔的发展前景
关键词：非晶合金；变压器；节能硅钢片；节能效果评价 D0l:10.13770/j.cnki.issn2095705x.2017.03.008
EnergyConservationAnalysisonAmorphousAlloy
TransformerinUltraLowEmissionRenovationatCoal-FiredPowerPlant
Zhu XiaohongZhejiang Province Tiandi Environmental Protection Technology Co.,Ltd
Abstract: The article introduces energy conservation working principle of amorphous ally transformer and analyzes existing problems and countermeasures in practical application. The author eoaeeeeeeeeeo development prospective in the future
Key words: Amorphous Alloy, Transformer, Energy Saving Silicon Steel Sheet, Energy Saving EffectEvaluation
2014年，国家发改委、环保部核能源局联合下发了《煤电节能减排升级与改造行动计划（2014-2020）》的通知，全国各大发电厂很多都达不到超低排放限值，因此需对脱硫、脱硝和除尘系统进行技术改造。同时，超低排放改造要尽可能降低能耗和成本。例如推广节能灯、实施绿色照明、更换老旧变压器、推广高效电动机等，都可以取得很大的成效，就用电行业来说，开发
变压器的节能潜力很大。 1节能原理
变压器主要通过导磁磁路系统完成电能传输；导磁材料的性能直接影响变压器的特性。目前普遍使用的S9、S11等配变铁心采用普通硅钢片制作属晶态材料。随着近年非晶态材料的发展，非显合金铁心配变凭借其在降低配变损耗上的明显优
158
节能
ENERGY CONSERVATION FORUM
万方数据
势，逐渐开始在我国电网中应用。
非晶合金就是指合金熔化后，采用超级冷却技术，迅速使之冷却，金属原子还来不及重新排列被凝固住呈结晶状态，由此产生非晶态合金。非晶合金材料的突出特点是铁磁损耗低，非晶合金铁心配变空载损耗仅为传统硅钢片配变损空载损耗的1/3～1/5左右，节能效果显著，表1为典型硅铜片与非晶合金配比空载损耗对比。
表1典型硅钢片配变和非晶合金配变空载损耗对比
空载损耗/kw
kVA 100 315 630
鞋钢
铁心配要 620 0.67 1.2
0.06 0.14 0.24
年空载损群电
kw
铁心配 2540 5869 10512
526 1226 2102
2015 4643 8410
