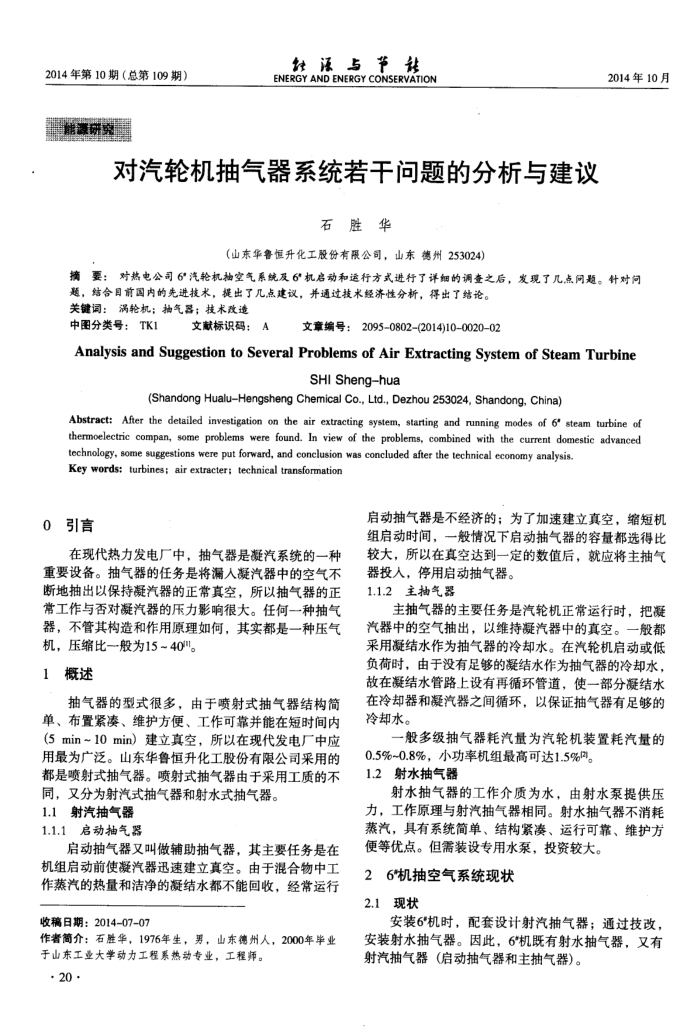

对汽轮机抽气器系统若干问题的分析与建议
石胜华
（山东华鲁恒升化工股份有限公司，山东德州253024)
2014年10月
摘要：对热电公司6"汽轮机抽空气系统及6"机启动和运行方式进行了详细的调查之后，发观了几点间题。针对问
题，结合目前国内的先进技术，提出了几点建议，并通过技术经济性分析，得出了结论。关键词：涡轮机；抽气器；技术改造
中图分类号：TK1
文献标识码：A
文章编号：20950802(2014)10-002002
Analysis andSuggestion toSeveral Problems of AirExtracting System of SteamTurbine
SHI Sheng-hua
(Shandong HualuHengsheng Chemical Co., Ltd.,Dezhou 253024, Shandong,China)
Abstract:After the detailed investigation on the air extracting system, starting and running modes of 6' steam turbine of thermoelectric compan, some problems were found. In view of the problems, combined with the current domestic advanced
technology, some suggestions were put forward, and conclusion was concluded after the technical economy analysis. Key words: turbines; air extracter; technical transformation
0引言
在现代热力发电厂中，抽气器是凝汽系统的一种重要设备。抽气器的任务是将漏人凝汽器中的空气不断地抽出以保持凝汽器的正常真空，所以抽气器的正常工作与否对凝汽器的压力影响很大。任何一种抽气器，不管其构造和作用原理如何，其实都是一种压气
机，压缩比般为15~40"。 1概述
抽气器的型式很多，由于喷射式抽气器结构简单、布置紧凑、维护方便、工作可靠并能在短时间内(5min~10min）建立真空，所以在现代发电厂中应用最为广泛。山东华鲁恒升化工股份有限公司采用的都是喷射式抽气器。喷射式抽气器由于采用工质的不同，又分为射汽式抽气器和射水式抽气器。
1.1射汽抽气器 1.1.1启动抽气器
启动抽气器又叫做辅助抽气器，其主要任务是在机组启动前使凝汽器迅速建立真空。由于混合物中工作蒸汽的热量和洁净的凝结水都不能回收，经常运行
收稿日期：2014-07-07
作者简介：石胜华，1976年生，男，山东德州人，2000年串业
于山东工业大学动力工程系热动专业，工程师。 20 ·
启动抽气器是不经济的；为了加速建立真空，缩短机组启动时间，一般情况下启动抽气器的容量都选得比较大，所以在真空达到一定的数值后，就应将主抽气
器投人，停用启动抽气器。 1.1.2主抽气器
主抽气器的主要任务是汽轮机正常运行时，把凝汽器中的空气抽出，以维持凝汽器中的真空。一般都采用凝结水作为抽气器的冷却水。在汽轮机启动或低负荷时，由于没有足够的凝结水作为抽气器的冷却水，故在凝结水管路上设有再循环管道，使一部分凝结水在冷却器和凝汽器之间循环，以保证抽气器有足够的冷却水。
一般多级抽气器耗汽量为汽轮机装置耗汽量的
0.5%~0.8%，小功率机组最高可达1.5%2)。 1.2射水抽气器
射水抽气器的工作介质为水，由射水泵提供压力，工作原理与射汽抽气器相同。射水抽气器不消耗蒸汽，具有系统简单、结构紧凌、运行可靠、维护方便等优点。但需装设专用水泵，投资较大。
26*机抽空气系统现状 2.1现状
安装6机时，配套设计射汽抽气器；通过技改安装射水抽气器。因此，6*机既有射水抽气器，又有射汽抽气器（启动抽气器和主抽气器）。
