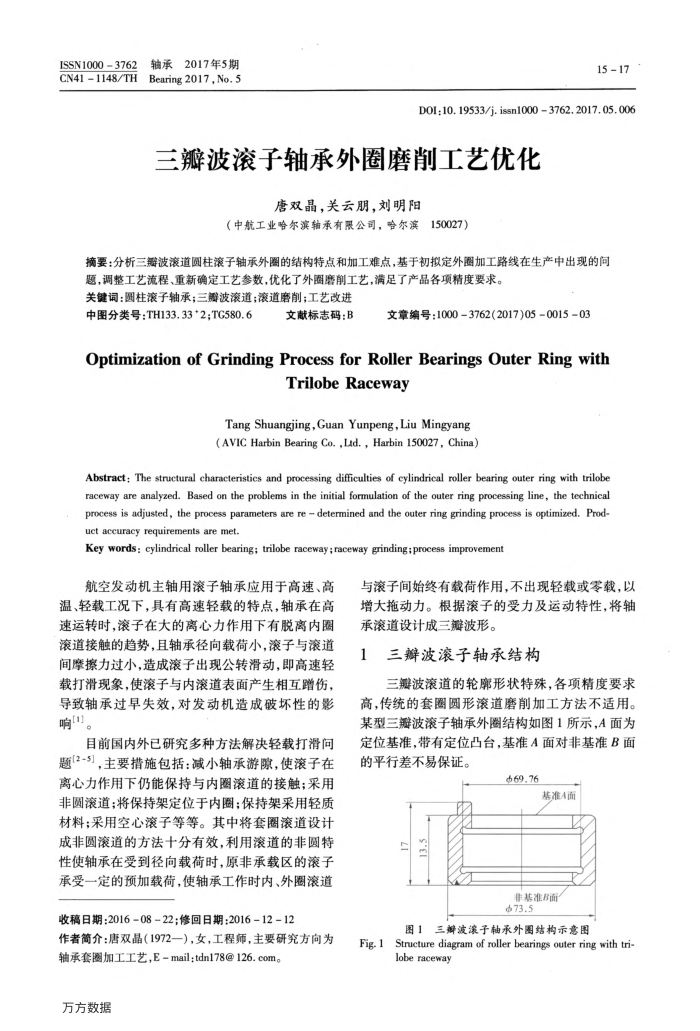

三瓣波滚子轴承外圈磨削工艺优化
唐双晶，关云朋，刘明阳
（中航工业哈尔滨轴承有限公司，哈尔滨150027）
摘要：分析三瓣波滚道圆柱滚子轴承外圈的结构特点和加工难点，基于初拟定外圈加工路线在生产中出现的间
题，调整工艺流程、重新确定工艺参数，优化了外圈磨前工艺，满足了产品各项精度要求。关键词：圆柱滚子轴承：三疆波滚道：滚道磨削：工艺改进
中图分类号：TH133.33*2;TG580.6
文献标志码：B
文章编号：10003762(2017)05001503
OptimizationofGrindingProcessforRollerBearingsOuterRingwith
TrilobeRaceway
Tang Shuangjing, Guan Yunpeng,Liu Mingyang(AVIC Harbin Bearing Co. ,Lid. , Harbin 150027, China)
Abstract: The structural characteristics and processing difficulties of cylindrical roller bearing outer ring with trilobe raceway are analyzed. Based on the problems in the initial formulation of the outer ring processing line, the technical process is adjusted, the process parameters are re determined and the outer ring grinding process is optimized. Prod-uct accuracy requirements are met.
Key words: cylindrical roller bearing; trilobe raceway;raceway grinding;process improvement
航空发动机主轴用滚子轴承应用于高速、高温、轻载工况下，具有高速轻载的特点，轴承在高速运转时，滚子在大的离心力作用下有脱离内圈滚道接触的趋势，且轴承径向载荷小，滚子与滚道间摩擦力过小，造成滚子出现公转滑动，即高速轻载打滑现象，使滚子与内滚道表面产生相互蹭伤，导致轴承过早失效，对发动机造成破坏性的影响[1]。
目前国内外已研究多种方法解决轻载打滑问题[2-5]，主要措施包括：减小轴承游隙，使滚子在离心力作用下仍能保持与内圈滚道的接触；采用非圆滚道；将保持架定位于内圈；保持架采用轻质材料：采用空心滚子等等。其中将套圈滚道设计成非圆滚道的方法十分有效，利用滚道的非圆特性使轴承在受到径向载荷时，原非承载区的滚子承受一定的预加载荷，使轴承工作时内、外圈滚道
收稿日期：2016-08-22；修回日期：2016-12-12
作者简介：唐双晶（1972一），女，工程师，主要研究方向为
轴承套圈加工工艺，E-mail：tdn178@126.com。万方数据
与滚子闻始终有载荷作用，不出现轻载或零载，以增大拖动力。根据滚子的受力及运动特性，将轴承滚道设计成三瓣波形。
三瓣波滚子轴承结构
三瓣波滚道的轮廊形状特殊，各项精度要求
高，传统的套圈圆形滚道磨削加工方法不适用。某型三瓣波滚子轴承外圈结构如图1所示，A面为定位基准，带有定位凸台，基准A面对非基准B面
的平行差不易保证。
$69.76
基准4面非基准B面 $73.5
图1三辨波演子轴承外图结构示意图
Fig.1
Structure diagram of roller bearings outer ring with tri-lobe raceway
