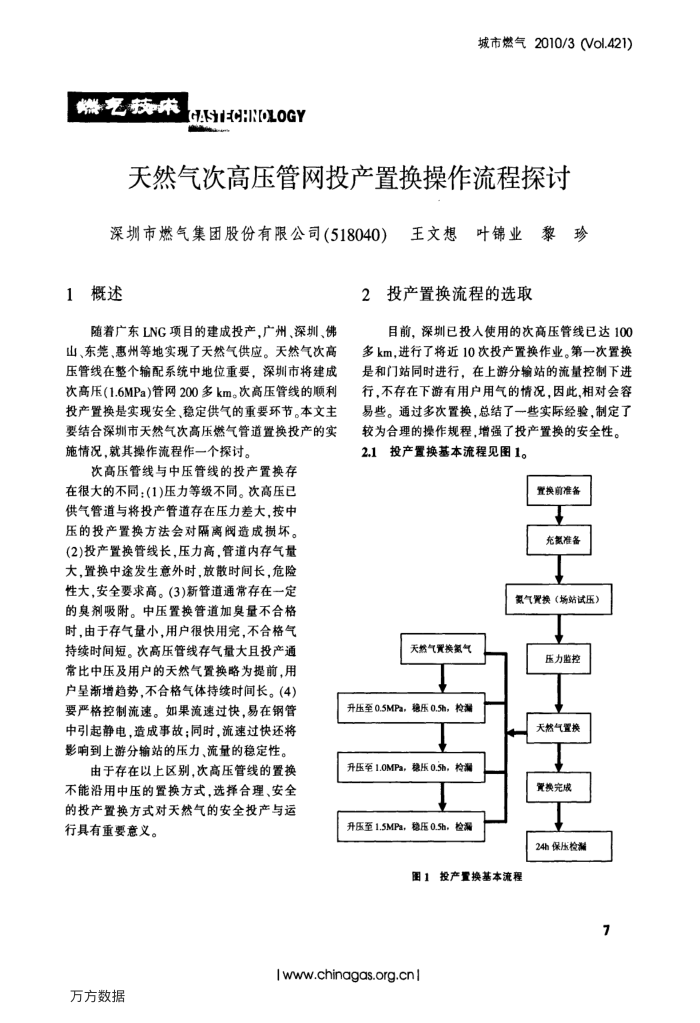

天然气次高压管网投产置换操作流程探讨
深圳市燃气集团股份有限公司（518040）
1概述
随着广东LNG项目的建成投产，广州，深圳.佛山，东莞，惠州等地实现了天然气供应。天然气次高压管线在整个输配系统中地位重要，深圳市将建成次高压(1.6MPa)管网200多km。次高压管线的顺利投产置换是实现安全、稳定供气的重要环节。本文主要结合深圳市天然气次高压燃气管道置换投产的实施情况，就其操作流程作一个探讨。
次高压管线与中压管线的投产置换存在很大的不同：1)压力等级不同。次高压已供气管道与将投产管道存在压力差大，按中压的投产置换方法会对隔离阀造成损坏。(2)投产置换管线长，压力高管道内存气量大，置换中途发生意外时，放散时间长，危险性大，安全要求高。(3)新管道通常存在一定的臭剂吸附。中压置换管道加臭量不合格时，由于存气量小，用户很快用完，不合格气持续时间短。次高压管线存气量大且投产通常比中压及用户的天然气置换略为提前，用户呈渐增趋势，不合格气体持续时间长。（4）要严格控制流速。如果流速过快，易在钢管中引起静电，造成事故；同时，流速过快还将影响到上游分输站的压力、流量的稳定性。
由于存在以上区别，次高压管线的置换不能沿用中压的置换方式，选择合理、安全的投产置换方式对天然气的安全投产与运行具有重要意义。
叶锦业黎珍
王文想
2投产置换流程的选取
目前，深圳已投人使用的次高压管线已达100 多km.进行了将近10次投产置换作业。第一次置换是和门站同时进行，在上游分输站的流量控制下进行，不存在下游有用户用气的情况，因此，相对会容易些。通过多次置换，总结了一些实际经验，制定了较为合理的操作规程，增强了投产置换的安全性。 2.1投产置换基本流程见图1。
置换前准备 t 充鼠准备
鼠气置换（场站试压）
天然气置换氮气
压力监控
升压至0.5MPa，稳压0.5h，检漏
天然气置换
升压至1.0MPa，稳压0.5h，检漏
贸换完成
升压至1.5MPa，稳压0.5h，检漏
24h保压检满
图1投产置换基本流程
