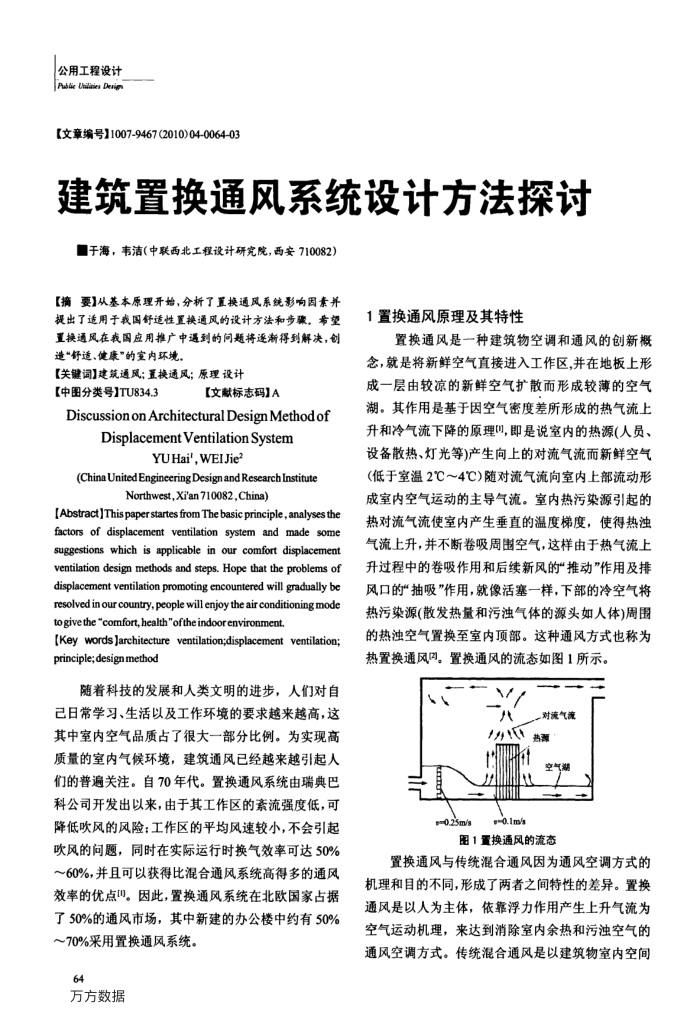

公用工程设计 Pblie Uiliries Derig
【文章编号】1007-9467(2010)04-0064-03
建筑置换通风系统设计方法探讨于海，韦洁（中联西北工程设计研究院，西安710082)
【摘要】从基本原理开始，分析了置换通风系统影响因素并
提出了适用于我国舒适性置换通风的设计方法和步骤。希望置换通风在我国应用推广中遇到的问题将速渐得到解决，创遗“舒适、健康”的室内环境。
【关键词】建筑通风；置换通风；原理设计
【中图分类号】TU834.3
【文献标志码】A
Discussion onArchitectural DesignMethod of
DisplacementVentilationSystem
YUHai',WEIJie
(China United Engineering Design and Research Institute
Northwest,Xian 710082,China)
[Abstract]This paperstartes from The basic principle,analyses the factors of displacement ventilation system and made some suggestions which is applicable in our comfort displacement ventilation design methods and steps. Hope that the problems of displacement ventilation promoting encountered will gradually be resolved in our country, people will enjoy the air conditioning mode to give the “comfort,health"ofthe indoorenvironment.
[Key words]architecture ventilation;displacement ventilation; principle; design method
随着科技的发展和人类文明的进步，人们对自己日常学习、生活以及工作环境的要求越来越高，这其中室内空气品质占了很大一部分比例。为实现高质量的室内气候环境，建筑通风已经越来越引起人们的普遍关注。自70年代。置换通风系统由瑞典巴科公司开发出以来，由于其工作区的紊流强度低，可降低吹风的风险；工作区的平均风速较小，不会引起吹风的问题，同时在实际运行时换气效率可达50% ～60%，并且可以获得比混合通风系统高得多的通风效率的优点。因此，置换通风系统在北欧国家占据了50%的通风市场，其中新建的办公楼中约有50%
~70%采用置换通风系统。 64
万方数据
1置换通风原理及其特性
置换通风是一种建筑物空调和通风的创新概念，就是将新鲜空气直接进入工作区，并在地板上形成一层由较凉的新鲜空气扩散而形成较薄的空气湖。其作用是基于因空气密度差所形成的热气流上升和冷气流下降的原理，即是说室内的热源(人员、设备散热、灯光等)产生向上的对流气流而新鲜空气(低于室温2℃~4℃)随对流气流向室内上部流动形成室内空气运动的主导气流。室内热污染源引起的热对流气流使室内产生垂直的温度梯度，使得热浊气流上升，并不断卷吸周围空气，这样由于热气流上升过程中的卷吸作用和后续新风的"推动”作用及排风口的“抽吸”作用，就像活塞一样，下部的冷空气将热污染源（散发热量和污浊气体的源头如人体)周围的热浊空气置换至室内顶部。这种通风方式也称为热置换通风问。置换通风的流态如图1所示。
八
p=0.25m/s
对流气流热费
空气
p-o.1ms
图1重换通风的流态
置换通风与传统混合通风因为通风空调方式的机理和目的不同，形成了两者之间特性的差异。置换通风是以人为主体，依靠浮力作用产生上升气流为空气运动机理，来达到消除室内余热和污浊空气的通风空调方式。传统混合通风是以建筑物室内空间
