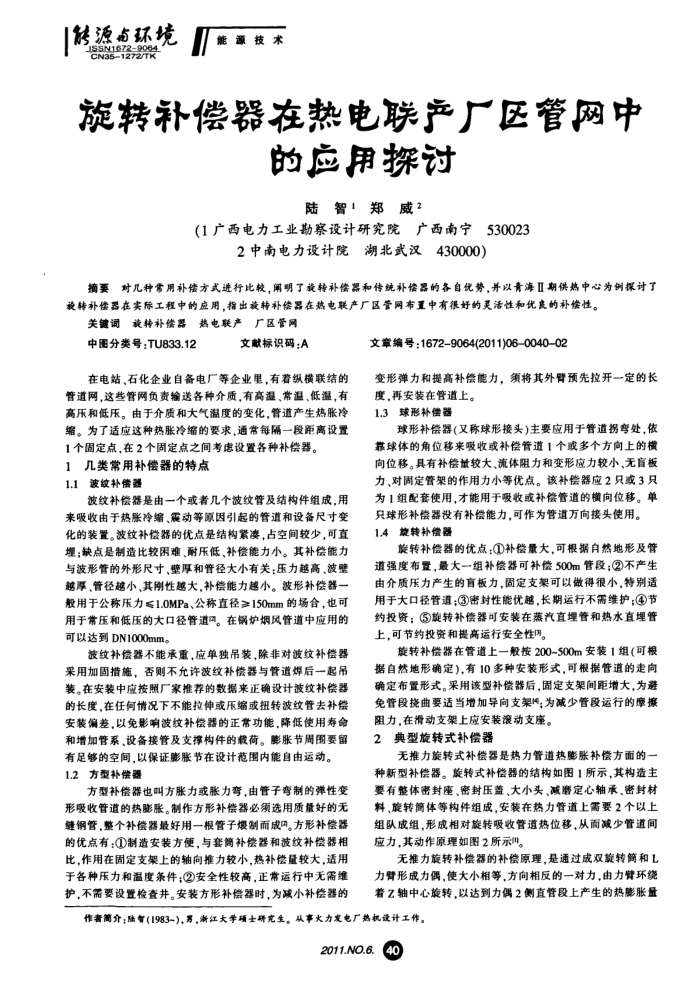

旋转补偿器在热电联产厂区管网中
的应用探讨陆智！郑威？
（1广西电力工业勘察设计研究院广西南宁530023
2中南电力设计院湖北武汉430000）
摘要对几种常用补偿方式进行比较，阐明了旋转补偿器和传统补偿器的各自优势，并以青海Ⅱ期供热中心为例探讨了旋转补偿器在实际工程中的应用，指出旋转补偿器在热电联产厂区管网布置中有很好的灵活性和优良的补偿性。
关键调旋转补偿器热电联产厂区管网
中图分类号：TU833.12
文献标识码：A
在电站、石化企业自备电厂等企业里，有着织横联结的管道网，这些管网负责输送各种介质，有高温、常温、低温，有高压和低压。由于介质和大气温度的变化，管道产生热胀冷缩。为了适应这种热胀冷缩的要求，通常每隔一段距离设置 1个固定点，在2个固定点之间考虑设置各种补偿器。
1几类常用补偿器的特点 1.1波纹补偿器
波纹补偿器是由一个或者几个波纹管及结构件组成，用来吸收由于热账冷缩、震动等原因引起的管道和设备尺寸变化的装置。波纹补偿器的优点是结构紫凌，占空间较少，可直埋；缺点是制造比较困难、耐压低、补偿能力小。其补偿能力与波形管的外形尺寸、壁厚和管径大小有关；压力越高、波壁越厚、管径越小，其刚性越大，补偿能力越小。波形补偿器一般用于公称压力≤1.0MPa、公称直径150mm的场合，也可用于常压和低压的大口径管道。在锅炉烟风管道中应用的可以达到DN1000mm。
波纹补偿器不能承重，应单独吊装，除非对波纹补偿器采用加固措施，否则不允许波纹补偿器与管道焊后一起吊装。在安装中应按照厂家推荐的数据来正确设计波纹补偿器的长度，在任何情况下不能拉伸或压缩或扭转波纹管去补偿安装偏差，以免影响波纹补偿器的正常功能，降低使用寿命和增加管系、设备接管及支撑构件的载荷。影胀节周围要留
有足够的空间，以保证膨胀节在设计范围内能自由运动， 1.2方型补偿器
方型补偿器也叫方胀力或胀力弯，由管子弯制的弹性变形吸收管道的热影胀。制作方形补偿器必须选用质量好的无缝钢管，整个补偿器最好用一根管子煨制而成口。方形补偿器的优点有：①制造安装方便，与套筒补偿器和波纹补偿器相比，作用在固定支架上的轴向推力较小，热补偿量较大，适用于各种压力和温度条件；②安全性较高，正常运行中无需维护，不需要设置检查井。安装方形补偿器时，为减小补偿器的
文章编号：1672-9064(2011)06-0040-02
变形弹力和提高补偿能力，须将其外臂预先拉开一定的长
度，再安装在管道上。 1.3球形补偿器
球形补偿器（又称球形接头)主要应用于管道拐弯处，依靠球体的角位移来吸收或补偿管道1个或多个方向上的横向位移。具有补偿量较大、流体阻力和变形应力较小、无盲板力、对周定管架的作用力小等优点。该补偿器应2只或3只为1组配套使用，才能用于吸收或补偿管道的横向位移。单
只球形补偿器没有补偿能力，可作为管道万向接头使用。 1.4放转补偿器
旋转补偿器的优点：①补偿量大，可根据自然地形及管道强度布置，最大一组补偿器可补偿500m管段；②不产生由介质压力产生的盲板力，固定支架可以做得很小，待别适用于大口径管道；③密封性能优越，长期运行不需维护：④节约投资：③旋转补偿器可安装在蒸汽直埋管和热水直埋管上，可节约投资和提高运行安全性闪。
旋转补偿器在管道上一般按200~500m安装1组（可根据自然地形确定），有10多种安装形式，可根据管道的走向确定布置形式。采用该型补偿器后，固定支架间距增大，为避免管段挠曲要适当增加导向支架；为减少管段运行的摩擦阻力，在滑动支架上应安装滚动支座。
典型旋转式补偿器 2
无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。旋转式补偿器的结构如图1所示，其构造主要有整体密封座、密封压盖、大小头、减腾定心轴承、密封材料，旋转筒体等构件组成，安装在热力管道上需要2个以上组队成组，形成相对旋转吸收管道热位移，从面减少管道间应力，其动作原理如图2所示川。
无推力旋转补偿器的补偿原理，是通过成双旋转筒和L 力臀形成力偶，使大小相等，方向相反的一对力，由力臂环绕着乙轴中心旋转，以达到力偶2侧直管段上产生的热膨胀量
作著简介：陆智(1983~)，男，浙江大学硕士研究生。从事火力发电厂热机设计工作。
2011.NO.6.
40
