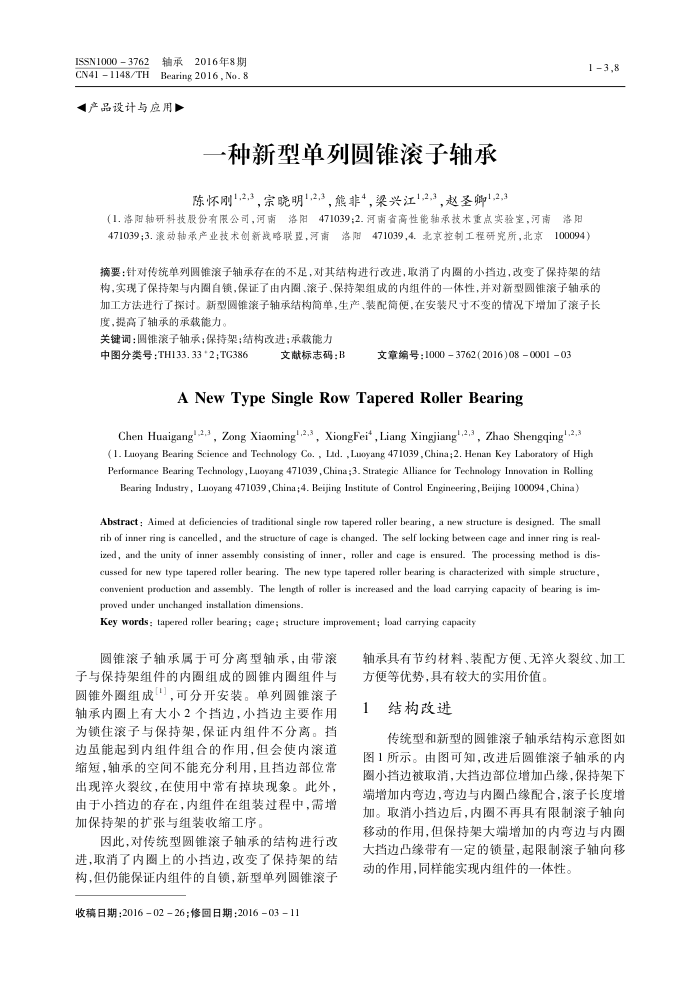

ISSN1000 3762 CN41 1148/TH
轴承2016年8期 Bearing 2016, No. 8
4产品设计与应用
一种新型单列圆锥滚子轴承陈怀刚12.3，宗晓明1,2,3，熊非4，梁兴江1,2,3，赵圣师1,2,3
（1.洛阳轴研科技股有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南落阳
13,8
471039;3.滚动轴承产业技术创新战略联翌，河南落阳471039,4.北京控制工程研究所，北京100094）摘要：针对传统单列圆锥滚子轴承存在的不足，对其结构进行改进，取消了内圈的小挡边，改变了保持架的结构，实现了保持架与内圈自锁，保证了由内圈、滚子、保持架组成的内组件的一体性，并对新型圆锥滚子轴承的加工方法进行了探讨。新型圆锥滚子轴承结构简单，生产、装配简便，在安装尺寸不变的情况下增加了滚子长度，提高了轴承的承载能力
关键词：圆锥滚子轴承：保持架；结构改进；承载能力
中图分类号：TH133.33*2;TG386
文献标志码：B
文章编号：10003762(2016)08000103
ANewType SingleRowTaperedRollerBearing
Chen Huaigang'.2,3, Zong Xiaoming'.2,3, XiongFeit, Liang Xingjiang'.2,3, Zhao Shengqing'.2,3(1. Luoyang Bearing Science and Technology Co. , Lid. ,Luoyang 471039 , China;2. Henan Key Laboralory of High Performance Bearing Technology,Luoyang 471039 , China ;3. Strategic Alliance for Technology Innovation in Rolling Bearing Industry, Luoyang 471039, China;4. Beijing Institute of Control Engineering, Beijing 100094 , China)
Abstract : Aimed atl deficiencies of traditional single row tapered roller bearing, a new structure is designed. The small rib of imner ring is cancelled, and the structure of cage is changed. The self locking between cage and inner ring is real-ized, and the unity of inner assembly consisting of inner, roller and cage is ensured. The processing method is dis cussed for new type tapered roller bearing. The new type tapered roller bearing is characterized with simple structure convenient production and assembly. The length of roller is increased and the load carrying capacity of bearing is im-proved under unchanged installation dimensions.
Key words : tapered roller bearing; cage; structure improvement; load carrying capacity
圆锥滚子轴承属于可分离型轴承，由带滚子与保持架组件的内圈组成的圆锥内圈组件与圆锥外圈组成]，可分开安装。单列圆锥滚子轴承内圈上有大小2个挡边，小挡边主要作用为锁住滚子与保持架，保证内组件不分离。挡边虽能起到内组件组合的作用，但会使内滚道缩短，轴承的空间不能充分利用，且挡边部位常出现率火裂纹，在使用中常有掉块现象。此外，由于小挡边的存在，内组件在组装过程中，需增加保持架的扩张与组装收缩工序，
因此，对传统型圆锥滚子轴承的结构进行改
进，取消了内圈上的小挡边，改变了保持架的结构，但仍能保证内组件的自锁，新型单列圆锥滚子
收稿日期：2016-02-26；修回日期：2016-03-11
轴承具有节约材料、装配方便、无率火裂纹、加工方便等优势，具有较大的实用价值。
结构改进
传统型和新型的圆锥滚子轴承结构示意图如图1所示。由图可知，改进后圆锥滚子轴承的内圈小挡边被取消，大挡边部位增加凸缘，保持架下端增加内弯边，弯边与内圈凸缘配合，滚子长度增加。取消小挡边后，内圈不再具有限制滚子轴向移动的作用，但保持架大端增加的内弯边与内圈大挡边凸缘带有一定的锁量，起限制滚子轴向移动的作用，同样能实现内组件的一体性
