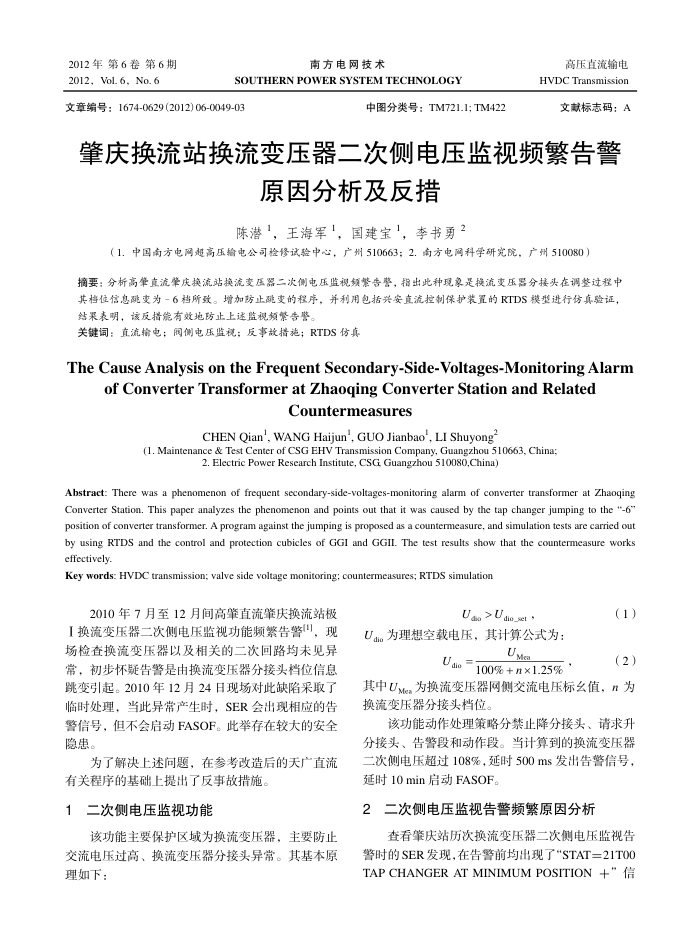

2012年第6卷第6期 2012,Vol.6, No.6
南方电网技术
SOUTHERN POWER SYSTEM TECHNOLOGY
文章编号：1674-0629 (2012)06-0049-03
中图分类号：TM721.1;TM422
高压直流输电 HVDC Transmission
文献标志码：A
肇庆换流站换流变压器二次侧电压监视频繁告警
原因分析及反措
陈潜'，王海军「，国建宝1，李书勇2
（1.中国南方电网超高压输电公司检修试验中心，广州510663；2.南方电网科学研究院，广州510080）
摘要：分析高肇直流肇庆换流站换流变压器二次侧电压监视频繁告警，指出此种现象是换流变压器分接头在调整过程中其格佳信息跳变为一6所致。增加防止跳变的程序，并利用包括兴安直流控制保护装置的RTDS模型进行仿真验证，结表明，该反措能有效地防止上述监视频繁告警。
关键词：直流输电：阀侧电压监税；反事故措施；RTDS仿真
The Cause Analysis on the Frequent Secondary-Side-Voltages-Monitoring Alarm
ofConverterTransformeratZhaoqingConverterStationandRelated
Countermeasures
CHEN Qian', WANG Haijun', GUO Jianbao', LI Shuyong
(1.Maintenance & Test Center of CSG EHV Transmission Company, Guangzhou 510663, China
2. Electric Power Research Institute, CSG Guangzhou 510080,China)
Abstract: There was a phenomenon of frequent secondary-side-voltages-monitoring alarm of converter transformer at Zhaoqing Converter Station. This paper analyzes the phenomenon and points out that it was caused by the tap changer jumping to the "-6 position of converter transformer. A program against the jumping is proposed as a countermeasure, and simulation tests are carried out by using RTDS and the control and protection cubicles of GGI and GGll. The test results show that the countermeasure works effectively.
Key words: HVDC transmission; valve side voltage monitoring; countermeasures; RTDS simulation
2010年7月至12月间高肇直流肇庆换流站极 1换流变压器二次侧电压监视功能频繁告警"，现场检查换流变压器以及相关的二次回路均未见异常，初步怀疑告警是由换流变压器分接头档位信息跳变引起。2010年12月24日现场对此缺陷采取了临时处理，当此异常产生时，SER会出现相应的告警信号，但不会启动FASOF。此举存在较大的安全隐患。
为了解决上述问题，在参考改造后的天广直流
有关程序的基础上提出了反事故措施。 1二次侧电压监视功能
该功能主要保护区域为换流变压器，主要防止交流电压过高、换流变压器分接头异常。其基本原理如下：
Uaia > Udio_set
U邮为理想空载电压，其计算公式为：
Ume
Ulo=100%+nx1.25%
(1)(2)
其中U为换流变压器网侧交流电压标幺值，n为换流变压器分接头档位
该功能动作处理策略分禁止降分接头、请求升分接头、告警段和动作段。当计算到的换流变压器二次侧电压超过108%，延时500ms发出告警信号，延时10min启动FASOF。
2二次侧电压监视告警频繁原因分析
查看肇庆站历次换流变压器二次侧电压监视告警时的SER发现，在告警前均出现了“STAT=21T00 TAP CHANGER AT MINIMUM POSITION +"信
