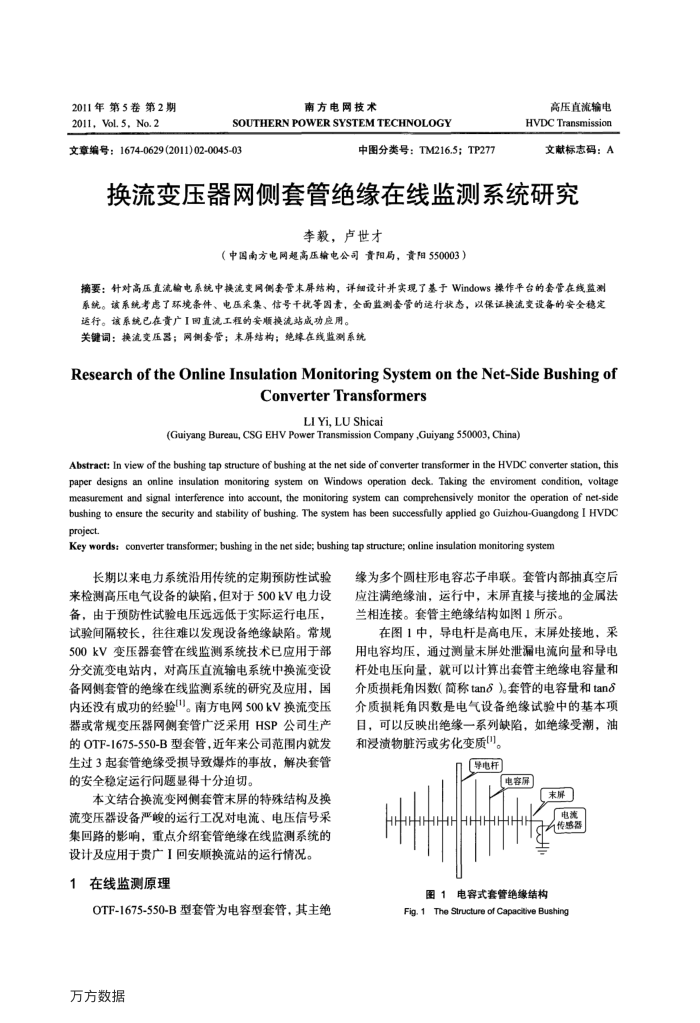

2011年第5卷第2期 2011，Vol.5,No.2
南方电网技术
SOUTHERNPOWERSYSTEMTECHNOLOGY
文章编号：1674-0629(2011)02-0045-03
中图分类号：TM216.5；TP277
高压直流输电 HVDC Transmission
文献标志码：A
换流变压器网侧套管绝缘在线监测系统研究
李毅，卢世才
（中国南方电网超高压输电公司贵阳局，贵阳550003）
摘要：针对高压直流输电系统中换流变网侧套管末屏结构，详细设计并实现了基于Windows操作平台的套管在线监测系统。该系统考虑了环境条件、电压采集、信号干扰等因素，全面监测套管的运行状态，以保证换流变设备的安全稳定运行。该系统已在贵广I图直流工程的安顺换流站成功应用。
关键词：换流变压器；网侧套管；末屏结构；绝埠在线监测系统
Research of theOnlineInsulation Monitoring Systemon theNet-SideBushing of
ConverterTransformers
LI Yi, LU Shicai
(Guiyang Bureau, CSG EHV Power Transmission Company,Guiyang 550003,China)
Abstract: In view of the bushing tap structure of bushing at the net side of converter transformer in the HVDC converter station, this paper designs an online insulation monitoring system on Windows operation deck. Taking the enviroment condition, voitage soeaaaeauoneaaeane bushing to ensure the security and stability of bushing. The system has been successfully applied go Guizhou-Guangdong I HVDC project
Key words: converter transformer, bushing in the net side; bushing tap structure; online insulation monitoring system
长期以来电力系统沿用传统的定期预防性试验来检测高压电气设备的缺陷，但对于500kV电力设备，由于预防性试验电压远远低于实际运行电压，试验间隔较长，往往难以发现设备绝缘缺陷。常规 500kV变压器套管在线监测系统技术已应用于部分交流变电站内，对高压直流输电系统中换流变设备网侧套管的绝缘在线监测系统的研究及应用，国内还没有成功的经验""。南方电网500kV换流变压器或常规变压器网侧套管广泛采用HSP公司生产的OTF-1675-550-B型套管，近年来公司范围内就发生过3起套管绝缘受损导致爆炸的事故，解决套管的安全稳定运行间题显得十分迫切。
本文结合换流变网侧套管末屏的特殊结构及换流变压器设备严峻的运行工况对电流、电压信号采集回路的影响，重点介绍套管绝缘在线监测系统的设计及应用于贵广I回安顺换流站的运行情况。
在线监测原理 1
OTF-1675-550-B型套管为电容型套管，其主绝万方数据
缘为多个圆柱形电容芯子串联。套管内部抽真空后应注满绝缘油，运行中，末屏直接与接地的金属法兰相连接。套管主绝缘结构如图1所示。
在图1中，导电杆是高电压，末屏处接地，采用电容均压，通过测量末屏处泄漏电流向量和导电杆处电压向量，就可以计算出套管主绝缘电容量和介质损耗角因数(简称tan）。套管的电容量和tan 介质损耗角因数是电气设备绝缘试验中的基本项目，可以反映出绝缘一系列缺陷，如绝缘受潮，油和浸渍物脏污或劣化变质["]。
导电杆
电容屏
末屏电池
图1电容式套管绝缘结构
Fig. 1 The Structure of Capacitive Bushing
