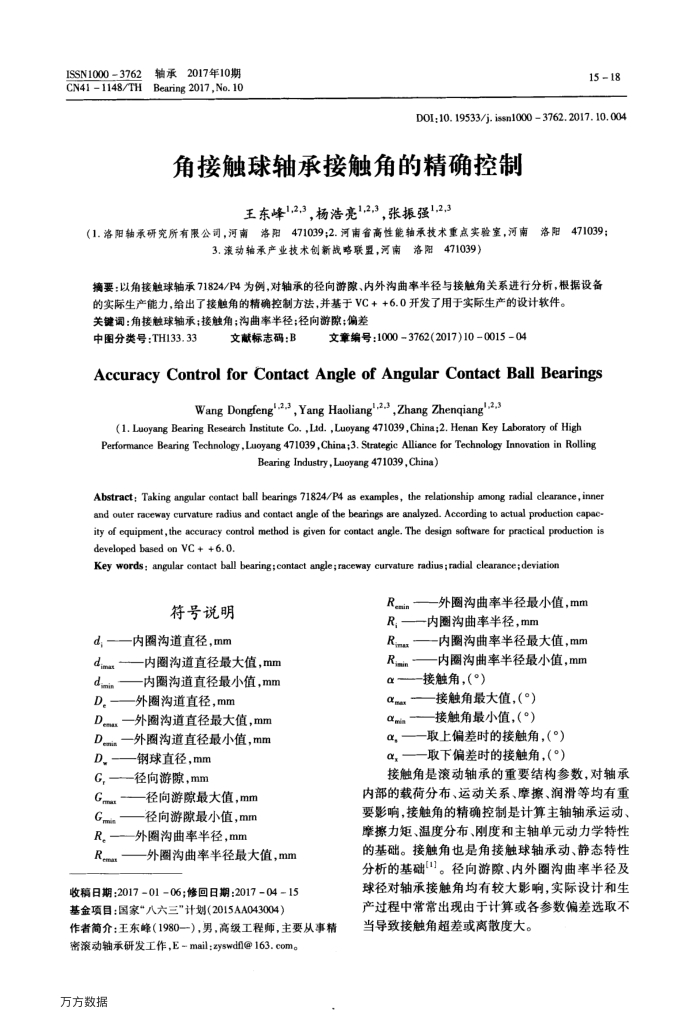

ISSN10003762 CN41 1148/TH
轴承2017年10期 Bearing 2017, No. 10
1518
DOI;10. 19533/j. issn1000 3762.2017. 10.004
角接触球轴承接触角的精确控制
王东峰1,23，杨浩亮1,2,3，张振强1,2,3
1.落阳轴承研究所有限公词，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南
洛阳471039；
3.滚动轴承产业技术创新战略联置，河南洛阳471039）
摘要：以角接触球轴承71824/P4为例，对轴承的径向游隙、内外沟曲率半径与接触角关系进行分析，根据设备
的实际生产能力，给出了接触角的精确控制方法，并基于VC++6.0开发了用于实际生产的设计软件。关键词：角接触球轴承；接触角；沟曲率半径；径向游隙；偏差
文章编号：10003762(2017)10001504
中图分类号：TH133.33
文献标志码：B
AccuracyControlforContactAngleof AngularContactBallBearings
Wang Dongfeng-23,Yang Haoliang23,Zhang Zhenqiang
(1. Luoyang Bearing Research Institute Co. ,Lad. ,Luoyang 471039,China;2. Henan Key Laboratory of High Performance Bearing Technology ,Laoyang 471039,China;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry , Luoyang 471039, China)
Abstract; Taking angular contact ball bearings 71824/P4 as examples, the relationship among radial clearance,inner-oedea toanpord eae og uprooay pazkee are shueaq jo aue aeon pue snpe ainena taaoer ano pue ity of equipment,the accuracy control method is given for contact angle, The design software for practical production is developed based on VC + +6. 0.
Key words: angular contact ball bearing; contact angle;raceway curvature radius ; radial clearance;deviation
符号说明
d，——内圈沟道直径，mm
dim—内圈沟道直径最大值，mm dimin—内圈沟道直径最小值，mm D。——外圈沟道直径，mm
Dm一外图沟道直径最大值，mm Dmin一外圈沟道直径最小值，mm D.
一钢球直径，mm G,—径向游隙，mm
Gmmat Gmis
径向游隙最大值，mm 径向游隙最小值，mm
R
外圈沟曲率半径，mm
Remat
外圈沟曲率半径最大值，mm
收稿日期：2017-0106；修回日期：2017-04-15 基金项目：国家八六三"计划(2015AA043004）
作者简介：王东峰（1980一），男，高级工程师，主要从事精
密滚动轴承研发工作，E-mail：zyswdfl@163.com。万方数据
Renin——外圈沟曲率半径最小值，mm R；一一内圈沟曲率半径，mm
Rn Rinin
一内圈沟曲率半径最大值，mm 内圈沟曲率半径最小值，mm
接触角，（°）
接触角最大值，（°）
Q
接触角最小值，（°）
α，——取上偏差时的接触角，（°）一取下偏差时的接触角，（“）
a,
接触角是滚动轴承的重要结构参数，对轴承
内部的载荷分布、运动关系、障据、润滑等均有重要影响，接触角的精确控制是计算主轴轴承运动，摩擦力矩、温度分布、刚度和主轴单元动力学特性的基础。接触角也是角接触球轴承动、静态特性分析的基础")]。径向游隙、内外圈沟曲率半径及球径对轴承接触角均有较大影响，实际设计和生产过程中常常出现由于计算或各参数偏差选取不当导致接触角超差或离散度大。
