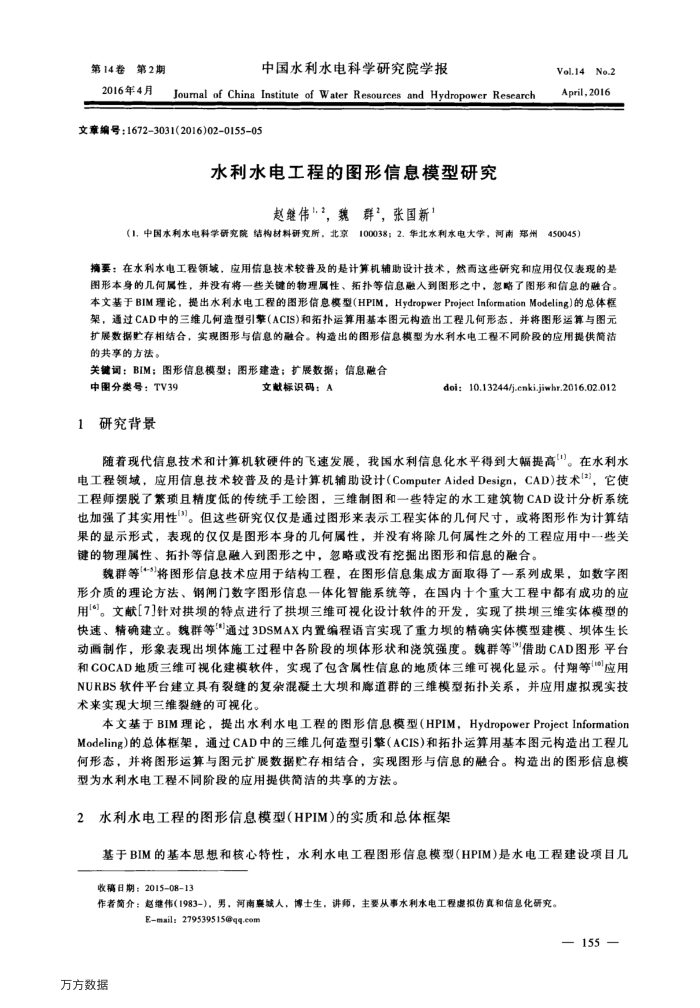

第14卷第2期 2016年4月
中国水利水电科学研究院学报
Joumal of China Institute of Water Resources and Hydropower Research
文章编号：16723031(2016)02-0155-05
水利水电工程的图形信息模型研究
赵继伟，2，魏群，张国新1
Vol.14No.2 April,2016
（1.中国水利水电科学研究院结构材料研究所，北京100038；2.华北水利水电大学，河南郑州450045）
摘要：在水利水电工程领域，应用信息技术较普及的是计算机辅助设计技术，然而这些研究和应用仅仅表现的是图形本身的几何属性，并没有将一些关键的物理属性、拓扑等信息融人到图形之中，急略了图形和信息的融合。本文基于BIM理论，提出水利水电工程的图形信息模型（HPIM，HydropwerProjectInformationModeling）的总体框架，通过CAD中的三维几何造型引擎（ACIS)和拓扑运算用基本图元构造出工程几何形态，并将图形运算与图元扩展数据贮存相结合，实现图形与信息的融合。构造出的图形信息模型为水利水电工程不同阶段的应用提供简洁的共享的方法。
关键词：BIM；图形信息模型；图形建造；扩展数据；信息融合
中图分类号：TV39 1研究背景
文献标识码：A
doi:10.13244/j-enki.jiwhr.2016.02.012
随着现代信息技术和计算机软硬件的飞速发展，我国水利信息化水平得到大幅提高"。在水利水电工程领域，应用信息技术较普及的是计算机辅助设计（ComputerAidedDesign，CAD)技术(2)，它使工程师摆脱了累项且精度低的传统手工绘图，三维制图和一些特定的水工建筑物CAD设计分析系统也加强了其实用性"。但这些研究仅仅是通过图形来表示工程实体的几何尺寸，或将图形作为计算结果的显示形式，表现的仅仅是图形本身的几何属性，并没有将除几何属性之外的工程应用中一些关键的物理属性、拓扑等信息融入到图形之中，忽略或没有挖掘出图形和信息的融合。
形介质的理论方法、钢闸门数字图形信息一体化智能系统等，在国内十个重大工程中都有成功的应用"]。文献[7]针对拱坝的特点进行了拱坝三维可视化设计软件的开发，实现了拱坝三维实体模型的快速、精确建立。魏群等通过3DSMAX内置编程语言实现了重力坝的精确实体模型建模、坝体生长动画制作，形象表现出项体施工过程中各阶段的项体形状和浇筑强度。魏群等”借助CAD图形平台和COCAD地质三维可视化建模软件，实现了包含属性信息的地质体三维可视化显示。付翔等"应用 NURBS软件平台建立具有裂缝的复杂混凝土大坝和廊道群的三维模型拓扑关系，并应用虚拟现实技术来实现大坝三维裂缝的可视化。
本文基于BIM理论，提出水利水电工程的图形信息模型（HPIM，HydropowerProjectInformation
Modeling）的总体框架，通过CAD中的三维儿何造型引擎（ACIS）和拓扑运算用基本图元构造出工程几何形态，并将图形运算与图元扩展数据贮存相结合，实现图形与信息的融合。构造出的图形信息模型为水利水电工程不同阶段的应用提供简洁的共享的方法。
2水利水电工程的图形信息模型（HPIM)的实质和总体框架
基于BIM的基本思想和核心特性，水利水电工程图形信息模型（HPIM)是水电工程建设项目几收稿日期：2015-08-13
作者简介：赵继伟（1983-），男，河南宴城人，博士生，讲师，主要从事水利水电工程虚拟仿真和信息化研究。
Email: 279539515@qq.com
-155-
