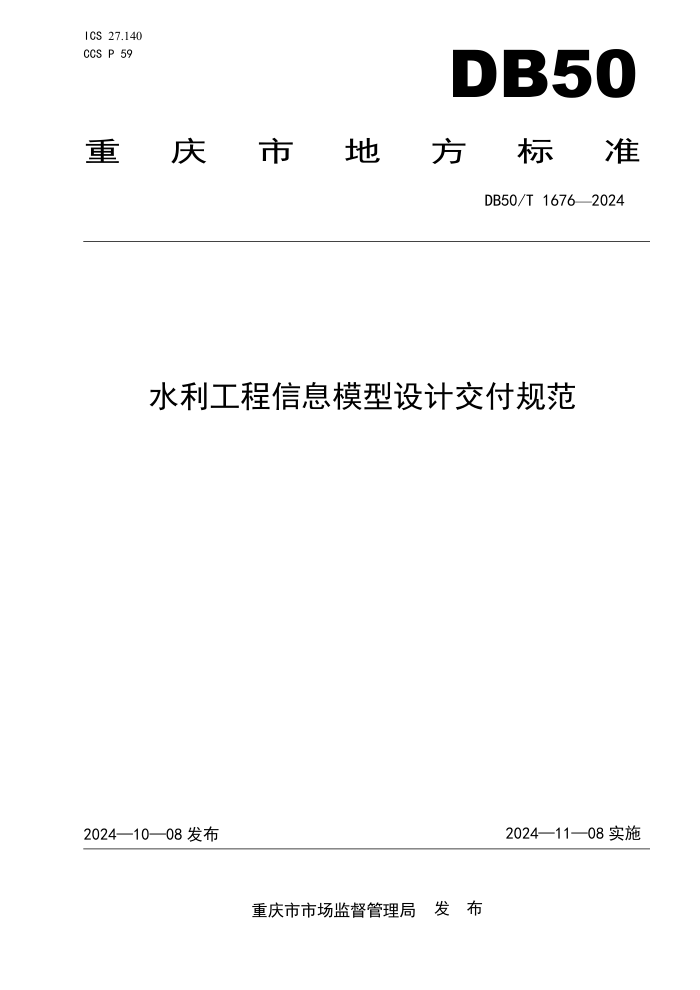

ICS 27.140 CCS P 59 DB50
重
庆 市 地 方 标 准
DB50/T 1676—2024
水利工程信息模型设计交付规范
2024—10—08 发布
2024—11—08 实施
重庆市市场监督管理局 发 布
目
次
前
言.............................................................................................................................................................III
1 范围.....................................................................................................................................................................1
2 规范性引用文件.................................................................................................................................................1
3 术语和定义.........................................................................................................................................................1
4 基本规定.............................................................................................................................................................2
4.1 一般规定......................................................................................................................................................2
4.2 命名管理......................................................................................................................................................3
4.3 版本管理......................................................................................................................................................4
5 交付准备.............................................................................................................................................................5
5.1 一般规定......................................................................................................................................................5
5.2 模型架构和精细度......................................................................................................................................5
5.3 模型内容......................................................................................................................................................6
5.4 颜色管理......................................................................................................................................................8
6 交付物.................................................................................................................................................................8
6.1 一般规定......................................................................................................................................................8
6.2 水利工程信息模型......................................................................................................................................9
6.3 工程图纸......................................................................................................................................................9
6.4 文档..............................................................................................................................................................9
7 交付协同...........................................................................................................................................................10
7.1 一般规定....................................................................................................................................................10
7.2 交付协同过程............................................................................................................................................11
8 交付平台...........................................................................................................................................................13
8.1 一般规定....................................................................................................................................................13
8.2 功能要求....................................................................................................................................................13
8.3 接口要求....................................................................................................................................................14
附 录 A （资料性） 命名示例.....................................................................................................................15
附 录 B （资料性） 模型单元属性信息分类............................................................................................ 16
附 录 C （资料性） 水利工程对象模型精细度表.................................................................................... 18
表 C.1 工程地质模型精细度表..........................................................................................................................18
表 C.2 水工模型精细度表..................................................................................................................................19
表 C.3 施工临时设施模型精细度表...................................................................................................................25
I
DB50/T 1676—2024
表 C.4 土建通用构件模型精细度表..................................................................................................................27
表 C.5 水力机械模型精细度表..........................................................................................................................30
表 C.6 给排水模型精细度表..............................................................................................................................33
表 C.7 金属结构模型精细度表..........................................................................................................................34
表 C.8 电气模型精细度表..................................................................................................................................36
表 C.9 采暖通风与空气调节模型精细度表......................................................................................................40
表 C.10 监测模型精细度表................................................................................................................................41
附 录 D （资料性） 水利工程信息模型颜色表........................................................................................ 43
参
考 文 献...................................................................................................................................................46
II
DB50/T 1676—2024
前
言
本文件按照 GB/T 1.1-2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由重庆市水利局提出、归口并组织实施。
本文件起草单位：重庆市水利局、中国电建集团成都勘测设计研究院有限公司。
本文件主要起草人：韩松柏、李华、罗万峰、童思科、杜明格、张春才、陈勃、宋泉岑、秦怡、张
艺馨、张翔宇、王莉、夏勇、敖翔、李谧、贺晓钢、冉丽利、周恒宇、王蕊、黄志宏、杨明桃、卞林林、
尹习双、邱向东、吴维金、李啸。
III
DB50/T 1676—2024
水利工程信息模型设计交付规范
1
范围
本文件规定了水利工程信息模型设计交付的基本规定、交付准备、交付物、交付协同、交付平台等
内容。
本文件适用于水利工程新建、改扩建和除险加固等信息模型的设计交付。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 GB/T 51269 建筑信息模型分类和编码标准
GB/T 51301 建筑信息模型设计交付标准
NB/T 35099 水电工程三维地质建模技术规程
SL 73.3 水利水电工程制图标准 勘测图
SL/T 803 水利网络安全保护技术规范
JGJ/T 236 建筑产品信息系统基础数据规范
DBJ50/T-281 建筑工程信息模型设计交付标准
术语和定义
下列术语和定义适用于本文件。
3.1
水利工程信息模型 water conservancy project information model
在水利工程全生命期内，对工程及设施物理和功能特性的可视化承载与数字化表达。
3.2
设计交付
design delivery
根据水利工程项目的应用需求，将设计信息传递给需求方的行为。
3.3
设计信息
design information
水利工程设计工作所形成的描述工程（物理实体）本体特征的信息集合。
3.4
协同
collaboration
基于水利工程信息模型进行数据共享及相互操作的过程。
3.5
应用需求
application requirements
根据项目阶段和工程目标确定的对于水利工程信息模型的需求。
3.6
工程对象
engineering object
构成水利工程的建筑物、系统、设施、设备、零件等物理实体的集合。
1
DB50/T 1676—2024
3.7
模型单元
model unit
水利工程信息模型中承载信息的实体及其相关属性的集合，是工程对象的数字化表述。
3.8
电子文件
electronic document
水利工程图纸、文档等交付物。
3.9
模型架构
model framework
组成水利工程信息模型的各级模型单元之间组合和拆分等构成关系。
3.10
最小模型单元
minimal model unit
根据水利工程项目的应用需求而分解和交付的最小拆分等级的模型单元。
3.11
模型精细度
level of model definition（LOD）
水利工程信息模型所容纳模型单元丰富程度的衡量指标。
3.12
几何表达精度
level of geometric detail（G）
水利工程模型单元在视觉呈现时，几何表达真实性和精确性的衡量指标。
3.13
信息深度
level of information detail（N）
水利工程模型单元承载属性信息详细程度的衡量指标。
3.14
交付物
deliverables
基于水利工程信息模型的交付成果。
3.15
交付平台
delivery platform
用于承载和管理水利工程数字化交付信息，支持多参与方共享与协同，具有归档、共享、发布、交
付和审核功能，可与多种工程软件集成并兼容多种文件格式的信息管理系统。
3.16
需求方 requirements provider
提出水利工程信息模型应用需求的一方。
3.17
交付方 delivery provider
提供水利工程信息模型交付成果的一方。
4 基本规定
4.1 一般规定
4.1.1 水利工程信息模型设计交付应包含交付准备、交付物和交付协同等方面的内容。
4.1.2 水利工程信息模型设计交付可分为设计阶段的交付和面向应用的交付。
4.1.3 设计阶段的交付可分别按项目建议书、可行性研究设计、初步设计、招标设计、施工图设计等
阶段进行，并应满足各设计阶段设计深度的要求。
4.1.4
面向应用的交付宜包括水利工程全生命期内有关设计信息，并满足应用需求。
2
DB50/T 1676—2024
4.1.5
水利工程信息模型设计交付应根据已建立的信息模型输出交付物，工程各参与方应基于协调一
致的交付物进行协同。
4.1.6
在建立和应用模型的过程中，宜充分利用平台技术，建立安全的数据运行环境，实现交付物及
相关资源的协同、存储、共享和交换。
4.1.7
交付物的来源、传递、存储、归档及使用应遵守国家现行有关法律法规及信息安全的相关要求。
4.2
命名管理
4.2.1
水利工程信息模型设计交付的交付物命名应简明且易于辨识，并具有可扩展性，同一对象的命
名应保持前后一致，并宜符合下列规定：
a)
宜使用汉字、英文字符、数字、半角下划线“_”和半角连字符“-”的组合。
b)
字段内部组合宜使用半角连字符“-”，字段之间宜使用半角下划线“_”分隔。
c)
各字符之间、符号之间、字符与符号之间均不应留空格。
4.2.2
电子文件夹宜采用层次结构，分为项目名称、设计阶段、分区/子分区（系统/子系统）、专业
等层次，并宜符合下列规定：
a)
项目名称应与立项批复的名称一致。
b)
设计阶段文件夹的命名应采用设计阶段的简称，设计阶段的简称应符合表 1 的规定。
表 1
水利工程设计阶段简称
阶段名称 阶段简称（中文） 阶段简称（英文）
项目建议书 项建 Y
可行性研究报告 可研 K
初步设计 初设 C
招标设计 招标 Z
施工图设计 施工图 S
c)
分区/子分区（系统/子系统）文件夹宜采用工程分区或功能系统命名。
d)
专业简称应符合表 2 的规定。
表 2
专业简称
分类 专业 专业简称（中文） 专业简称（英文）
规划 规划 规划 PL
水文 水文 水文 H
勘测 工程地质 地质 G
测绘 测绘 SM
物探 物探 GP
勘探 勘探 E
工程布置及建筑物 水工 水工 HS
建筑 建筑 A
交通工程 交通 T
监测 监测 MO
景观 景观 L
3
DB50/T 1676—2024
表 2
专业简称(续)
分类 专业 专业简称（中文） 专业简称（英文）
机电及金属结构 水力机械 水机 HM
金属结构 金结 MS
电气一次 一次 EP
电气二次 二次 ES
通信 通信 CE
采暖通风与空气调节 暖通 M
给排水 水 P
消防 消防 FP
施工组织设计 施工导截流 导截流 DC
交通运输 交通运输 CT
工程设施 工程设施 CF
施工组织 施工组织 CO
施工辅助 施工辅助 CS
建设征地与移民安置 移民安置 移民 RA
环境保护 环境工程 环境 EE
生态工程 生态 ECE
水土保持 水土保持 水保 WSC
工程信息化 工程信息化 信息化 EI
经济评价 经济 经济 EC
工程管理 管理 管理 MT
其他专业 其他专业 其他 X
e) 各级电子文件夹的名称末尾应增加版本号。
f) 在项目文件夹以下层级可增加用于存储外部参考资料、资源等内容的文件夹，其命名可自定义。
4.2.3 模型单元及其属性命名宜符合下列规定：
a) 模型单元的命名可由所在电子文件夹路径，模型单元简述及版本号依次组成。
b) 属性的命名可结合模型应用需求自定义，便于识别及应用。
4.2.4 电子文件的命名宜由项目名称、设计阶段、模型单元及电子文件特征简述、版本号依次组成。
4.2.5 电子文件夹、模型单元、电子文件的命名示例见附录 A。
4.3 版本管理
4.3.1 交付协同过程中，电子文件夹、模型单元、电子文件均应进行版本管理，版本更新时应提供版
本更新说明。
4.3.2
同一交付节点的交付物进行多次交付时，应通过版本号递增进行版本管理，版本号应由英文字
母 A-Z 结合数字依次表示。
4.3.3
阶段性交付时，可在文件夹属性或交付平台中通过交付时间、状态标识变化实现版本管理。
4.3.4
交付时间的字段宜由年-月-日组成，状态标识宜符合表 3 的规定。
4
DB50/T 1676—2024
表 3
状态标识
文件夹状态 文件夹状态（英文） 状态标识号 内含文件主要适用范围
工作中 Work In Progress W 仍在设计中的数据文件
共享 Shared S 当前阶段设计完成的数据文件，仅用于参与各方 的交互协同
出版 Published P 通过审核并被认可的整体交付数据文件，可作为 阶段性成果
存档 Archived A 已认可且不再更改的整体数据文件
5 交付准备
5.1 一般规定
5.1.1 水利工程信息模型应按照统一的规则和要求创建，且能够保证模型有效的协同。
5.1.2 水利工程信息模型创建应采用统一的坐标系、高程系统（1985 国家高程基准）、原点及度量制
和单位，宜做好 2000 国家大地坐标系(CGCS2000)和独立坐标系的协调转换。
5.1.3
水利工程信息模型创建应按照项目的要求采用统一的建模比例，并能进行模型细化、拆分、合
并、集成等交付操作。
5.1.4
水利工程信息模型中工程地质模型的创建按 NB/T 35099 规定执行。
5.1.5
水利工程信息模型交付准备过程中，应根据项目需求、执行计划、交付深度、交付物形式、交
付协同要求确定模型架构和选取适宜的模型精细度。
5.1.6
水利工程信息模型应由模型单元组成，交付过程应以模型单元作为基本对象。
5.1.7
水利工程信息模型的精细度应以模型单元的几何表达精度和信息深度进行描述，可使用二维图
形、文字、文档、多媒体等补充和增强表达设计信息。
5.1.8
当模型单元的几何信息和属性信息不一致时，应优先采信属性信息。
5.1.9
水利工程信息模型的编码规则应符合 GB/T 51269 的规定。
5.2
模型架构和精细度
5.2.1
水利工程信息模型所包含的模型单元应分级建立，可嵌套设置，分级应符合表 4 的规定。
表 4
模型单元的分级
模型单元分级 模型单元用途
项目级模型单元 承载项目、子项目或局部工程对象信息
功能级模型单元 承载完整功能的系统或空间信息
构件级模型单元 承载单一的构配件或产品信息
零件级模型单元 承载从属于构配件或产品的组成零件或安装零件信息
5.2.2
水利工程信息模型包含的最小模型单元应由模型精细度等级衡量，模型精细度基本等级划分应
符合表 5 的规定。根据工程项目的应用需求，可在基本等级之间扩充模型精细度等级。
5
DB50/T 1676—2024
表 5
水利工程信息模型精细度等级划分
等级 英文名 简称 所包含的最小单元模型
1.0 级模型精细度 Level of model definition 1.0 LOD1.0 项目级模型单元
2.0 级模型精细度 Level of model definition 2.0 LOD2.0 功能级模型单元
3.0 级模型精细度 Level of model definition 3.0 LOD3.0 构件级模型单元
4.0 级模型精细度 Level of model definition 4.0 LOD4.0 零件级模型单元
5.2.3
水利工程设计阶段交付的模型单元精细度宜符合下列规定：
a)
项目建议书阶段模型精细度等级不宜低于 LOD1.0；
b)
可行性研究报告阶段模型精细度等级不宜低于 LOD2.0；
c)
初步设计阶段模型精细度等级不宜低于 LOD2.0；
d)
招标设计阶段模型精细度等级不宜低于 LOD3.0；
e)
施工图设计阶段模型精细度等级不宜低于 LOD3.0，具有加工要求的模型单元精细度等级不宜
低于 LOD4.0。
5.3 模型内容
5.3.1 水利工程信息模型应包含下列内容：
a) 模型单元的关联关系；
b) 模型单元几何信息及几何表达精度；
c) 模型单元属性信息及信息深度；
d) 属性值的数据来源。
5.3.2 模型单元宜通过几何信息、属性信息、文件路径、平台等方式表示关联关系，以明确模型单元
间的连接或从属关系。
5.3.3
模型单元的几何信息应符合下列规定：
a)
应选取适宜的几何表达精度呈现模型单元几何信息；
b)
在满足设计深度和应用需求的前提下，应选取较低等级的几何表达精度；
c)
不同的模型单元可选取不同的几何表达精度。
5.3.4
几何表达精度的等级划分应符合表 6 的规定。
表 6
水利工程信息模型几何表达精度的等级划分
等级 英文名 简称 几何表达精度总体要求 说明
1 级几何 表达精度 Level 1 of geometric detail G1 满足二维化或者符号化 识别的需求 项目的概念表达； 空间占位准确。
2 级几何 表达精度 Level 2 of geometric detail G2 满足空间占位、主要颜色 等粗略识别的需求 项目的初步表达，主体建筑、附属设施、设备 设施、构件的外形建模； 可供性能化分析； 空间占位准确，几何尺寸准确； 机电设备内部结构不作要求； 模型分区、分段、分层等不作要求。
6
DB50/T 1676—2024
表 6
水利工程信息模型几何表达精度的等级划分(续)
等级 英文名 简称 几何表达精度总体要求 说明
3 级几何 表达精度 Level 3 of geometric detail G3 满足建造、安装、采购等 精细识别的需求 项目的精细表达，主体建筑、附属设施、设备 设施、构件、各类系统的内外部形状建模，无 明显缺项； 可供性能化分析； 空间占位准确，几何尺寸准确； 机电设备内部结构宜进行结构/功能划分并建 模； 模型分区、分段、分层等满足设计或面向应用 的交付要求。
4 级几何 表达精度 Level 4 of geometric detail G4 满足高精度渲染展示、产 品管理、制造加工准备等 高精度识别的需求 在 G3 的基础上，满足高精度渲染展示、产品管 理、制造加工准备的建模要求。
注：设计阶段的交付几何表达精度为 G1-G3。
5.3.5
模型单元的属性信息应符合下列规定：
a)
应选取适宜的信息深度体现模型单元属性信息；
b)
属性应分类设置，属性分类见本文件附录 B 的要求；
c)
属性宜包含中文字段名称、属性编码、数据类型、数据格式、计量单位、值域、约束条件；交
付表达时，应至少包括中文字段名称、计量单位；
d)
属性值应根据设计阶段的发展而逐步完善，并应符合下列规定：
1)
应符合唯一性原则，即属性值和属性应一一对应，在单个应用场景中属性值应唯一；
2)
应符合一致性原则，即同一类型的属性、格式和精度应一致。
5.3.6
模型单元属性信息深度等级的划分应符合表 7 的规定。
表 7
水利工程信息模型属性信息深度的等级划分
等级 英文名 简称 信息深度要求
1 级信息深度 Level 1 of information detail N1 包含模型单元的身份信息、项目信息、定位信息
2 级信息深度 Level 2 of information detail N2 包含和补充 N1 等级信息，增加构造尺寸、组件构成、 关联关系
3 级信息深度 Level 3 of information detail N3 包含和补充 N2 等级信息，增加技术信息、建造信息
4 级信息深度 Level 4 of information detail N4 包含和补充 N3 等级信息，增加资产信息和维护信息
注：设计阶段的交付信息深度为 N1-N3。
5.3.7
模型单元的属性值应标明数据来源，数据来源分类宜符合表 8 的规定。
7
DB50/T 1676—2024
表 8
属性值数据来源分类
数据来源 英文 简称 英文简称
业主 Owners 业主 OW
规划 Planers 规划 PL
勘察 Surveyors 勘察 SV
设计 Designers 设计 DS
审批 Commissionings 审批 CM
建造 Constructors 建造 CS
总承包 General Contractors 总包 GC
分包 Sub-Contractors 分包 SC
设备厂家 Equipment Manufacturers 厂家 EM
供应商 Suppliers 供应 SP
项目管理 Project Managers 项管 PM
资产管理 Asset Managers 资管 AM
软件 Softwares 软件 SW
5.3.8
水利工程各专业常见对象模型单元交付深度宜参考本文件附录 C，表中未列出工程对象的模型
单元交付深度可根据精细度等级划分方式，结合工程需求自定义。
5.3.9
水利工程信息模型中有关建筑工程类的模型交付要求应符合 GB/T 51301 及 DBJ50/T-281 的相关
规定。
5.4 颜色管理
5.4.1 水利工程各专业模型的颜色应满足模型展示美观和直观区分各专业、系统的需求。
5.4.2 工程地质模型颜色宜符合 SL 73.3 的规定。
5.4.3 水工及施工专业模型的颜色可基于材质及材料特性划分，水力机械、给排水及电气等专业模型
的颜色可基于系统划分，金属结构等专业模型的颜色可基于构件划分。
5.4.4 模型的颜色可参考本文件附录 D，表中未列出的专业及对象颜色可自定义。
6 交付物
6.1 一般规定
6.1.1 交付物宜包含水利工程信息模型、工程图纸及文档，交付物的类别和文件格式宜符合表 9 的规
定。
6.1.2
同一专业的模型交付格式宜统一；采用不同软件创建的模型，宜通过开放或兼容的数据交换格
式进行模型数据转换。
6.1.3
基于交付平台的交付，交付物应满足交付平台对文件格式、文件大小等应用要求，并应在项目
需求书中说明。
8
DB50/T 1676—2024
表 9
交付物的类别和常用文件格式
代码 交付物的类别 常用文件格式 备注
D1 水利工程信息模型 IFC、RVT、NWC、DGN、3DXML、PDMS、 PMODEL、PBIMS、OBMX、CATPart、 CATProduct、WRL、PKT、DEF、BCE、 XML、3DM、STP、SAT、STL、OBJ、IGS、 IMODEL、3DS、PLN、FBX、WDB、PDF 可独立交付
D2 工程图纸 DWG、DXF、PDF 可独立交付
D3 文档
D3-1 项目需求书 DOC、DOCX、WPS、PDF 宜根据项目合约、工程需求、工程变更 信息等内容制定； 宜与 D1 类共同交付
D3-2 模型执行计划 DOC、DOCX、WPS、PDF 宜根据项目需求书的工作内容细化； 宜与 D1 类共同交付
D3-3 属性信息表 XLS、XLSX、XML、ET、TXT、SQL、DDL、 DBF、MDB、ORA、DOC、DOCX、WPS、 PDF 宜包含文本（表格）文件或数据库文件 等形式； 宜与 D1 类共同交付
D3-4 工程特性表 XLS、XLSX、 ET、XML、TXT、DOC、 DOCX、WPS、PDF 宜与 D1 类或 D2 类共同交付
D3-5 模型工程量清单 XLS、XLSX、ET、XML、TXT、 DOC、 DOCX、WPS、PDF 宜与 D1 类或 D2 类共同交付
D3-6 其它工程文档 XLS、XLSX、ET、XML、TXT、DOC、DOCX、 WPS、PDF、JPG、BMP、TIFF 宜与 D1 类共同交付
6.2
水利工程信息模型
6.2.1
水利工程信息模型应包含设计阶段交付所需的设计信息，具体信息类别和信息深度要求应符合
本文件 5.3.8 的规定。
6.2.2
水利工程信息模型应基于模型单元进行信息交换和迭代，并应将阶段交付物存档管理。
6.2.3
水利工程信息模型可索引其他类别的交付物，交付时应一同交付。
6.2.4
水利工程信息模型的表达方式宜包括模型视图、表格、文档、图像、点云、多媒体及网页，各
种表达方式间应具有关联访问关系。
6.3
工程图纸
6.3.1
工程图纸应基于模型的视图和表格加工而成。
6.3.2
各阶段工程图纸宜与模型关联，工程图纸的制图深度宜与工程阶段和模型精细度相匹配。
6.3.3
电子工程图纸文件可索引其他交付物，交付时应一同交付。
6.4
文档
6.4.1
文档应包含项目模型应用需求书、模型执行计划、属性信息表、工程特性表、模型工程量清单、
其它工程文档。
6.4.2
水利工程信息模型创建之前，应制定项目需求书，项目需求书应包含下列内容：
9
DB50/T 1676—2024
a) 项目计划概要，至少包含项目地点、规模、类型、阶段，项目坐标和高程；
b) 项目信息模型的应用需求；
c) 项目参与方协同方式、数据存储和访问方式、数据访问权限；
d) 交付物类别、交付格式和交付方式；
e) 信息模型的权属。
6.4.3 根据项目需求书，应制定模型执行计划，模型执行计划应包含下列内容：
a) 项目简述，包含项目名称、项目简称、项目代码、项目类型、规模、应用需求等信息；
b) 软硬件工作环境，简要说明文件组织方式；
c) 项目的基础资源配置，人力资源配置；
d) 项目中涉及的信息模型属性信息命名、分类和编码，以及所采用的标准名称和版本；
e) 模型精细度说明，当不同的模型单元具备不同的建模精细度要求时，分项列出模型精细度；
f) 模型单元的几何表达精度和信息深度；
g) 交付物类别；
h) 交付计划，交付质量的控制方法和验收标准；
i) 非相关标准规定的自定义的内容。
6.4.4 项目级、功能级或构件级模型单元应分别制定属性信息表，属性信息表内容宜包含下列内容：
a) 版本相关信息；
b) 模型单元基本信息；
c) 模型单元属性分类及代号；
d) 模型单元属性信息。
6.4.5 工程特性表应基于信息模型导出，工程特性表宜包含下列内容：
a) 项目简述；
b) 工程特性表应用目的；
c) 工程特性名称及其编码；
d) 工程特性值。
6.4.6 模型工程量清单应基于信息模型导出，模型工程量清单宜包含下列内容：
a) 项目简述；
b) 模型工程量清单应用目的；
c) 模型单元工程量名称及编码；
d) 模型单元工程量数值及计量单位。
6.4.7 其它工程文档应与工程阶段及模型相匹配，其它工程文档宜包含下列内容：
