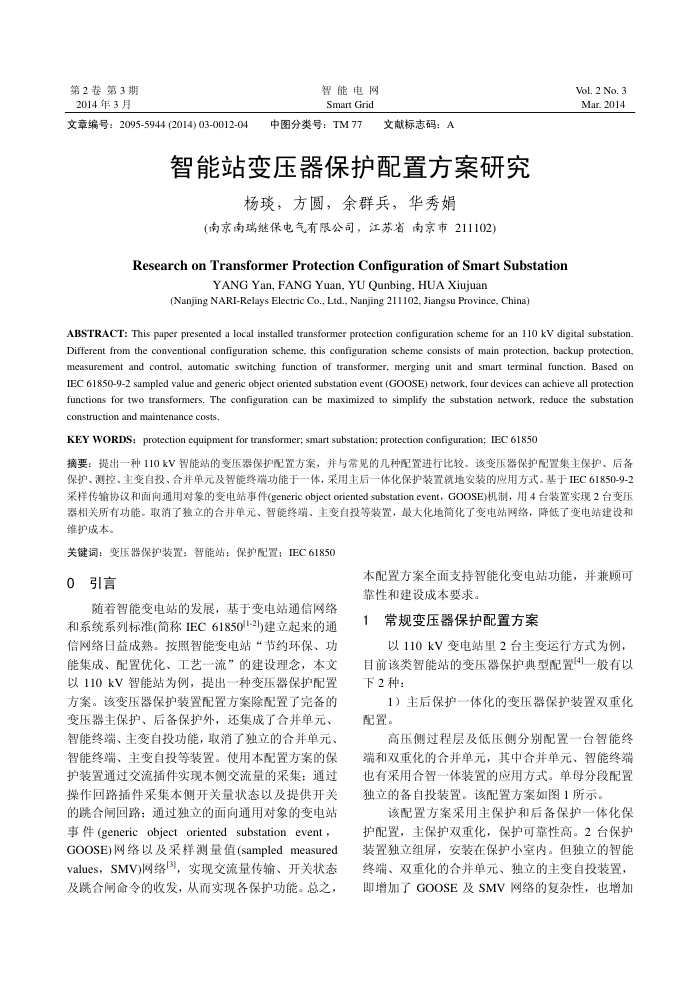

第2卷第3期 2014年3月
文章编号：2095-5944 (2014)03-0012-04
智能电网 Smart Grid
中图分类号：TM77
文献标志码：A
智能站变压器保护配置方案研究
杨球，方圆，余群兵，华秀娟
(南京南瑞继保电气有限公司，江苏省南京市211102)
Research on TransformerProtection Configuration of Smart Substation
YANG Yan, FANG Yuan, YU Qunbing, HUA Xiujuan
(Nanjing NARI-Relays Electric Co., Ltd., Nanjing 211102, Jiangsu Province, China)
Vol. 2 No. 3 Mar. 2014
ABSTRACT: This paper presented a local installed transformer protection configuration scheme for an 110 kV digital substation Different from the conventional configuration scheme, this configuration scheme consists of main protection, backup protection, measurement and control, automatic switching function of transformer, merging unit and smart terminal function. Based on IEC 61850-9-2 sampled value and generic object oriented substation event (GOOSE) network, four devices can achieve all protection functions for two transformers. The configuration can be maximized to simplify the substation network, reduce the substation construction and maintenance costs
KEY WORDS: protection equipment for transformer; smart substation; protection configuration; IEC 61850
摘要：提出一种110kV智能站的变压器保护配置方案，并与常见的几种配置进行比较。该变压器保护配置集主保护、后备保护、测控、主变自投、合并单元及智能终端功能于一体，采用主后一体化保护装置就地安装的应用方式。基于正EC61850-9-2 采样传输协议和面向通用对象的变电站事件(genericobjcctorientedsubstationevent，GOOSE)机制，用4台装置实现2台变压器相关所有功能。取消了独立的合并单元、智能终端、主变自投等装置，最大化地简化了变电站网络，降低了变电站建设和维护成本。
关键词：变压器保护装置：智能站：保护配置：IEC61850
0引言
随着智能变电站的发展，基于变电站通信网络和系统系列标准(简称IEC61850(1-2)建立起来的通信网络日益成熟。按照智能变电站“节约环保、功能集成、配置优化、工艺一流”的建设理念，本文以110kV智能站为例，提出一种变压器保护配置方案。该变压器保护装置配置方案除配置了完备的变压器主保护、后备保护外，还集成了合并单元、智能终端、主变自投功能，取消了独立的合并单元、智能终端、主变自投等装置。使用本配置方案的保护装置通过交流播件实现本侧交流量的采集：通过操作回路插件采集本侧开关量状态以及提供开关的跳合闸回路；通过独立的面向通用对象的变电站事件(generic object orientedsubstationevent， GOOSE)网络以及采样测量值(sampledmeasured values，SMV)网络3，实现交流量传输、开关状态及跳合闸命令的收发，从而实现各保护功能。总之，
本配置方案全面支持智能化变电站功能，并兼顾可靠性和建设成本要求。
常规变压器保护配置方案
以110kV变电站里2台主变运行方式为例目前该类智能站的变压器保护典型配置[4)一般有以下2种：
1）主后保护一体化的变压器保护装置双重化配置。
高压侧过程层及低压侧分别配置一台智能终端和双重化的合并单元，其中合并单元、智能终端也有采用合智一体装置的应用方式。单母分段配置独立的备自投装置。该配置方案如图1所示。
该配置方案采用主保护和后备保护一体化保护配置，主保护双重化，保护可靠性高。2台保护装置独立组屏，安装在保护小室内。但独立的智能终端、双重化的合并单元、独立的主变自投装置，即增加了GOOSE及SMV网络的复杂性，也增加
