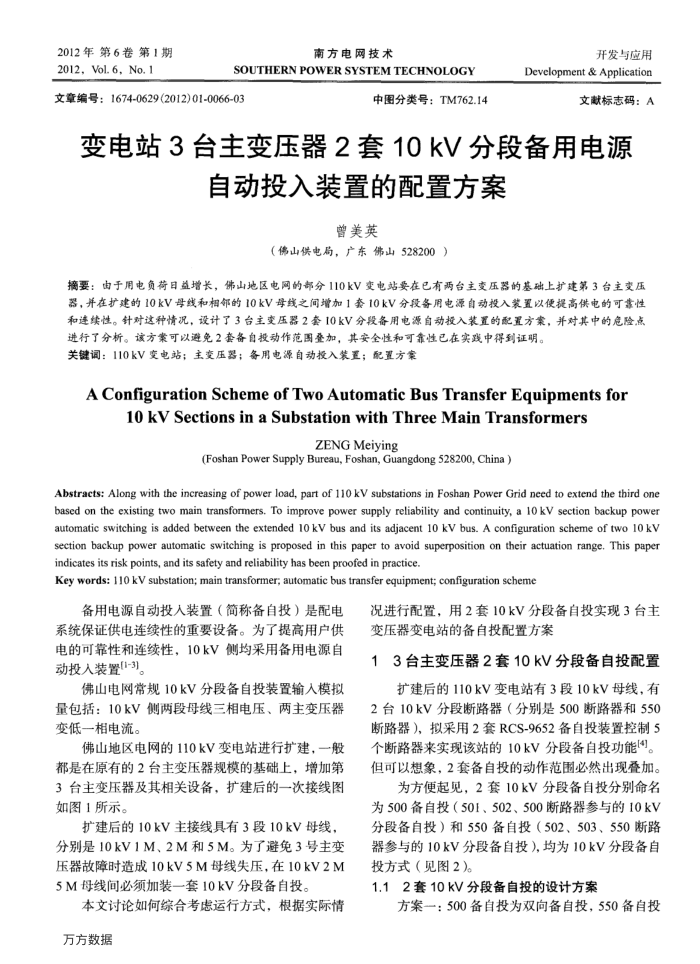

2012年第6卷第1期 2012,Vol.6,No.1
南方电网技术
SOUTHERNPOWERSYSTEMTECHNOLOGY
文章编号：1674-0629(2012)01-0066-03
中图分类号：TM762.14
开发与应用
Development&Application
文献标志码：A
变电站3台主变压器2套10kV分段备用电源
自动投入装置的配置方案
曾美英
（佛山供电局，广东佛山528200）
摘要：由于用电负荷日益增长，佛山地区电网的部分110kV变电站要在已有两台主变压器的基础上扩建第3台主变压器，并在扩建的10kV母线和相邻的10kV母线之间增加1套10kV分段备用电源自动投入装置以便提高供电的可靠性和连续性。针对这种情况，设计了3台主压器2套10kV分段备用电源自动投入装置的配置方案，并对其中的危险点
进行了分析。该方案可以避免2套备自投动作范围叠加，其安全性和可靠性已在实践中得到证明。关键词：110kV变电站；主变压器；务用电源自动投入装置；配置方案
AConfigurationSchemeofTwoAutomaticBusTransferEquipmentsfor
1okVSectionsinaSubstationwithThreeMainTransformers
ZENG Meiying
(Foshan Power Supply Bureau, Foshan, Guangdong 528200, China )
aaeeoosoeseosease based on the existing two main transformers. To improve power supply reliability and continuity, a 10 kV section backup powen automatic switching is added between the extended 10 kV bus and its adjacent 10 kV bus. A configuration scheme of two 10 kV section backup power automatic switching is proposed in this paper to avoid superposition on their actuation range. This paper indicates its risk points, and its safety and reliability has been proofed in practice.
Key words: 110 kV substation; main transformer; automatic bus transfer equipment; configuration scheme
备用电源自动投入装置（简称备自投）是配电系统保证供电连续性的重要设备。为了提高用户供电的可靠性和连续性，10kV侧均采用备用电源自动投人装置[1-3]。
佛山电网常规10kV分段备自投装置输入模拟量包括：10kV侧两段母线三相电压、两主变压器变低一相电流。
佛山地区电网的110kV变电站进行扩建，一般都是在原有的2台主变压器规模的基础上，增加第 3台主变压器及其相关设备，扩建后的一次接线图如图1所示。
扩建后的10kV主接线具有3段10kV母线，分别是10kV1M、2M和5M。为了避免3号主变压器故障时造成10kV5M母线失压，在10kV2M 5M母线间必须加装一套10kV分段备自投。
本文讨论如何综合考运行方式，根据实际情万方数据
况进行配置，用2套10kV分段备自投实现3台主变压器变电站的备自投配置方案
13台主变压器2套10kV分段备自投配置
扩建后的110kV变电站有3段10kV母线，有 2台10kV分段断路器（分别是500断路器和550 断路器），拟采用2套RCS-9652备自投装置控制5 个断路器来实现该站的10kV分段备自投功能。但可以想象，2套备自投的动作范围必然出现叠加。
为方便起见，2套10kV分段备自投分别命名为500备自投（501、502、500断路器参与的10kV 分段备自投）和550备自投（502、503、550断路器参与的10kV分段备自投）,均为10kV分段备自投方式（见图2)。
1.12套10kV分段备自投的设计方案
方案：500备自投为双向备自投，550备自投
