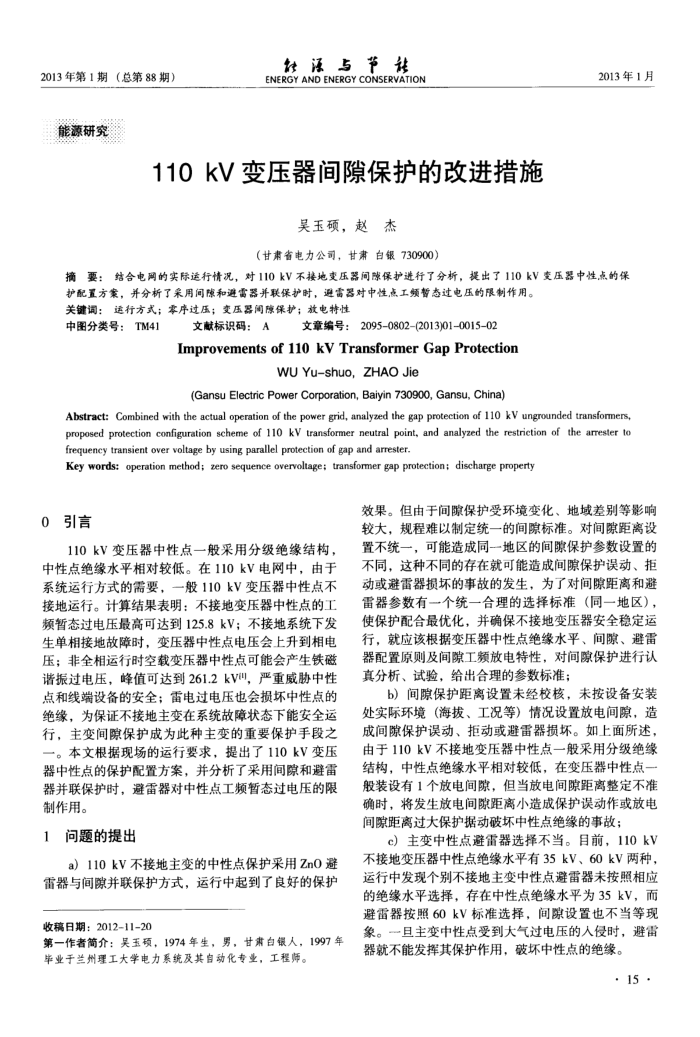

110kV变压器间隙保护的改进措施
吴玉硕，赵杰
（甘肃省电力公司，甘肃白银730900）
2013年1月
摘要：结合电网的实际运行情况，对110kV不接地变压器间隙保护进行了分析，提出了110kV变压器中性点的保
护配置方策，并分析了采用间隙和避雷器并联保护时，避雷器对中性点工频暂态过电压的限制作用。关键调：运行方式：零序过压：变压器阔隙保护：放电特性
中图分类号：TM41
文献标识码：A
文章编号：2095-0802(2013)01-0015-02
Improvementsof110kVTransformerGapProtection
WUYu-shuo,ZHAO Jie
(Gansu Electric Power Corporation, Baiyin 730900, Gansu, China)
Abstract:Combined with the actual operation of the power grid, analyzed the gap protection of 110 kV ungrounded transfommers, proposed protection configuration scheme of 110 kV transformer neutral point, and analyzed the restriction of the amester to frequency transient over voltage by using parallel protection of gap and arrester.
Key words: operation method; zero sequence overvoltage; transfomer gap protection; discharge property
0引言
110kV变压器中性点一般采用分级绝缘结构，中性点绝缘水平相对较低。在110kV电网中，由于系统运行方式的需要，一般110kV变压器中性点不接地运行。计算结果表明：不接地变压器中性点的工频暂态过电压最高可达到125.8kV；不接地系统下发生单相接地故障时，变压器中性点电压会上升到相电压；非全相运行时空载变压器中性点可能会产生铁磁谐振过电压，峰值可达到261.2kVi，严重威胁中性点和线端设备的安全；雷电过电压也会损坏中性点的绝缘，为保证不接地主变在系统故障状态下能安全运行，主变间隙保护成为此种主变的重要保护手段之。本文根据现场的运行要求，提出了110kV变压器中性点的保护配置方案，并分析了采用间隙和避雷器并联保护时，避雷器对中性点工频暂态过电压的限制作用。
问题的提出 1
a）110kV不接地主变的中性点保护采用ZnO避雷器与间隙并联保护方式，运行中起到了良好的保护收稿日期：2012-11-20
第一作者简介：吴玉硕，1974年生，男，甘肃白银人，1997年毕业于兰州理工大学电力系统及其自动化专业，工程师。
效果。但由于间隙保护受环境变化、地域差别等影响较大，规程难以制定统一的间隙标准。对间隙距离设置不统一，可能造成同一地区的间隙保护参数设置的不同，这种不同的存在就可能造成间隙保护误动、拒动或避雷器损坏的事故的发生，为了对间隙距离和避雷器参数有一个统一合理的选择标准（同一地区），使保护配合最优化，并确保不接地变压器安全稳定运行，就应该根据变压器中性点绝缘水平、间隙、避雷器配置原则及间隙工频放电特性，对间隙保护进行认真分析、试验，给出合理的参数标准；
b）间隙保护距离设置未经校核，未按设备安装处实际环境（海拨、工况等）情况设置放电间隙，造成间隙保护误动、拒动或避雷器损坏。如上面所述，由于110kV不接地变压器中性点一般采用分级绝缘结构，中性点绝缘水平相对较低，在变压器中性点一般装设有1个放电间隙，但当放电间隙距离整定不准确时，将发生放电间隙距离小造成保护误动作或放电间隙距离过大保护据动破坏中性点绝缘的事故；
c）主变中性点避雷器选择不当。目前，110kV 不接地变压器中性点绝缘水平有35kV、60kV两种，运行中发现个别不接地主变中性点避雷器未按照相应的绝缘水平选择，存在中性点绝缘水平为35kV，而避雷器按照60kV标准选择，间隙设置也不当等现象。且主变中性点受到大气过电压的人侵时，避雷器就不能发挥其保护作用，破坏中性点的绝缘。
