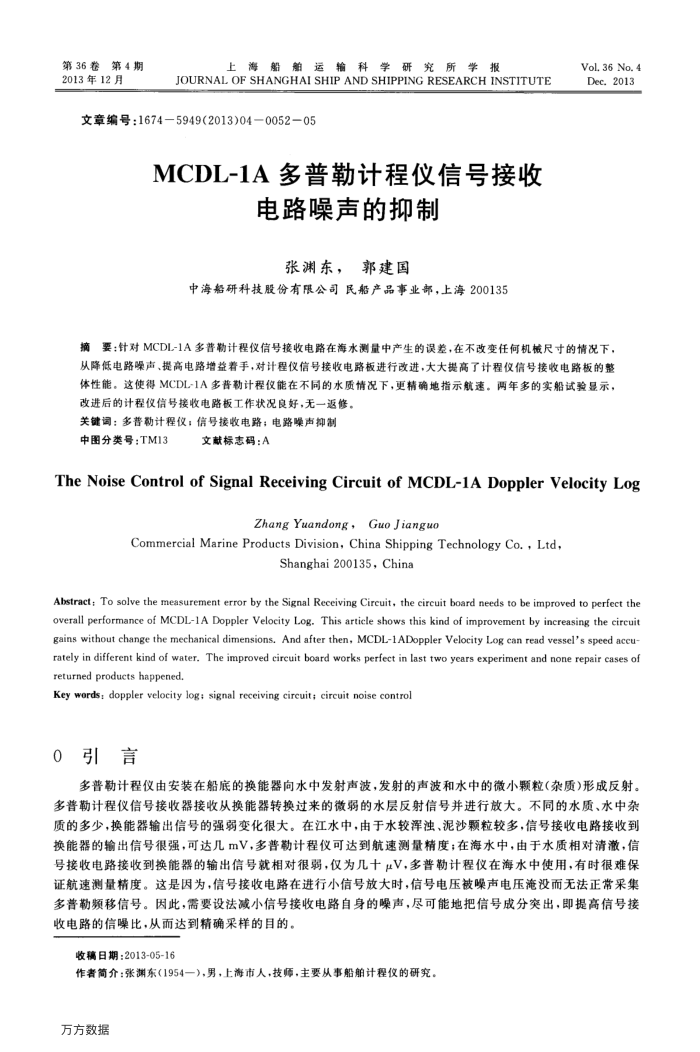

第36卷
第4期
2013年12月
上海船舶运输科学研究所学报
JOURNAL OF SHANGHAI SHIP AND SHIPPING RESEARCH INSTITUTE
文章编号：1674—5949(2013)04—0052—05
MCDL-1A多普勒计程仪信号接收
电路噪声的抑制张渊东，郭建国
中海船研科技股份有限公司民船产品事业部，上海200135
Vol, 36 No. 4 Dec.2013
摘要：针对MCDL-1A多普勒计程仪信号接收电路在海水测量中产生的误差，在不改变任何机板尺寸的情况下，从降低电路噪声、提高电路增益着手，对计程仪信号接收电路板进行改进，大大提高了计程仪信号接收电路板的整体性能。这使得MCDL-1A多普勤计程仅能在不同的水质情况下，更精确地指示航速。两年多的实船试验显示，
改进后的计程仪信号接收电路板工作状况良好，无一返修。关键词：多普动计程仪；信号接收电路；电路噪声抑制
中图分类号：TM13
文献标志码：A
The Noise Control of Signal Receiving Circuit of MCDL-lADoppler Velocity Log
ZhangYuandong，GuoJianguo
Commercial Marine Products Division, China Shipping Technology Co. , Ltd,
Shanghai 200135，China
Abstract; To solve the measurement error by the Signal Receiving Circuit, the cireuit board needs to be improved to perfect th overall performance of MCDL-1A Doppler Velocity Log. This article shows this kind of improvement by increasing the cireuid gains without change the mechanical dimensions, And after then, MCDL-1ADoppler Velocity Log can read vessel's speed accu rately in different kind of water, The improved circuit board works perfect in last two years experiment and none repair cases of returned products happened
Key words: doppler velocity log; signal receiving circuit; circuit noise control 0引言
多普勒计程仪由安装在船底的换能器向水中发射声波，发射的声波和水中的微小颗粒(杂质)形成反射。多普勒计程仪信号接收器接收从换能器转换过来的微弱的水层反射信号并进行放大。不同的水质、水中杂质的多少，换能器输出信号的强弱变化很大。在江水中，由于水较浑浊、泥沙颗粒较多，信号接收电路接收到换能器的输出信号很强，可达几mV，多普勒计程仪可达到航速测量精度；在海水中，由于水质相对清激，信号接收电路接收到换能器的输出信号就相对很弱，仅为几十产V，多普勒计程仪在海水中使用，有时很难保证航速测量精度。这是因为，信号接收电路在进行小信号放大时，信号电压被噪声电压范没而无法正常采集多普勒频移信号。因此，需要设法减小信号接收电路自身的噪声，尽可能地把信号成分突出，即提高信号接收电路的信噪比，从而达到精确采样的目的
收稿日期：2013-05-16
作者简介：张渊东（1954一），男，上海市人，技师，主要从事船舶计程仪的研究。万方数据
