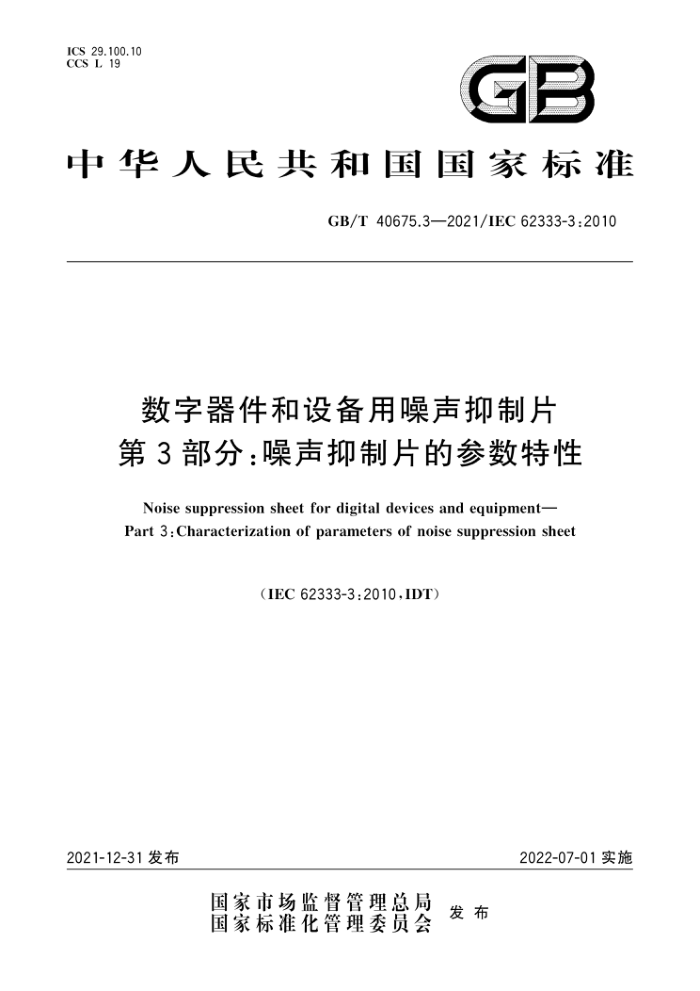

ICS 29.100.10
GB CCS L 19
中华人民共和国国家标准
GB/T 40675.3—2021/IEC 62333-3:2010
数字器件和设备用噪声抑制片第3部分∶噪声抑制片的参数特性
Noise suppression sheet for digital devices and equipment—Part 3:Characterization of parameters of noise suppression sheet
(IEC 62333-3:2010,IDT)
2022-07-01实施2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40675.3—2021/IEC 62333-3:2010
数字器件和设备用噪声抑制片第 3 部分∶噪声抑制片的参数特性
1 范围
本文件给出了使用频率在 30 MHz～30 GHz的数字器件和设备用电磁噪声抑制片（NSS）的参数特征。本文件还提供了制造商的技术数据中关于噪声抑制片性能描述的导则。NSS是在噪声源处抑制噪声，而不是在一定距离吸收噪声。因此 NSS 不同于在自由空间使用的射频吸收器。
本文件中给出的数值是 NSS相关的典型参数（属性）值。特定器件的性能值不容易甚至不可能预估，因此 NSS 测试的目的是评估针对材料的评定。
用户和制造商之间关于每一种详细材料和 NSS 规范宜相互协商一致。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1033.1—2008 塑料 非泡沫塑料密度的测定 第1部分∶浸渍法、液体比重瓶法和滴定法(ISO 1183-1:2004,IDT)
GB/T 2421—2020 环境试验 概述和指南（IEC60068-1∶20131.IDT）
ISO 527-1 塑料 拉伸性能的测定 第 1 部分∶总则（Plastics—Determination of tensile properties—Part 1:General principles)
注∶GB/T 1040.1—2018 塑料 拉伸性能的测定 第1部分∶总则（ISO 527-1∶2012.IDT）
ISO3611 产品几何技术规范（GPS）尺寸测量设备 外部测量用千分尺 设计和计量特性【Ge-ometrical product specifications(GPS)—Dimensional measuring equipment:Micrometers for external measurements—Design and metrological characteristics]
ISO22007-1 塑料 导热系数和热扩散系数的测定 第1部分∶总则（Plastics—Determination of thermal conductivity and thermal diffusivity—Part 1: General principles)
ISO22007-2 塑料 导热系数和热扩散系数的测定 第 2 部分∶瞬态平面热源（热盘）法[Plastics—Determination of thermal conductivity and thermal diffusivity—Part 2: Transient plane heat source(Hot Disc) method]
1SO22007-3 塑料 导热系数和热扩散系数的测定 第3部分∶温度波分析方法（Plastics—Deter-mination of thermal conductivity and thermal diffusivity—Part 3:Temperature wave analysis method)
ISO22007-4 塑料 导热系数和热扩散系数的测定 第 4部分∶激光闪光法（Plastics—Determi-nation of thermal conductivity and thermal diffusivity—Part 4:Laser flash method)
IEC 60068-2-1 环境试验 第 2-1 部分∶试验 试验 A∶低温（Environmental testing一Part 2-1∶Tests—Test A:Cold)
注∶GB/T2423.1—2008 电工电子产品环境试验 第2部分∶试验方法 试验A∶低温（IEC60068-2-1∶2007，IDT）
1）IEC 60068-1∶1988已被IEC 60068-1∶2013 替代，文中所引用内容仍然适用。
GB/'T 40675.3—2021/IEC 62333-3:2010
IEC60068-2-2 环境试验 第 2-2部分;试验 试验 B;干热（Environmental testing—Part 2-2;Tests—Test B:Dry heat)
注∶GB/T 2423.2—2008 电工电子产品环境试验 第2部分;试验方法 试验 B;高温（IEC 60068-2-2;2007.IDT）IEC 62631-3-22》 固体绝缘材料的介电和电阻特性 第 3-2部分∶电阻性能的测定（DC方法） 表面电阻和表面电阻率【Dielectric and resistive properties of solid insulating materials—Part 3-2∶Deter-mination of resistive properties(DC methods)—Surface resistance and surface resistivity]
注∶GB/T 31838.3—2019 固体绝缘材料 介电和电阻特性 第3部分∶电阻特性（DC方法） 表面电阻和表面电
阻率（IEC 62631-3-2∶2015，IDT）
3 术语和定义
下列术语和定义适用于本文件。3.1
密度 density “
样品质量与体积的比，用 kg/m³或g/cm表示。3.2
相对密度 relative density
23 ℃下材料密度（单位体积的质量）与 23 ℃下不含气体的蒸馏水密度的比。3.3
拉伸强度 tensile strength 杨氏模量 E “。
在拉伸试验过程中，观测到的最大初始应力。注;以兆帕（MPa）为单位。【来源∶ISO527-1】
4 概述
在选择最佳NSS时，除了在GB/T40675.2中规定的噪声抑制比外，材料性能和结构也是很重要的因素。
本文件规定了除 NSS抑制比外的测量方法和每个参数的数据表示方法。
GB/T40675.2 规定了抑制特性的导则，以及与材料性能和结构有关的 NSS特性的导则。本文件中的材料性能包括∶_——表面电阻率;
———-机械性能（密度，杨氏模量和/或硬度）;—--热特性（导热系数，热膨胀系数）;———环境条件（操作和/或储存温度，阻燃性）。
这些参数对标明可安装性和长期使用后的可靠性是必需的。本文件中的结构包括∶—厚度;
2）IEC60093已被 IEC62631-3-2∶2015部分替代。文中所引用内容仍然适用。
