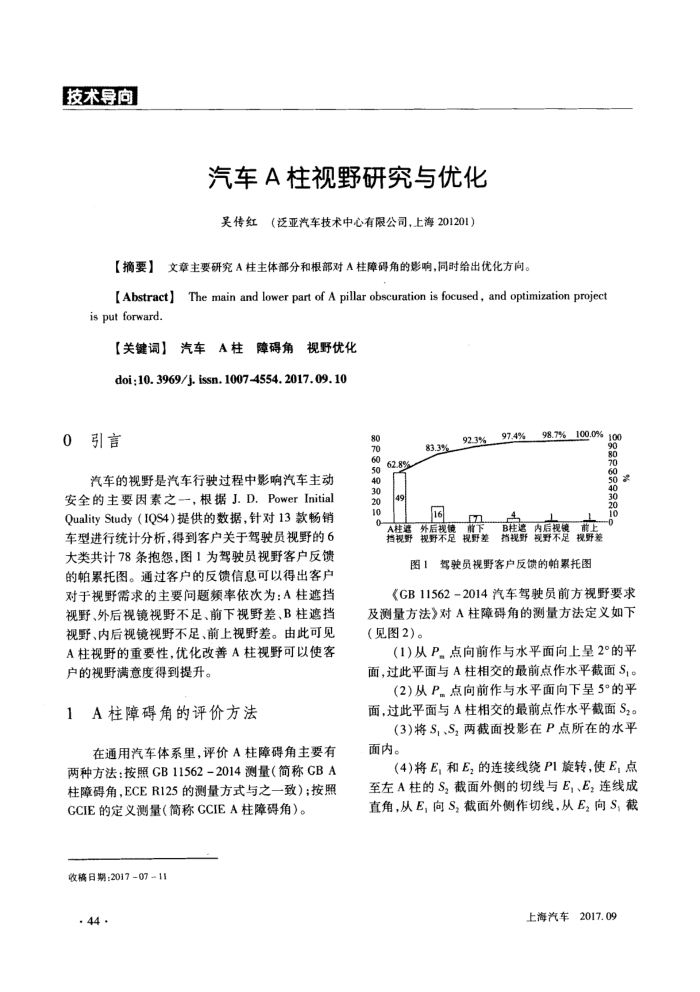

汽车A柱视野研究与优化吴传红（泛亚汽车技术中心有限公司，上海201201）
【摘要】文章主要研究A柱主体部分和根部对A柱障碍角的影响，同时给出优化方向。
JThe main and lower part of A pillar obscuration is focused, and optimization project
[Abstract is put forward.
【关键词】汽车A柱障碍角视野优化 doi:10. 3969/j. issn.1007-4554.2017.09.10
引言 0
汽车的视野是汽车行驶过程中影响汽车主动安全的主要因素之--，根据J.D.PowerInitial QualityStudy（IQS4）提供的数据，针对13款畅销车型进行统计分析，得到客户关于驾驶员视野的6 大类共计78条抱想，图1为驾驶员视野客户反馈的帕累托图。通过客户的反馈信息可以得出客户对于视野需求的主要问题频率依次为：A柱遮挡视野、外后视镜视野不足、前下视野差、B柱遮挡视野、内后视镜视野不足、前上视野差。由此可见 A柱视野的重要性，优化改善A柱视野可以使客户的视野满意度得到提升。
1A柱障碍角的评价方法
在通用汽车体系里，评价A柱障碍角主要有两种方法：按照GB11562-2014测量（简称CBA 柱障碍角，ECER125的测量方式与之一致）：按照 GCIE的定义测量（简称CCIEA柱障碍角）。
收稿日期：2017-07-11· 44 ·
828 62.8%
30 20 10
49
83.3% 16
92.3% E
97.4%
98.7%100.0%
BResRe中 10
A柱遮外后视镜前下
B柱这内后视镜前上
挡视野视野不足现好差裆视野野不足规好差
图1驾驶员视野客户反馈的帕累托图
《GB11562-2014汽车驾驶员前方视野要求
及测量方法》对A柱障碍角的测量方法定义如下（见图2）。
（1)从P。点向前作与水平面向上呈2°的平面，过此平面与A柱相交的最前点作水平截面S。
(2)从P，点向前作与水平面向下5°的平面，过此平面与A柱相交的最前点作水平截面S2。
(3)将S,、S,两截面投影在P点所在的水平面内。
(4)将E，和E,的连接线绕PI旋转，使E，点至左A柱的S，截面外侧的切线与E，、E，连线成直角，从E，向S，截面外侧作切线，从E，向S，截
