公用工程设计 hragt
【文章编号】1007-9467(200904-0068-02

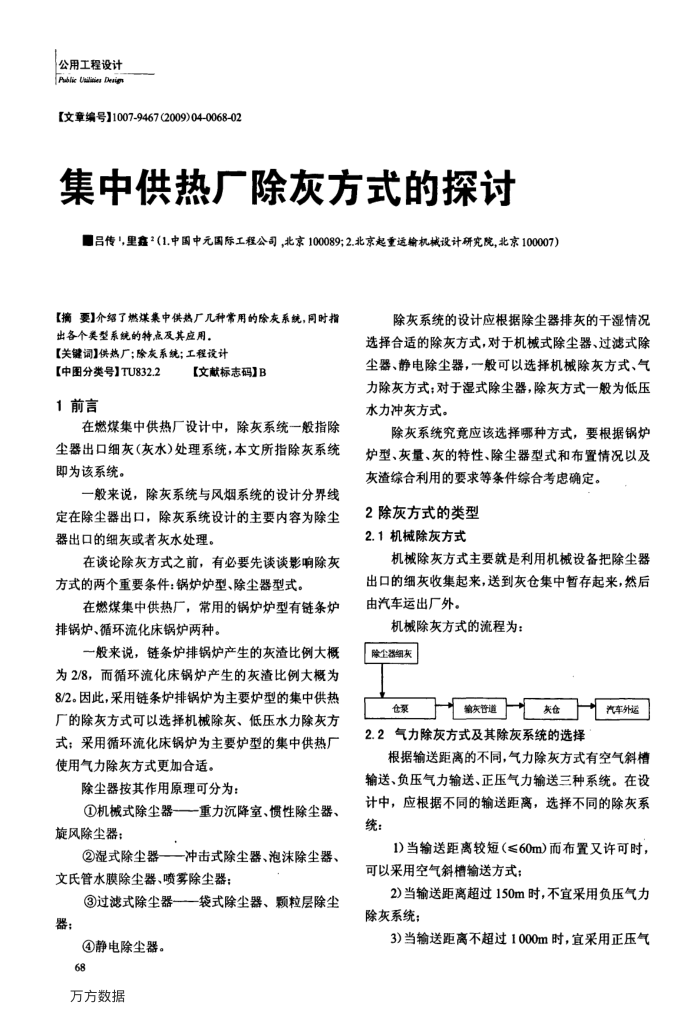

集中供热厂除灰方式的探讨
■吕传"，里鑫"（1.中国中元国际工程公司，北京100089;2.北京起重运输机械设计研究院，北京100007）
【摘要】介绍了燃煤集中供热厂儿种常用的除灰系统，同时指出各个类型系统的特点及其应用，
【关键词】供热厂；除灰系统；工程设计
【中图分类号】TU832.2 1前言
【文献标志码】B
在燃煤集中供热厂设计中，除灰系统一般指除尘器出口细灰(灰水)处理系统，本文所指除灰系统即为该系统。
一般来说，除灰系统与风烟系统的设计分界线定在除尘器出口，除灰系统设计的主要内容为除尘器出口的细灰或者灰水处理。
在谈论除灰方式之前，有必要先谈谈影响除灰方式的两个重要条件：锅炉炉型、除尘器型式。
在燃煤集中供热厂，常用的锅炉炉型有链条炉排锅炉、循环流化床锅炉两种。
一般来说，链条炉排锅炉产生的灰渣比例大概
为2/8，而循环流化床锅炉产生的灰清比例大概为 8/2。因此，采用链条炉排锅炉为主要炉型的集中供热厂的除灰方式可以选择机械除灰、低压水力除灰方式：采用循环流化床锅炉为主要炉型的集中供热厂使用气力除灰方式更加合适。
除尘器按其作用原理可分为：
①机械式除尘器-—-重力沉降室、惯性除尘器、旋风除尘器：
②湿式除尘器——冲击式除尘器、泡沫除尘器、文氏管水膜除尘器、喷雾除尘器：
③过滤式除尘器一袋式除尘器、颗粒层除尘器：
④静电除尘器。 68
万方数据
除灰系统的设计应根据除尘器排灰的干湿情况选择合适的除灰方式，对于机械式除尘器、过滤式除尘器、静电除尘器，一般可以选择机械除灰方式、气力除灰方式；对于湿式除尘器，除灰方式一般为低压水力冲灰方式。
除灰系统究竟应该选择哪种方式，要根据锅炉炉型、灰量、灰的特性、除尘器型式和布置情况以及灰渣综合利用的要求等条件综合考虑确定。
2除灰方式的类型 2.1机械除灰方式
机械除灰方式主要就是利用机械设备把除尘器出口的细灰收集起来，送到灰仓集中暂存起来，然后由汽车运出厂外。
机械除灰方式的流程为：除尘器细灰
仓录
输灰管道
炭仓
2.2气力除灰方式及其除灰系统的选择
汽车外运
根据输送距离的不同，气力除灰方式有空气斜槽输送、负压气力输送、正压气力输送三种系统。在设计中，应根据不同的输送距离，选择不同的除灰系统：
1）当输送距离较短（≤60m）而布置又许可时，可以采用空气斜槽输送方式：
2)当输送距离超过150m时，不宜采用负压气力除灰系统：
3)当输送距离不超过1000m时，宜采用正压气
