配网自动化通信方式的探讨
林凯斌
(深圳新能电力开发设计院有限公司广东深圳518000)
摘要：本文笔者从配电网自动化通信系统特点出发，分新了配电自动化对通信系统要求及几种通信的方式。最后就如何构建合理的配网通信系统建议进行了探讨，以供同行参考
关键调：配网自动化通信方式GPRS
中图分类号TM76
文献标识码:A
文章编号:1007-9416(2013)06-0046-02
配电自动化就是利用现代电子技术、通讯技术、计算机技术及网络技术，实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理的现代化。改革开放以来，我国的电力事业得到了快速发展，取得了巨的大成就，为国民经济的发展和社会的进步做出了很大的贡献，人们对供电可靠性提出了更高标准。因此，只有选择可
靠的通信系统，才能保证配电自动化系统的正常运行。 1配电网自动化通信系统特点
(1)终端节点数多。系统的终端监测节点数量比同一地区输电网调度自动化系统要大一个数量级。一般在我国一个中等城市，本系统需要的通信终端节点数量可达上千个。(2)通信节点分布极其分散，单点的信息量较小，对实时性有一定的要求，需要进行双向通信。这就要求设计时必须在以上多个因素之间进行权衡，才能保证通信方案的有效性和经济性。(3)单个节点的通信数据量小，配变监测终端监控对象是大量的配电变压器，通信数据量较少，配网自动化系统对通信的要求包括：满足数据传输需要，可不考患像信息传输；速率应满足事故处理时通信的要求，每一级通信网络应尽可
接口服务器物理隔离装置
变电站 RTU
调度
综自
SCAD
配电站，线路
FTU FT
固度 SCAD
调度网络（I区)
服务
乐集作：
SD排口（光纤收发器
变电站网络终端服务器(变电站)
主裁波机从载被机故障诊断自动化装置开闭所
主载波机从载波机故隙诊断白动化装置开闭所
提作工作
能选用单一信道通信：信道维护量少、扩容方便、可靠、造价低。 2配网自动化对通信系统的要求
为满足配网自动化的要求，通信系统必须满足以下儿个要求：(1)可靠性：配网的通信设备绝大部分部暴露在室外，要能抵抗雨、雷、冰置、狂风和雷阵雨等恶劣的气候条件和长时间的阻光照射。通信系统应能抵抗强电磁干扰和雷电，在停电和电网故障时依靠自身电力能够保持通信的时间长短也是一个重要指标，同时通信设备大部分安装在杆塔上，要考虑到安装和维护的方便。(2)质量性：高可靠性的保护传输通道，确保继电保护装置的正确动作和快速切除，改善和提高维继电保护动作性能，提高电力系统的稳定水平。(3)经济性：通信系统的先进性与建设费用是矛盾的，应该选择先进性与建设费用的最佳组合，使其性价比最高。（4)开放性和扩充性：由于配网系统存在多个厂家设备和多种通信方式和协议，建立配电通信主网时一定要选用开放性好的通信技术，同时配网设备会逐年增加，要求通信系统的寻址方式灵活有效且有足够的容量。为保护投资，应选择可以平滑升级的通信技术。(5)双向通信能力和传输速
率：应满足配电自动化系统在功
配电生产管理系统(PMS)（MIS网络（Ⅱ区）
实时数据平台数据库
DSCAD生站
服务工作站
操作工作站
终端服务器
ModemModem
（串行专线（光纤或音额电缆） Modem
Modem
主裁波机
主载波机

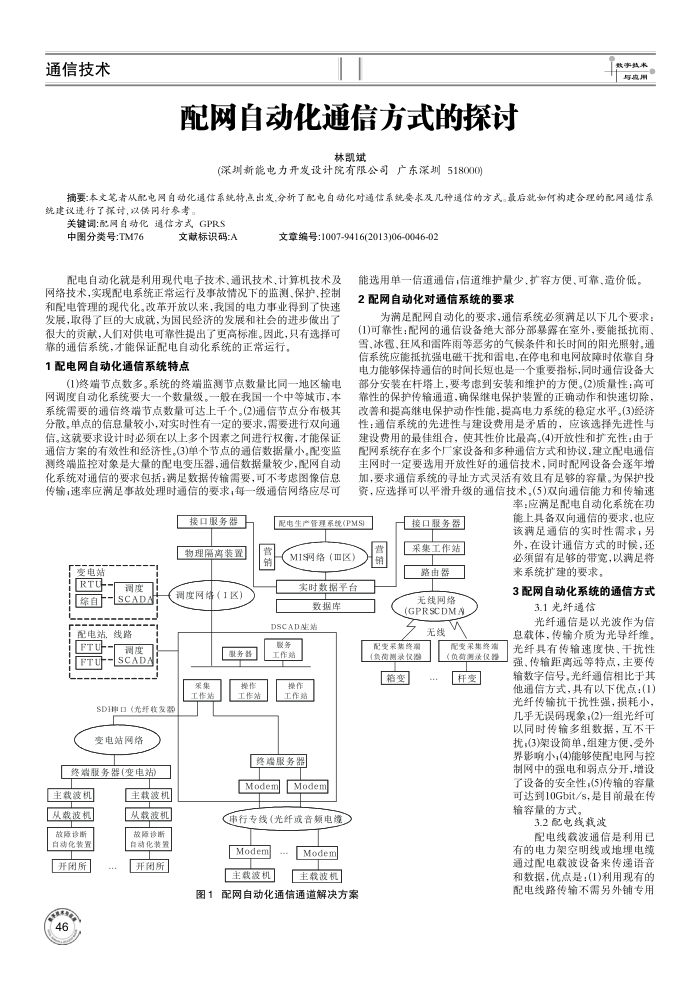

图1配网自动化通信通道解决方案
接口服务器采集工作站路由器无线网络(GPRSCDMA
无线
配变采集终调(负荷测录仅器
箱变
配变采集终端（负费测承仅器
托变
能上具备双间通信的要求，也应该满足通信的实时性需求，另外，在设计通信方式的时候，还必须留有足够的带宽，以满足将来系统扩建的要求。
3配网自动化系统的通信方式
3.1光纤通信
光纤通信是以光波作为信息载体，传输介质为光导纤维，光纤具有传输速度快、干扰性强，传输距离远等特点，主要传输数字信号。光纤通信相比于其他通信方式，具有以下优点：(1) 光纤传输抗干扰性强，损耗小，几乎无误码现象；(2)一组光纤可以同时传输多组数据，互不于扰；(3)架设简单，组建方便，受外界影响小(4)能够使配电网与控制网中的强电和弱点分开，增设了设备的安全性;(5)传输的容量可达到10Gbit/s，是目前最在传输容量的方式，
3.2配电线载波
配电线载波通信是利用已有的电力架空明线或地埋电缆通过配电载波设备来传递语音和数据，优点是：(1)利用现有的配电线路传输不需另外铺专用
