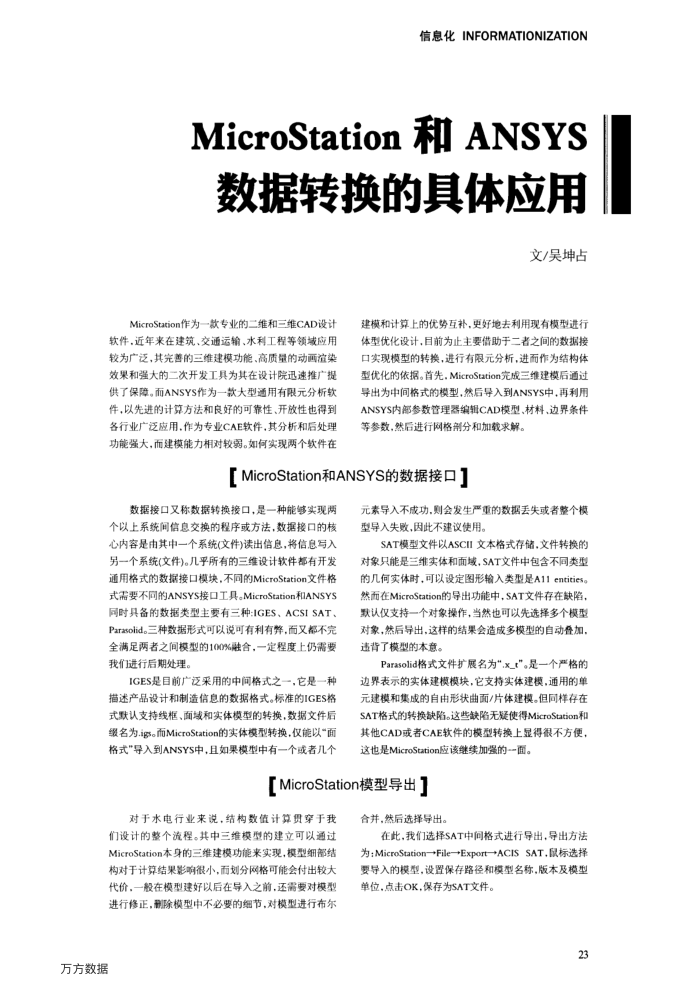

MicroStation 和 ANSYS 数据转换的具体应用
文/吴坤占
MicroStation作为一款专业的二维和三维CAD设计软件，近年来在建筑、交通运输、水利工程等领域应用较为广泛，其完善的三维建模功能、高质量的动画渣染效果和强大的二次开发工具为其在设计院迅速推广提供了保障。而ANSYS作为一款大型通用有限元分析软件，以先进的计算方法和良好的可靠性、开放性也得到各行业广泛应用.作为专业CAE软件，其分析和后处理功能强大，而建模能力相对较弱。如何实现两个软件在
建模和计算上的优势互补，更好地去利用现有模型进行体型优化设计，目前为止主要借助于二者之间的数据接口实现模型的转换，进行有限元分析，进而作为结构体型优化的依据。首先，MicroStation完成三维建模后通过导出为中间格式的模型，然后导入到ANSYS中，再利用 ANSYS内部参数管理器编辑CAD模型.材料，边界条件等参数，然后进行网格剂分和加载求解。
MicroStation和ANSYS的数据接口1
数据接口又称数据转换接口，是一种能够实现两个以上系统间信息交换的程序或方法，数据接口的核心内容是由其中一个系统(文件)读出信息，将信息写入另一个系统(文件)。几乎所有的三维设计软件都有开发通用格式的数据接口模块，不同的MicroStation文件格式需要不间的ANSYS接口工具。MicroStation和ANSYS 同时具备的数据类型主要有三种:1GES、ACSISAT、 Parasolid。三种数据形式可以说可有利有弊，而又都不完全满足两者之间模型的100%融合，一定程度上仍需要我们进行后期处理。
IGES是目前广泛采用的中间格式之一，它是一种描述产品设计和制造信息的数据格式。标准的IGES格式跃认支持线框、面域和实体模型的转换，数据文件后级名为.igs。而MicroStation的实体模型转换，仅能以面格式"导入到ANSYS中，且如果模型中有一个或者几个
元素导入不成功，则会发生严重的数据丢失或者整个模型导入失败，因此不建议使用。
SAT模型文件以ASCII文本格式存储，文件转换的对象只能是三维实体和面域，SAT文件中包含不同类型的几何实体时，可以设定图形输入类型是A11entities。然而在MicroStation的导出功能中，SAT文件存在缺陷，默认仅支持一个对象操作，当然也可以先选择多个模型对象，然后导出，这样的结果会造成多模型的自动鲁加，违背了模型的本意。
Parasolid格式文件扩展名为".x_t"。是一个严格的边界表示的实体建模模块，它支持实体建模，通用的单元建模和集成的自由形状曲面/片体建模。但同样存在 SAT格式的转换缺陷。这些缺陷无疑使得MicroStation和其他CAD或者CAE软件的模型转换上显得很不方便，这也是MicroStation应该继续加强的--面。
【MicroStation模型导出]】
对于水电行业来说，结构数值计算贯穿于我们设计的整个流程。其中三维模型的建立可以通过 MicroStation本身的三维建模功能来实现，模型细部结构对于计算结果影响很小，而划分网格可能会付出较大代价，一般在模型建好以后在导入之前，还需要对模型进行修正，删除模型中不必要的细节，对模型进行布尔
万方数据
合并，然后选择导出。
在此，我们选择SAT中间格式进行导出，导出方法为:MicroStation→File→Export→ACISSAT，鼠标选择要导入的模型，设置保存路径和模型名称，版本及模型单位.点击OK，保存为SAT文件。
