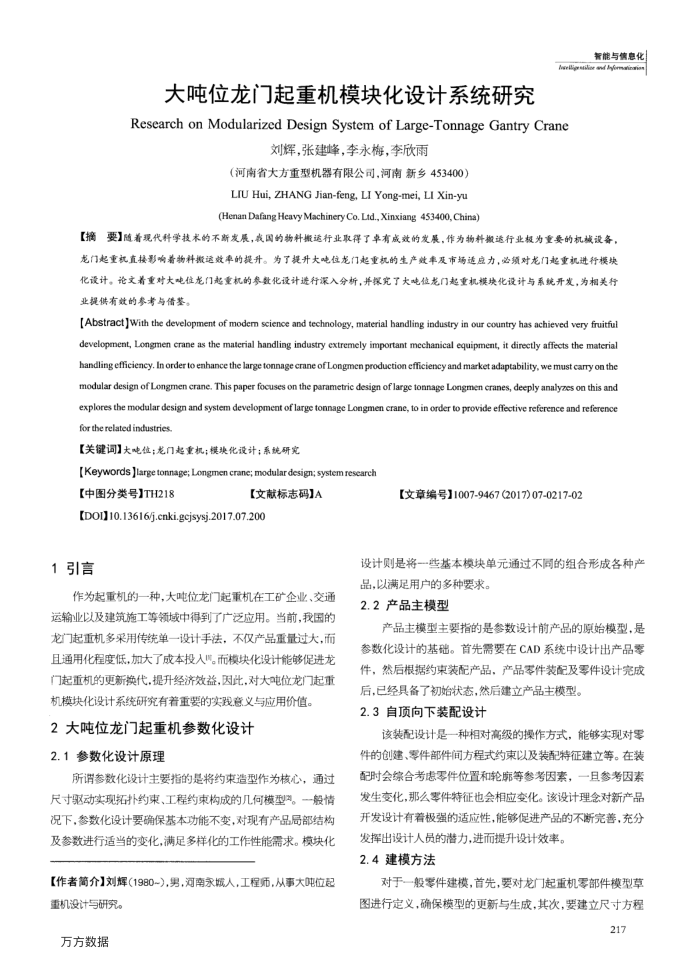

大吨位龙门起重机模块化设计系统研究
智能与偏息化
hrlipuilir snd lylematinaiss
Research onModularizedDesignSystem of Large-TonnageGantry Crane
刘辉，张建峰，李永梅，李欣雨
（河南省大方重型机器有限公司.河南新乡453400） LIU Hui, ZHANG Jian-feng, LI Yong-mei, LI Xin-yu(Henan Dafang Heavy Machinery Co. Ltd., Xinxiang 453400, China)
【摘要】随着现代科学技术的不断发展，我国的物科搬适行业取得了卓有成效的发展，作为物料搬遗行业极为重要的机城设备，龙门起重机直接影响着物科搬造效率的提升。为了提升大吨位龙门起重机的生产效率及市场选应力，必须对龙门起重机进行模块化设计。论文着重对大吨位龙门起重机的参数化设计行深入分析，并探究了大吨位龙门起重机模块化设计与系统开发，为相关行业提供有效的参考与借基。
[AbstractjWith the development of modem science and technology, material handling industry in our country has achieved very fruitful development, Longmen crane as the material handling industry extremely important mechanical equipment, it directly affects the material handling efficiency. In order to enhance the large tonnage crane ofLongmen production efficiency and market adaptability, we must camy on thc modular design ofLongmen crane. This paper focuses on the parametric design oflarge tonnage Longmen cranes, deeply analyzes on this and explores the modular design and system development oflarge tonnage Longmen crane, to in order to provide effective reference and referencc for the related industries
【关键词】大吨位；龙门起重机；模块化设计；系统研究
[Keywords Jlarge tonnage; Longmen crane; modular design; system research
【中图分类号】TH218
【文献标志码]A
[DO1]10.13616]j.cnki.gcjsysj.2017.07.200 1引言
作为起重机的一种，大吨位龙门起重机在工矿企业、交通运输业以及建筑施工等领域中得到了广泛应用。当前，我国的龙门起重机多采用传统单一设计手法，不仅产品重量过大，而且通用化程度低，加大了成本投入"。而模块化设计能够促进龙门起重机的更新换代，提升经济效益，因此，对大吨位龙门起重机模块化设计系统研究有着重要的实践意义与应用价值。
2大吨位龙门起重机参数化设计 2.1参数化设计原理
所谓参数化设计主要指的是将约束造型作为核心，通过尺寸驱动实现拓扑约束、工程约束构成的几何模型"。一般情况下，参数化设计要确保基本功能不变，对现有产品高部结构及参数进行适当的变化，满足多样化的工作性能需求。模块化
【作者简介1刘辉（1980~），男，河南永城人，工程师，从事大吨位起
重机没计与研究。万方数据
[文章编号】1007-9467 (2017) 07-0217-02
设计则是将一些基本模块单元通过不同的组合形成各种产
品，以满足用户的多种要求。 2.2产品主模型
产品主模型主要指的是参数设计前产品的原始模型，是参数化设计的基础。首先需要在CAD系统中设计出产品零件，然后根据约束装配产品，产品零件装配及零件设计完成
后，已经具备了初始状态，然后建立产品主模型。 2.3自顶向下装配设计
该装配设计是一种相对高级的操作方式，能够实现对零件的创建、零件部件间方程式约束以及装配特征建立等。在装配时会综合考虑零件位置和轮廊等参考因素，一且参考因素发生变化，那么零件特征也会相应变化。该设计理念对新产品开发设计有着极强的适应性，能够促进产品的不断完善，充分
发挥出设计人员的潜力，进而提升设计效率。 2.4建模方法
对于一般零件建模，首先，要对龙门起重机零部件模型草图进行定义，确保模型的更新与生成，其次，要建立尺寸方程
217
