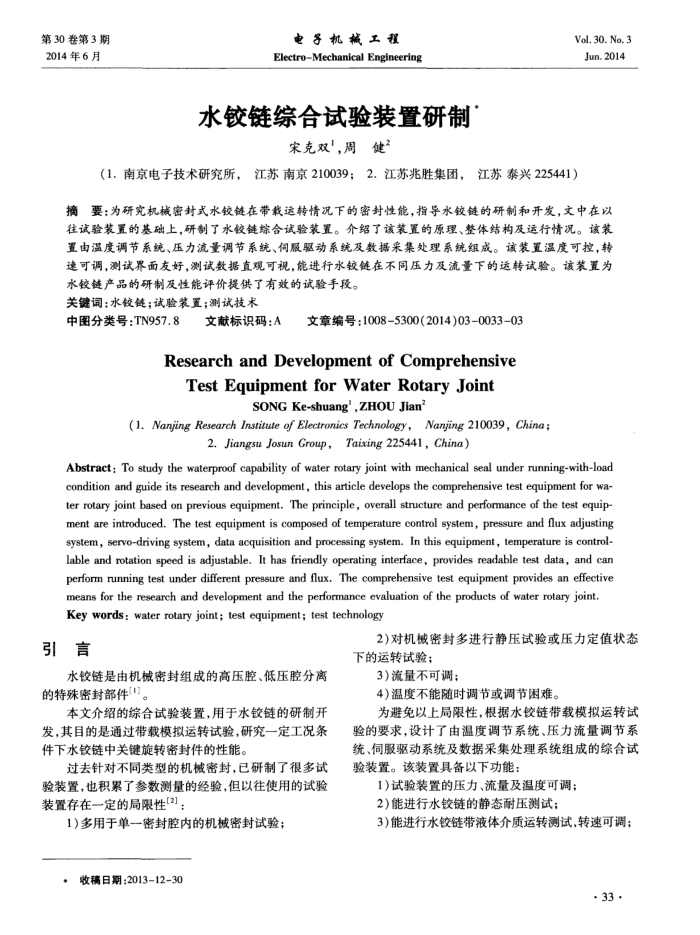

第30卷第3期 2014年6月
电子机械工程
ElectroMechanical Engineering
水铰链综合试验装置研制
宋克双"，周健？
Vol. 30. No.3 Jun.2014
（1.南京电子技术研究所，江苏南京210039；2.江苏兆胜集团，江苏泰兴225441）
摘要：为研究机械密封式水铰链在带载运转情况下的密对性能，指导水铰链的研制和开发，文中在以往试验装置的基础上，研制了水铰链综合试验装置。介绍了该装置的原理、整体结构及运行情况。该装置由温度调节系统、压力流量调节系统、伺服驱动系统及数据采集处理系统组成。该装置温度可控，转速可调，测试界面友好，测试数据直观可视，能进行水铰链在不同压力及流量下的运转试验。该装置为
水铰链产品的研制及性能评价提供了有效的试验手段。关键词：水铰链；试验装置；测试技术
中图分类号：TN957.8
文献标识码：A
文章编号：1008-5300(2014)03-0033-03
ResearchandDevelopmentofComprehensive
TestEguipment forWaterRotaryJoint
SONG Ke-shuang',ZHOU Jian?
(1. Nanjing Research Institute of Electronics Technology,Nanjing 210039, China;
2.Jiangsu Josun Group，Taixing225441,China)
Abstract: To study the waterproof capability of water rotary joint with mechanical seal under running-with-load condition and guide its research and development, this article develops the comprehensive test equipment for wa-aoaoaeaaa ment are introduced. The test equipment is composed of temperature control system, pressure and flux adjusting system, servo-driving system, data acquisition and processing system. In this equipment, temperature is control-lable and rotation speed is adjustable. It has friendly operating interface, provides readable test data, and can perform running test under different pressure and flux. The comprehensive test equipment provides an effective means for the research and development and the performance evaluation of the products of water rotary joint Key words: water rotary joint; test equipment; test technology
引言
水铰链是由机械密封组成的高压腔、低压腔分离的特殊密封部件"]。
本文介绍的综合试验装置，用于水铰链的研制开发，其目的是通过带载模拟运转试验，研究一定工况条件下水铰链中关键旋转密封件的性能。
过去针对不同类型的机械密封，已研制了很多试验装置，也积累了参数测量的经验，但以往使用的试验装置存在一定的局限性[2]
1)多用于单一密封腔内的机械密封试验；收稿日期：2013-12-30
2)对机械密封多进行静压试验或压力定值状态下的运转试验；
3)流量不可调；
4)温度不能随时调节或调节困难。
为避免以上局限性，根据水铰链带载模拟运转试验的要求，设计了由温度调节系统、压力流量调节系统、伺服驱动系统及数据采集处理系统组成的综合试验装置。该装置具备以下功能：
1)试验装置的压力、流量及温度可调 2)能进行水铰链的静态耐压测试；
3)能进行水铰链带液体介质运转测试，转速可调；
· 33 ·
