经度用
应用研究

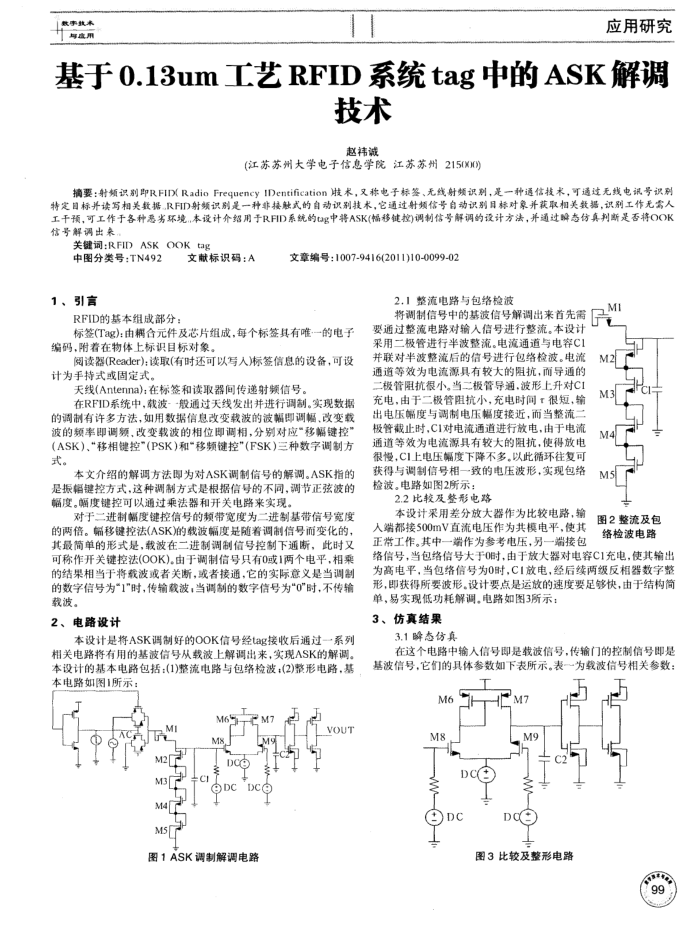

基于0.13um工艺 RFID系统tag中的ASK解调
技术赵祎诚
(江苏苏州大学电子信息学院江苏苏州215(X))
摘要：射频识别即RFID(RadioFrequencyIDentification茂术，又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识列特定目标并读写相关数据.RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目样对象并获取相关数据，识别工作无需人工干预，可工作于各种悉劣环境.本设计介绍用于RFID系统的tag中将ASK(幅移键控)调制信号解调的设计方法，并通过瞬态仿真判断是否将OOK 信号解调出来
关键词:RFIDASK OOKtag 中图分类号：TN492
文献标识码：A
1、引言
RFID的基本组成部分：
文章编号：1007-9416(2011)10-0099-02
2.1整流电路与包络检波
将调制信号中的基波信号解调出来首先需要通过整流电路对输入信号进行整流。本设计
标签(Tag)：由耦合元件及芯片组成，每个标签其有唯一的电子编码，附着在物体上标识目标对象
阅读器(Reader)：读取(有时还可以写人标签信息的设备，可设计为手持式或固定式
天线(Antenna)：在标签和读取器间传递射频信号。
在RFID系统中，载波--般通过天线发出并进行调制。实现数据的调制有许多方法，如用数据信息改变载波的波幅即调幅、改变载波的频率即调额，改变载波的相位即调相，分别对应“移幅键控”(ASK）、"移相键控"(PSK)和"移频键控"(FSK)三种数字调制方式。
本文介绍的解调方法即为对ASK调制信号的解调。ASK指的
是振辑键控方式，这种调制方式是根据信号的不同，调节正弦波的幅度。幅度键控可以通过乘法器和开关电路来实现，
对于二进制幅度键控信号的频带宽度为二进制基带信号宽度的两倍，幅移键控法ASK的费波幅度是随差调制信号变化的其最简单的形式是，载波在二进制调制信号控制下通断，此时又可称作开关键控法(OOK)。由于调制信号只有0或1两个电平，相乘的结果相当于将载波或者关断，或者接通，它的实际意义是当调制的数字信号为“1"时，传输载波，当调制的数字信号为"0"时，不传输载波。
电路设计 2、
本设计是将ASK调制好的OOK信号经tag接收后通过-系列相关电路将有用的基波信号从载波上解调出来，实现ASK的解调。本设计的基本电路包括：(1)整流电路与包络检波：(2)整形电路，基本电路如图1所示：
e
M
M2 M3C
M4E MS
M
DCe
C
@DCDCe
图1ASK调制解调电路
VOUT
采用二极管进行半波整流。电流通道与电容C1 并联对半波整流后的信号进行包络检波。电流通道等效为电流源具有较大的阻抗，而导通的二极管阻抗很小。当二极管导通，波形上升对C1 充电，由于二极管阻抗小，充电时间↑很短，输出电压幅度与调制电压幅度接近，而当整流二极管截止时，C1对电流通道进行放电，由于电流通道等效为电流源具有较大的阻抗，使得放电很慢，C1上电压幅度下降不多。以此循环往复可获得与调制信号相一致的电压波形，实现包络检波。电路如图2所示：
2.2比较及整形电路
本设计采用差分放大器作为比较电路，输人端都接500mV直流电压作为共模电平，使其正常工作。其中一端作为多考电压，另一端接包
MI M2 M3 M4 M5
图2整流及包络检波电路
络信号，当包络信号大于时，由于放大器对电容C1充电，使其输出为高电单，当包络信号为0时，C1放电，经后续两级反相器数字整形，即获得所要波形。设计要点是运放的速度要足够快，由于结构简
单，易实现低功耗解调。电路如图3所示： 3、仿真结果
3.1瞬态仿真
在这个电路中输人信号即是载波信号，传输门的控制信号即是基波信号，它们的具体参数如下表所示。表一为载波信号相关参数：
M6 M8
DC
M
图3比较及整形电路
