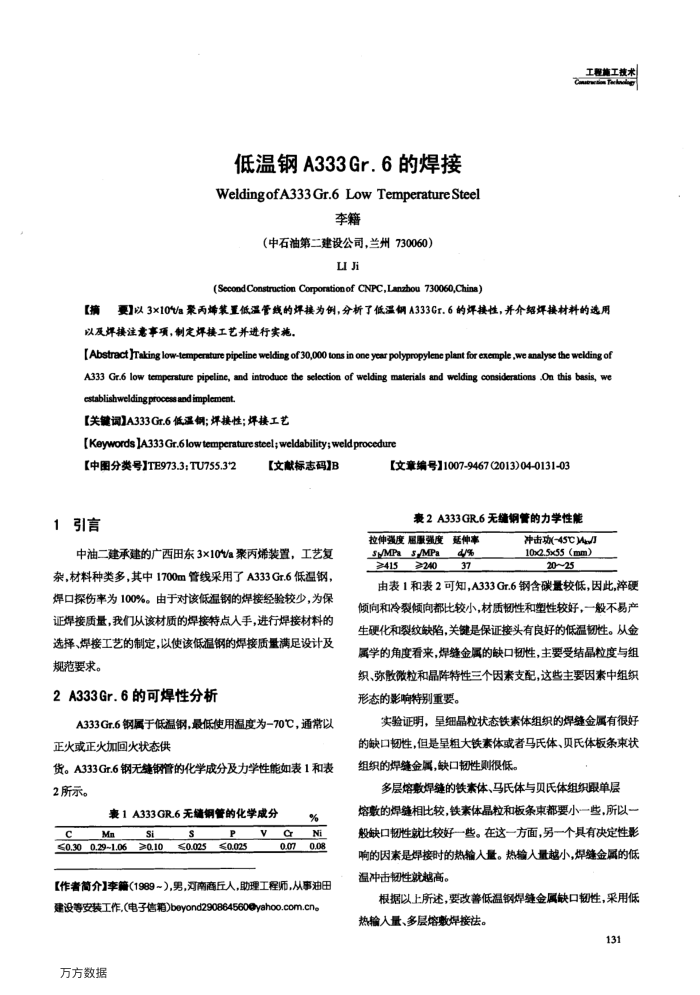

低温钢A333Gr.6的焊接 WeldingofA333Gr.6LowTemperatureSteel
李籍
（中石油第二建设公司，兰州730060）
LIJi
(SecondConstruction Corporation of CNPC,Lanzhou 730060,China)
工程施工技水
【摘要]以3×10%/a聚丙烯装置低温管线的焊接为例，分析了低温钢A333Gr.6的焊接性，并介绍焊接材料的选用以及婵接注意事项，制定焊接工艺并进行实施，
[Abstract )Taking low-temperature pipeline welding of 30,000 tons in one year polypropylene plant for exemple,we analyse the weiding of A333 Gr.6 low tempersture pipelinc, and introduce the selection of welding materials and welding considerations .On this basis, we establishweldingprocess and implement
【关键词】A333Gr.6低温钢；烊接性；烊接工艺
[Keywords]A333Gr.6lowtemperaturesteel;weldability;weldprocedure
【中图分类号】TE973.3：TU755.3*2 1引言
【文献标志码]B
中油二建承建的广西田东3x10%/a聚丙烯装置，工艺复杂，材料种类多，其中1700m管线采用了A333Gr.6低温钢，焊口探伤率为100%。由于对该低温钢的焊接经验较少，为保证焊接质量，我们以该材质的焊接特点人手，进行焊接材料的选择、焊接工艺的制定，以使该低温钢的焊接质量满足设计及规范要求。
2A333Gr.6的可焊性分析
A333Gr.6钢属于低温钢，最低使用温度为-70℃，通常以正火或正火加回火状态供
货。A333Gr.6钢无缝钢管的化学成分及力学性能如表1和表 2所示。
表1A333GR6无缝钢管的化学成分
c
Mn
si
≤0.300.29~1.060.10
S
P
≤0.025
≤0.025
ya
% Ni
0.070.08
【作者简介1李篇（1989~），男，对南商丘人，助理工程师，从事油田建设等安装工作，（电子信箱）beyond290864560eyahoo.com.cn。
万方数据
[文章编号】1007-9467(2013)04-0131-03
表2A333GR.6无缝钢管的力学性能
拉伸强度屈服强度延伸率 Sy/MPa,MPa
4/%
≥415
>240
37
冲击功-45℃ 10x2.5x55(mm）
20~25
由表1和表2可知，A333Gr.6钢含碳量较低，因此,率硬倾向和冷裂倾向都比较小，材质韧性和塑性较好，一般不易产生硬化和裂纹缺陷，关键是保证接头有良好的低温韧性。从金属学的角度看来，焊缝金属的缺口韧性，主要受结晶粒度与组织、弥散微粒和晶阵特性三个因素支配，这些主要因素中组织形态的影响特别重要。
实验证明，呈细晶粒状态铁素体组织的焊缝金属有很好的缺口韧性，但是呈粗大铁素体或者马氏体、贝氏体板条束状组织的焊缝金，缺口韧性则很低。
多层熔散焊缝的铁素体、马氏体与贝氏体组织跟单层
熔敷的焊缝相比较，铁素体晶粒和板条束都要小一些，所以一般缺口韧性就比较好一些。在这一方面，另一个具有决定性影响的因素是焊按时的热输人量。热输人量越小，焊缝金属的低温冲击韧性就越高。
根据以上所述，要改善低温钢焊缝金属缺口韧性，采用低热输人量、多层熔敷焊接法。
131
